引言

電能是現代社會中最重要的能源。鑒于傳統電力系統中時刻"供需平衡"的運行原則以及能源供需時空的不均,造成了電力負荷的"峰谷"現象,導致電網時空上的輕載和過載并存,一方面網絡資源和設施利用率低,另一方面又要通過限電保證電網的安全。這與南方電網公司提出的讓人民從"用上電"到"用好電"的目標尚有一段差距。而儲能技術的引進將發揮電力"倉儲"功能,改變電力"產、運、消"瞬時同步完成的特性,解決電力生產地與消費地不匹配,電網通道不暢的問題,有效減少峰谷負荷差,保證供電的可靠性。

1儲能系統在電網中的應用

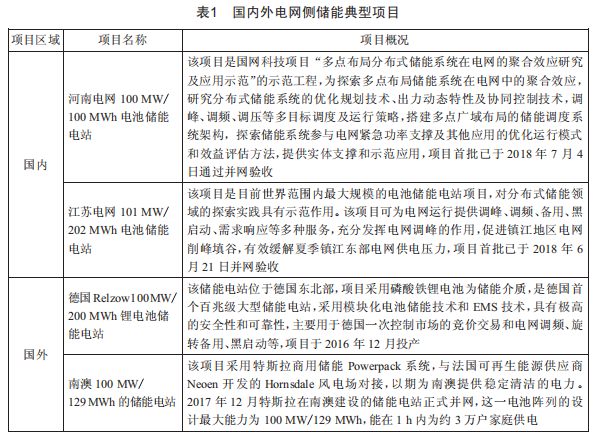

儲能系統主要由儲能裝置和并網裝置兩大部分組成。儲能裝置由儲能元件組成,主要實現能量的儲存、釋放或快速的功率交換。并網裝置由電力電子器件組成,主要實現儲能裝置與電網之間的能量雙向傳遞與轉換。儲能系統的容量范圍比較寬,從幾十千瓦到幾百兆瓦:放電時間跨度大,從毫秒級到小時級:應用范圍廣,貫穿整個發電、輸電、配電、用電系統。目前國內外已有不少儲能電站的成功應用案例,表明儲能技術已經相對成熟,可以作為解決電網痛點問題的重要手段之一。國內外電網側儲能典型項目如表1所示。

2某市電網重過載現狀分析

某市電網負荷增長迅猛,輸電走廊等資源緊張與負荷需求不斷增長的矛盾愈加突出,主變壓器重過載情況嚴峻,如圖1所示。

某市220kV變電站主變共有59臺重過載,重過載比例為65.55%:110kV及35kV變電站主變共有178臺重過載,重過載比例為42.38%:全市共有237臺主變重過載,重過載比例為56.43%。根據某市電網近期規劃,受基建投資及線行等多方面因素影響,重過載區域無新建變電站投產,負荷無法轉移。儲能技術的發展,一定程度上可以解決因電網通道不暢導致的"卡脖子"問題,同時有效減少峰谷負荷差。

某片區現有220kV變電站2座(主變6臺,總?cè)萘?170MVA）:110kV變電站7座(主變15臺,總?cè)萘?34MVA）,最高負載率達88.39%,主變重過載情況如表2所示。

由表2可知,220kV都某站主變重過載情況尤為突出(1997年投產,裝變?nèi)萘繛?×150MVA,其中#1和#2主變接帶10kV負荷,容量為2x50MVA）。2018年最高負荷370.23MVA,最高負載率88.68%,其中10kV側最高負荷94.98MVA,最高負載率94.98%。

3某重過載片區電網側儲能建設方案

根據儲能電站選址及容量配置原則,區內220kV都某站、110kV北某站、110kV道某站符合儲能電站建設條件。結合該片區的年平均負荷峰谷差,規劃電網側儲能總規模為10Mw/40Mwh,以解決該片區重過載問題,達到"削峰填谷"的效果。

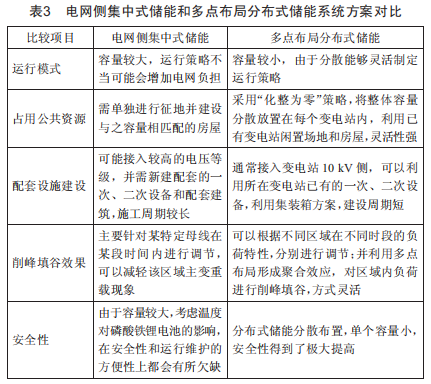

針對主變重載現象,作為削峰填谷方式的電網側儲能電站可以采用兩種方案:（1）電網側集中式儲能調峰電站:（2）電網側多點布局分布式儲能系統集群控制調峰電站。兩種方案的對比分析如表3所示。

3.1電網側集中式儲能調峰電站

該方案如下:儲能電站采用磷酸鐵鋰電池,總?cè)萘繛?0Mw/40Mwh左右,儲能夜間充電時段為00:00一08:00和12:00一14:00。儲能在用電高峰時間放電,時段約在10:00一12:00、15:00一17:00、19:00一22:00:在220kV都某站10kV側接入,為主變分擔部分負載,減輕主變負載重載問題,進行集中調峰。

3.2電網側多點布局分布式儲能系統集群控制調峰電站

該方案如下:綜合儲能系統場址條件、區域電網結構特性、負荷特性、區域電網規劃規模、交通運輸、環境條件等因素,經過現場勘測,選擇220kV都某站（4個單元19.2Mw/19.2Mwh）、110kV北某站（2個單元9.6Mw/9.6Mwh）、110kV道某站（2個單元9.6Mw/9.6Mwh）作為布點,綜合配置8個單元容量4.8Mw/4.8Mwh、總規模為38.4Mw/38.4Mwh的儲能系統,接入變電站10kV母線,利用已有的通信系統,創新構建統一的云儲能能量管理系統,同時將客戶側儲能電站也納入到"云儲能"管理系統中,實現局域電網的虛擬電廠綜合控制,實現主變的虛擬擴容,總投資與集中式儲能相當。

通過比選,建議優先考慮電網側多點布局分布式儲能系統集群控制調峰電站方案,即利用變電站內的空地,在3個變電站分別布點儲能電站。在220kV都某站建設4個單元4.8Mw/4.8Mwh、總?cè)萘繛?9.2Mw/19.2Mwh的儲能電站,每2個單元為一組,分別接入#1主變10kV側和#2主變10kV側,占地面積約為2400m2:在110kV道某站建設2個單元4.8Mw/4.8Mwh、總?cè)萘繛?.6Mw/9.6Mwh的儲能電站,分別接入#1主變10kV側和#2主變10kV側,占地約1200m2:110kV北某站與110kV道某站建設方案相同。分布式儲能系統集群控制調峰系統調配總?cè)萘繛?8.4Mw/38.4Mwh。

選取220kV都某站#1主變低壓側2019年8月份最小負荷日8月27日負荷數據進行分析,采用多點布局分布式2個單元9.6Mw/9.6Mwh對都某站#1變10kV側進行充放電模擬分析,分別取04:00一07:30進行充電,09:00一11:45進行放電,12:00一13:30進行充電,14:00一17:00進行放電,且2次充放電都達到額定容量,如圖2所示。由圖2可知,加入儲能后,220kV都某站#1主變低壓側負荷曲線明顯平緩,削峰填谷效果良好。

4結語

儲能技術是在傳統電力系統生產模式基礎上增加一個存儲電能的環節,使原來幾乎完全"剛性"的系統變得"柔性"起來,電網運行的安全性、可靠性、經濟性、靈活性得到大幅提高。建設電網側儲能電站能夠減輕負荷高峰時段主變負載率,實現對主變的虛擬擴容,可在負荷低谷時段充電,實現"削峰填谷"。將電網側集中式儲能項目納入廣東省"源網荷"系統,打造電網"源網荷儲"多元化發展體系,并參與全省范圍內的需求側響應,實現儲能與電網之間的"綠色發展,友好互動"目標。
