引言

電容式電壓互感器為組合式單柱結構,由電容分壓器及電磁單元兩部分組成。電容分壓器由一臺或幾臺耦合電容器串聯疊裝組成。高壓端有專門用于接線的接線板,位于耦合電容器頂部,中壓和低壓端由最下面一節耦合電容器的底盤引出至電磁單元內部。近年來,電容式電壓互感器（以下簡稱CVT)由于其維護方便,主絕緣主要由分壓電容器承擔,不易造成惡性事故:運行可靠性高,結構較簡單,故在電網中廣泛應用。但是由于受到廠家生產工藝、設計、材料等因素的影響,CVT存在的質量問題比較多,故障率也比較高,嚴重威脅到電網的安全穩定運行。為了能夠及時發現CVT在運行中存在的內部故障,必須定期對其進行紅外測溫、電壓監測及油色譜分析。

1異?，F(xiàn)象

2019年4月11日,我公司運維站對某110kV變電站西百藍線193線路CVT進行測溫時,發現西百藍線193線路CVT本體及下端絕緣子靠法蘭處異常發熱,溫度達到48.5℃,比其他或相鄰絕緣瓷瓶溫度高出近35℃。

工作人員首先測量線路及母線二次電壓（西百藍線193線路CVT二次電壓繞組a-n處二次電壓值為:101.8V,線路pt二次繞組da-dn處二次電壓值為:58.5V:110kVm段母線電壓AB:105.8V,AC:105.7V,BC:105.9V,AN:61.1V,BN:61.2V,CN:61.2V),并進行對比,誤差為4676V。

現場測試末屏電流N端為:i=191.2A。通過公式現場計算可以得出電容量為:

根據相關文件規定,將電容量與額定電容值進行比較,超過-5%～10%范圍時需引起注意。

2停電試驗

由設備管理檔案可知,該CVT上次例行試驗各項試驗結果均合格,次年?duì)顟B(tài)評價結果為正常狀態。

2.1絕緣油油色譜及微水分析

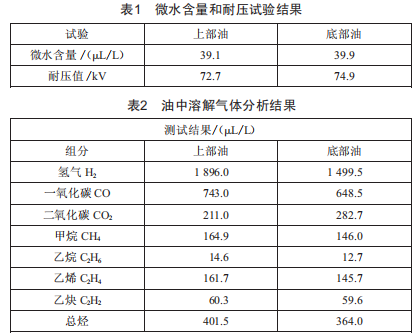

對CVT電容單元進行了油取樣分析,發現油樣油色是黃褐色,可聞到濃烈的燒焦味。經對油樣微水含量、耐壓試驗和油色譜分析發現,油中微水含量超標,電容器內部總烴、乙炔、氫氣均嚴重超標,數據如表1、表2所示,電容器內部發生高能放電,油中氫氣、乙烷、乙烯含量占主要成分。

2.2絕緣電阻測試

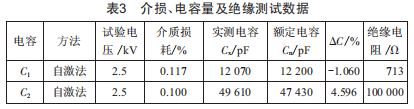

使用2500V兆歐表測試110kV線路CVT絕緣、介損及電容量,測試結果如表3所示。

采用自激法測量顯示C1、C2介損均符合規范0.25%的要求,而電容量測試C1的電容變化百分比符合規范±2%的要求,C2的電容變化百分比為4.596%則超出了標準。

初步判斷故障點溫度較高并存在高能放電情況,經向上級匯報后立即將該CVT停運。

3解體檢查過程

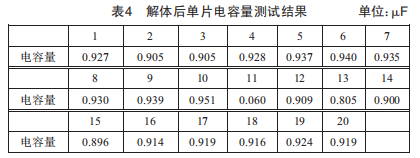

對該故障CVT進行解體分析,首先放掉CVT油箱中的油,吊出電容單元后,設備外觀絕緣層正常,進一步逐個對C2單片電容量進行測試,得到結果如表4所示。

根據表4結果判斷為第11個單片電容器電容值異常,對第11個單片電容器產品進行現場拆解,發現第11個單片電容器部分元件被擊穿,如圖1所示。

圖3單片電容擊穿圖

4原因分析

根據上述產品試驗數據,分析產品溫升異常的原因:產品密封失效,外部水汽進入電容器內部,導致電容器油微水超標。產品密封失效可能原因?yàn)楫a(chǎn)品在生產過程中個別螺栓未擰緊,在長期運行過程中松動。電容器元件被擊穿,元件內部產生局部放電,導致電容器底部溫升異常。電容器元件被擊穿的可能原因?yàn)?（1)電容器油微水超標,電容器元件絕緣逐漸下降到允許電場強度,元件發生擊穿;（2)老產品元件為手工卷繞,產品生產過程中帶入雜質,導致元件被擊穿。由于放電擊穿點靠近瓷瓶底部,將周圍的絕緣油加熱,并將溫度傳遞到油箱外殼,使CVT下部法蘭發熱。由于本次故障發現及時,并未造成嚴重后果。

5防范措施

（1)通過紅外檢測可以及時發現CVT存在的發熱點,并通過N端電流量測試,供檢修人員參考查明原因,及時發現問題。

（2)通過油色譜分析可以及時發現CVT存在的潛伏性故障,建議定期進行油色譜試驗,針對運行中發現的電容單元溫度異常或發出異常響聲的CVT,應立即取油樣進行油色譜分析試驗。

（3)對線路CVT與母線CVT二次電壓進行比對,有異常時進行末屏電流測試,計算電容量變化情況,同時進行測溫。

（4)積極展開CVT設備在線監測工作和紅外測溫,溫升超過2～3K,需停電進行電容器油微水及油色譜測試及電器試驗及檢查。
