引言

有載調壓開關為變壓器內部的重要附件,由選擇開關、觸頭組、切換開關、驅動機構等元件組成,生產依靠有載分接開關對電壓進行調節,使得電壓波動得以穩定,電壓質量得以提高,從而使整個電力系統的運行得到優化[1]。當前,10MVA以上生產變壓器廣泛使用,正因為其重要性,其一旦故障將導致嚴重后果。本文介紹了2020年5月某廠發生的一起因頻繁啟動主變有載調壓裝置濾油機,產生氣體堆積,引發主變有載重瓦斯保護動作跳閘的事故,對該事故原因進行深度剖析,以還原事故過程,避免重蹈覆轍,對大型工業生產變壓器運行管理具有借鑒和指導意義。

1概況

該廠配置容量為2×180MVA+2×75MVA,220/37kV等級共4臺主生產變壓器,均為特變電工生產的有載調壓油浸自冷式變壓器。本次事故為1臺75MVA主生產變壓器跳閘,造成生產停車損失約1285.78萬元。

2事故經過

2020年5月某日l6:30,運行部電氣主值發現#3主變有載調壓裝置在調整分接頭后濾油機無法自動啟動,告知設備管理部電氣檢修人員處理缺陷。

次日許可電氣工作票"#3主變有載調壓裝置檢查"。

10:35:12,電氣主值應電氣檢修人員要求,配合調整#3主變分接頭檔位由"6"至"5",以確認#3主變有載調壓裝置調整分接頭后濾油機是否能自動啟動。

10:41:12,電氣檢修確認濾油機無法自啟后,手動啟動#3主變有載調壓裝置濾油機,濾油機工作正常:電氣檢修將運行的濾油機關閉,聯系運行電氣主值調整分接頭,濾油機仍無法自動啟動:電氣檢修打開有載調壓機構內柜門,并再次手動啟動濾油機。連續手動啟動濾油機3次,最后一次啟動濾油機時,#3主變跳閘。

10:44:49,#3主變有載重瓦斯動作出口,后經現場檢查,#3主變有載調壓瓦斯繼電器瓦斯保護動作,跳閘回路檢查正常。

當日下午將#3主變轉檢修,并對其進行檢查,確認有載開關重瓦斯保護動作正確。采取本體、有載調壓開關油樣化驗,結果:合格。對#3主變高壓側繞組進行直流電阻測試,B相比A、C相電阻偏大40m2,直流電阻三相不平衡系數為3.84%,超過規范標準要求（三相不平衡≤2%)。

后續兩日,變壓器本體再次進行了絕緣電阻、直流電阻、本體介損、套管介損、有載開關特性試驗、油試驗,試驗結果:高壓側B相直流電阻比A、C相大40m2左右,三相繞組電阻不平衡系數超標。

有載開關廠家到廠后,再次配合對其進行全面檢查發現:

（1)瓦斯保護動作時,操作機構齒輪行程未到位（連桿機構跑偏導致),經手動操作有載調壓開關后,聯動濾油機正常。

（2)吊芯檢查:油質良好,未發現拉弧擊穿現象,在油腔內發現一段密封材料破損件（尺寸l.lcm×0.4cm×0.2cm)。

（3)開關本體解體檢查:測量開關過渡電阻在7.5～7.72（銘牌上標示7.62),符合要求。動靜觸頭檢查,未發現傷損現象。開關機構動作行程及動作時間滿足要求。

（4)瓦斯繼電器安裝不符合規范要求:水平管線垂直方向未按2%坡度要求安裝,開關切換時產生的氣體會積在油腔和管道內,瓦斯繼電器實際動作定值偏小,在一定條件下,會引起誤動。變壓器廠家未按MR廠家的技術要求配置,濾油機進油管采用六分管,出油管采用五分管,啟動濾油機時,油流速度會發生變化,突然加快,引發繼電器動作。

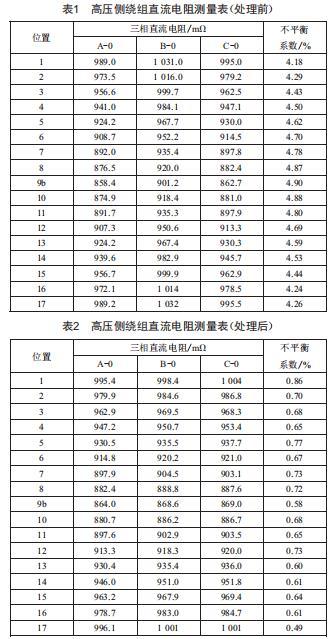

（5)核對施工圖紙,將B相套管接線端子打開,發現B相套管接線端子（將軍帽)未緊固,運行中發熱,造成接觸面氧化,引起B(yǎng)相接觸電阻增加（表1)。對高壓側B相套管接線端子接觸面進行打磨清洗,重新回裝緊固。同時對A相、C相套管接線端子接觸面進行拆除檢查、清洗,重新回裝堅固。經重新進行高壓側繞組直流電阻試驗,三相直流電阻及不平衡系數符合標準要求（表2)。

（6)國內所用瓦斯繼電器的流速整定值都是按照《0J-25型、0J-50型、0J-80型氣體繼電器檢驗規程》（DL/T540一1994)的規定整定為1m/s,而該廠設定定值為1.0m/s,符合標準要求,確認#3主變有載調壓重瓦斯保護動作正確。

3事故原因

3.1直接原因

（1)人的不安全行為:電氣點檢長違規操作生產設備,多次操作有載調壓,引發瓦斯繼電器重瓦斯保護動作。

(2）物的不安全狀態:#3主變瓦斯繼電器及油管線不符合標準,存在積集氣體隱患。

3.2間接原因

（1）#3主變投運前未按電力標準規范進行管理和驗收,瓦斯繼電器及油管線安裝設計不符合規范要求等隱患未發現。

(2）作業人員野蠻操作,短時間內頻繁手動啟動運行中有載調壓開關和濾油機。

（3）運行和設備部現場工作和管理人員安全意識和業務水平不足,未能有效辨識作業風險。

4事故教訓及防范措施

(1）重新修訂工作票管理制度,加強對工作票簽發人、工作負責人及工作許可人人員資質管理,并重新對工作票"三種人"現有的名單重新進行審核與簽發。

（2）制訂并執行生產指揮調度及協調管理制度,規范生產過程中對生產現場情況的匯報程序和生產指令生成程序,運行與檢修、生產管理及安全監督、生產服務等部門之間的正常工作聯系,異常及缺陷處理、緊急突發事件處理等方面的指揮與協調。

(3）對同類型的#3、#4號主變工程進行設計圖紙審查,全面檢查并制訂檢修計劃。

(4）對各有載調壓開關的濾油機進出口閥門加強管理,在各閥門掛禁動牌。

（5）對4臺220kV主變壓器運行、維護升級管控,納入精密點檢設備。

（6）修訂變壓器運行規程及電氣一、二次檢修規程,開展危險點辨識和培訓學習,加強生產人員技術和安全培訓工作。

（7）對廠內同類型變壓器開展設備隱患檢查,對發現的隱患問題制訂專項解決方案。

（8）聯系變壓器廠商,明確是否對瓦斯繼電器及油管線不規范安裝問題進行整改。若要整改,按約定時間完成:若不整改,明確如何才能保證安全運行。

(9）將主變有載開關納入定期檢修計劃,加強有載開關維護管理。

5結語

當今,有載調壓裝置在生產變壓器中已是普遍應用,通過它改善了用電質量,但市場中流通的有載分接開關種類繁多,使得變壓器和有載分接開關產品對接存在大量問題,導致使用過程中可能會存在不少安全隱患,對電網的安全運行造成很大影響,嚴重時甚至可能威脅到人身安全或造成重大生產損失。所以業主單位在投運設備前,必須嚴格按電力行業標準規范進行管理和驗收,避免遺留施工安裝隱患,同時提升生產技術人員業務技能水平及安全風險認識水平,避免盲目維修和野蠻操作:建立系統的消缺指導流程,明確生產設備應有的作業風險辨識,達到防范同類事故再次發生的作用。
