學習新的轉換器拓撲也可能有點令人生畏。 您可能熟悉傳統的降壓轉換器。該轉換器的簡單性和美觀性使其流行了幾十年。TI 最近推出了基于串聯電容降壓轉換器的TPS54A20。

TPS54A20是一款兩相同步串聯電容降壓變換器，專為12伏輸入軌的小型低壓應用而設計。這種拓撲結構將開關電容電路與兩相降壓變換器獨特地合并在一起。其優點包括電感器之間的自動電流平衡、可實現高頻（HF）操作的較低開關損耗以及通過串聯電容器的電壓降壓。和TPS54A20配合使用的小型、薄型電感器可顯著降低溶液的總面積和高度。自適應實時控制體系結構可在高達10 MHz的工作頻率下提供快速瞬態響應和精確的電壓調節。穩態期間的固定頻率操作通過使用鎖相環（PLL）將開關信號鎖定到參考振蕩器來維持。

■兩相同步串聯電容Buck變換器

■自適應實時控制

TPS54A20是一種新的拓撲結構，可實現小型負載點穩壓器的高效高頻操作。

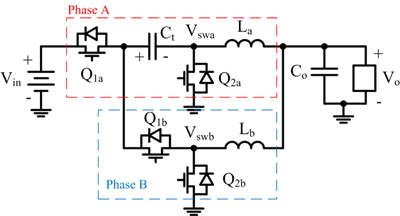

圖 1： 兩相串聯電容降壓轉換器

今天，我們將學習圖 1 所示的串聯電容降壓轉換器的“步驟”。就像任何新舞蹈一樣，一開始可能具有挑戰性。把穩態操作的步驟走過幾次之后，我想你會發現它并沒有那么難。你甚至可能喜歡它！這將是一個簡短的初學者課程；如果您想了解更多詳細信息，請查看此應用說明。因此，讓我們首先考慮一個具有 12V 輸入開關、每相 5MHz 的轉換器。

第一步，或時間間隔，發生在 A 相 (Q 1a )的高端開關打開時，如上圖所示。串聯電容器 (C t ) 通過開關 Q 1a連接到輸入端。由于串聯電容器兩端的標稱電壓是輸入電壓的一半（在這種情況下約為 6V），因此 A 相開關節點電壓 (V SWa ) 大約是輸入電壓的一半，如上圖中的藍色所示。 A 相電感器電流（I拉）上升以三角形方式就像一個正常的降壓轉換器（沒有共振行為），并同時對C充電噸。事實上，串聯電容電流 (I Ct ) 等于 I La在這一步中。由于增加的電荷，差分串聯電容器電壓 (V Ct ) 增加了幾百毫伏。在此步驟中，B 相低側開關 (Q 2b ) 導通，將 B 相開關節點 (V SWb ) 接地。結果，B相電感器電流(I Lb )線性減小。

如上圖 所示，兩個低側開關（Q 2a和 Q 2b）在第二步期間都打開。這將 V SWa和 V SWb都連接到地，就像傳統的兩相降壓轉換器一樣。I La和 I Lb都有負斜率。因為串聯電容器沒有電流流過（因為 I Ct為零），所以 V Ct保持恒定。

第三步是事情變得有趣的地方，所以請注意上圖。開關 Q 2a仍然打開，將 V SWa連接到地。開關 Q 2a還將 C t的負極連接到地。當 B 相高端開關 (Q 1b ) 導通時，串聯電容的正極連接到 V SWb?，F(xiàn)在串聯電容器就像 B 相的輸入電容器！I Lb上升并同時對串聯電容器放電。從負 I Ct和 V Ct的小幅下降可以看出這一點。我拉繼續緩降。

第四步與上圖所示的第二步相同。Q 2a和 Q 2b 導通，V SWa和 V SWb接地。I La和 I Lb 均下降。V Ct保持不變，因為 I Ct為零。第四步之后，整個循環重復。

怎么樣？不太難，對吧？查看其他資源以了解有關此令人興奮的新拓撲的更多信息。現在是時候進入設計層，試一試串聯電容器降壓轉換器了。
