引言

物聯網使物理世界信息化，是目前國際學術界和工業界研究的熱點之一。隨著物聯網應用規模的日益擴大，其承載業務的不斷增多，路由正確性與及時性直接影響網絡傳輸性能和服務質量。本文在分析物聯網與AdHoc網絡特點基礎上，探討AdHoc網絡技術在物聯網環境的適用性，并通過實驗仿真AdHoc網絡中的DSR路由技術在物聯網中的通信過程。

1AdHoc網絡與物聯網

1.1物聯網的技術特點

物聯網在傳統電信網和互聯網的基礎上，融合了通信工程、計算機應用、微電子信息、自動化管理等多門學科技術，將普通物理對象互聯，從而使物品之間具有終端設備功能，并且擁有普適運算和智能化的特點。物聯網體系結構主要由感知傳感識別層、網絡通信層、管理服務數據融合層和綜合應用服務層等四個層次構成。

感知識別層位于物聯網四層模型中的最底端，是所有上層結構的基礎，同時也是聯系物理世界和信息世界的紐帶。感知識別層通過傳感節點進行數據采集，傳感節點的能量供應問題是物聯網的主要瓶頸之一。另外，傳感節點的動態接入與退出網絡，網絡拓?fù)鋭?dòng)態變化，需要有健壯的網絡模型支持。

網絡通信層由電磁波為傳導媒體的無線網絡以及由雙絞線、同軸電纜、光纖構成的有線網絡組成，主要負責將傳感器定時采集到的數據信息傳遞到中心服務器上。感知層采集到的數據量通常比較龐大（包含了視頻、圖像、聲音等內容），另外感知節點多數由移動節點構成，由于帶寬受限、節點移動、網絡拓?fù)浣Y(jié)構動態變化、路由轉發等因素，容易造成數據分組亂序、遲延、丟包等現象，影響著網絡服務性能。網絡層實現高效的數據傳輸不僅需要協調各種異構網絡，而且需要有一系列可行的協議規范。

管理服務數據融合層采用數據挖掘、云計算、計算中心等技術，實現數據過濾從而降低冗余、實現丟失數據定位，合理優化。

綜合應用服務層主要為用戶提供與物聯網的交互接口，滿足用戶需求。

1.2AdHoc網絡在物聯網環境中的適用性分析

AdHoc網絡中移動裝置體積小、價格便宜、使用方便、功能強大，其節點擁有主機、天線、路由器三個基本功能，與物聯網具有相似的網絡特性和要求：

（1）AdHoc網絡節點采用分布式操作，整個網絡無中心性，不需要依靠基礎設施支持和中心管理，每個節點具有主機和路由功能，節點不僅可以進行運算而且可以根據路由算法存儲轉發數據分組。物聯網中運用了大量的傳感節點，其網絡分布同樣無中心性，每個傳感節點采用分布式操作采集數據，通過節點之間相互協力完成信息傳遞。

（2）AdHoc網絡的節點與物聯網節點都可在拓?fù)浞秶鷥?nèi)沿著不同的速度和方向自由隨機移動性。整個網絡拓?fù)潆S機、迅速、不可預測，并且傳輸由單向鏈和雙向鏈組成。移動性和網絡拓?fù)浣Y(jié)構的動態變化性制約了網絡規模的擴展，簡單、快速的路由協議為網絡服務質量提供了重要保障。

（3）AdHoc網絡的節點與物聯網節點都可以隨意的進入和退出網絡，網絡不會因?yàn)槟承┕?jié)點狀態而發生改變。網絡具有很好的健壯性、和自組織性，在多種的臨時突發場合都可以運用。

（4）在鏈路和帶寬上，AdHoc網絡與物聯網都具有鏈路易變、帶寬受限的特性。由于無線網絡經常受到信號衰減、噪音干擾、環境屏蔽等因素影響，所以，無線網絡具有比特誤碼率較高、帶寬受限、鏈路容量和質量波動起伏、網絡吞吐量較低等特征。

（5）AdHoc網絡節點與物聯網在民用領域廣泛運用。網絡節點主要是以手持設備或者更小的設備構成。小設備通常受到設備本身的若干特性限制如：電池能量、設備處理能力等，所以對協議設計優化均提出了一定的要求。

（6）AdHoc網絡與物聯網通信上都采用開放的空中接口，利用電磁波無線傳導媒體傳輸數據，在安全性上相比固定網絡更加容易受到竊聽、欺騙、偽裝、篡改等多種主動式攻擊與被動式攻擊的安全威脅。通常會將一系列鏈路安全技術運用到無線網絡中，降低安全威脅。AdHoc網絡的節點與物聯網以非中心控制方式組網提供了額外的安全強壯性，對抗有基礎設施支持的中心控制網絡中單節點上出現的安全漏洞。

在AdHoc網絡技術中，各種異構設備利用無線通信模塊和標準通信協議構成自組織網絡與物聯網具有相似的網絡結構。物聯網的一個重要特征是“物品觸網”，每一件物品均具有通信能力，成為帶有計算能力的移動網絡終端，隨遇裝置、動態移動的特性決定了使無線網絡成為其最簡單的互連方式。AdHoc網絡與物聯網具有諸多相似的網路結構和特征。AdHoc網絡的組網以及路由等技術可以廣泛運用于物聯網的特殊環境。

2AdHoc網絡的DSR路由協議在物聯網中的運用

2.1AdHoc路由技術及DSR路由協議的特征

路由算法選擇直接影響網絡服務質量，路由算法應盡量簡單，并且能快速適應網絡拓?fù)渥兓?，目前AdHoc網絡中主要有三類路由協議，即使表驅動路由協議、按需路由協議和混和型路由協議。表驅動路由協議又稱先驗式路由協議，主要包括：序列目的節點距離矢量路由協議DSDV，基于反向路徑轉發的拓?fù)浞职l(fā)協議等。按需路由協議:又稱反應式(Reactive)路由協議，主要包括：動態源路由協議DSR，按需距離矢量路由協議AODV、基于節點間相互關系路由協議ABR等?；旌托吐酚蓞f(xié)議：該類型是上兩種類型的折衷，在局部范圍內使用表驅動路由協議，以縮小路由控制消息傳播的范圍。當目標節點較遠時，通過查找發現路由，從而減少路由協議的開銷，改善時延特性?；旌托吐酚蓞f(xié)議主要包括：域路由協議ZRP，搶先式路由協議等。

源動態源路由協議DSR具有簡單且高效的特點，為AdHoc網絡提供快速反應式服務，確保節點在移動或者網絡狀況發生變化時都可以成功交付數據分組。按需路由協議DSR由路由尋找和路由維護兩個主要機制組成。路由尋找機制主要運行于從源節點到目的節點的源路由查找過程，并且只有在源節點需要發送一個數據分組給終端目的節點時，并且還不知道到達目的節點的時候才能使用。當數據分組在路由器之間存儲轉發時，如果探測到路徑上的某個中間路由節點存在鏈路失敗，該中間路由節點將為源節點回傳一個路由錯誤數據分組。路由錯誤數據分組包含發生鏈路失敗的兩個端節點地址。源節點收到回傳的錯誤數據分組時，將根據錯誤數據分組所包含的地址，找到該節點并且刪除包含該鏈路的路由，從而觸發新的路由建立過程。

2.2DSR路由技術在物聯網中的仿真實驗

合理有效的路由機制直接影響著物聯網傳輸性能和運行效率，為完善網絡服務質量提供保障。為了進一步分析AdHoc網絡技術及路由協議在物聯網環境的適用性本，本節采用NS仿真的方法，通過一系列的仿真實驗來分析按需路由協議DSR在物聯網環境下的通信的性能。

2.2.1實驗場景設計

實驗仿真場景：以局域網通信作為模型，采用1000mX1000m網絡拓?fù)浞秶?，?jié)點在拓?fù)鋬?nèi)隨機移動模擬終端主機，因?yàn)樵谖锫?lián)網數據傳輸主要以流媒體為主，所以采用CBR作為網絡負載。建立客戶端服務器通信模型。每個數據分組大小定義為1460字節，由于無線網卡的功率范圍有限，因此實驗定義無線發射范圍為400內通信。目前在MAC層上采用IEEE802.11g協議，支持最大帶寬為54Mb/s。每次實驗仿真時間為1200s。

2.2.2網絡性能評估參數選取

在評價網絡服務性能時通?？梢圆捎靡幌盗兄笜?biāo)作為評價標準。由于物聯網通信最主要的是速度與傳輸率問題,所以實驗采用網絡分組平均遞交率(PacketDeliveryRate)、端到端的平均時延、(AverageEnd-to-EndDelay)、路由協議開銷(Overhead)三個主要性能指標。

2.2.3仿真結果分析

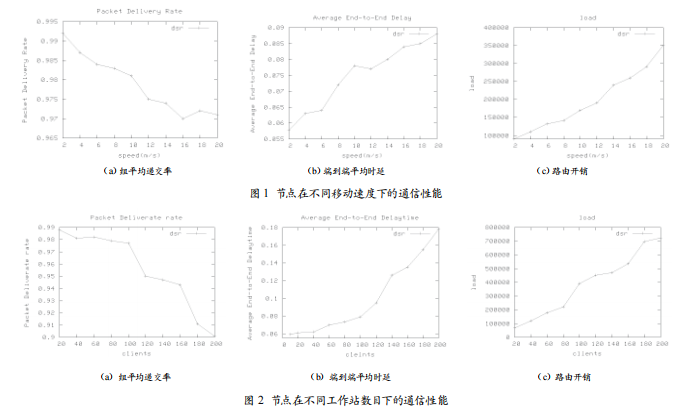

本文對節點在不同移動速度下的通信性能進行了分析,得出了如圖1所示的仿真結果。圖2所示是節點在不同工作站數目下的通信性能。具體實驗如下：

實驗1:節點在不同速度內自由移動，測試網絡通信性能。節點速度變化分別為2,4,6,…，20m/s，規模為101，其中1個節點作為服務端，100作為工作站并發訪問同一個服務端。其仿真結果如圖1所示。其中，圖1(a)反映節點移動速度變化與數據分組平均遞交率的關系。圖1(b)反映節點移動速度變化與端到端平均時延的關系。圖1(c)反映節點移動速度變化和路由開銷關系。

實驗2:節點在不同工作站數目下的通信性能。1個節點作為為服務器，10,20,…，100。工作站節點并發訪問同一服務端。實驗結果如圖2所示。其中圖2(a)反映節點數目變化與吞吐量的關系。圖2(b)反映節點數目變化與端到端平均時延的關系。圖2(c)反映節點數目變化與路由開銷的關系。

從實驗結果可知：隨著節點移動速度以及節點數目不斷增加，網絡拓?fù)渲墟溌纷兓玩溌分袛鄬⒚黠@加快，按需路由協議DSR為網絡快速適應機制，每個節點都擁有快速獲取到達新目的節點的路由能力，并且開環式操作快速收斂，可以有效避免Bellman-Ford問題，因此網絡具有較高分組平均遞交率。平均分組遞交率為節點單位時間內接收到的數據包個數與源節點單位時間內發出的數據包個數之比。平均分組遞交率越高其網絡傳輸越可靠。另外，隨著移動速度和節點數目不斷增加，節點保持著較低的端到端的平均時延和較少的網絡路由開銷。只有當移動節點快速移動或規模增加較大時，端到端的平均時延才增大明顯。平均時延包含從源節點到達目的節點的平均時延，由節點處理時延，數據發送時延，信號傳播時延以及路由選擇和排隊等待時延所構成；路由開銷是網絡性能重要指標，發送大量路由分組的協議將增大網絡擁塞的概率,并且會延遲接口隊列中數據包的發送。隨著網絡規模增大時后，路由控制開銷會和節點數目成正比增加，但由于DSR路由協議采用按需機制，因此路由開銷相對增加較少。

3結語

對物聯網和移動自組織AdHoc網絡特點對比分析,兩個網絡具有相似的網絡結構，AdHoc網絡技術可以為物聯網提供了合理的網絡環境。與此同時，合理高效的路由機制和簡單的路由算法保證著物聯網高效可靠的數據傳輸。為了論證AdHoc中的按需路由協議在物聯網通信過程中的適用性，我們采用了仿真實驗的方法模擬物聯網節點通信場景。通過實驗結果分析可知：物聯網中的節點在拓?fù)浞秶杂梢苿?dòng)、隨機通信，采用DSR路由協議，當節點高速移動或網絡用戶節點數增加時，網絡仍保持著較高的分組遞交率、較低的網絡遲延和路由開銷。按需路由協議DSR不僅可以適應于物聯網網絡環境，而且當物聯網中節點移動速度較快、規模較大時同樣能提供較好的網絡通信性能。
