01【Buck電路原理圖】

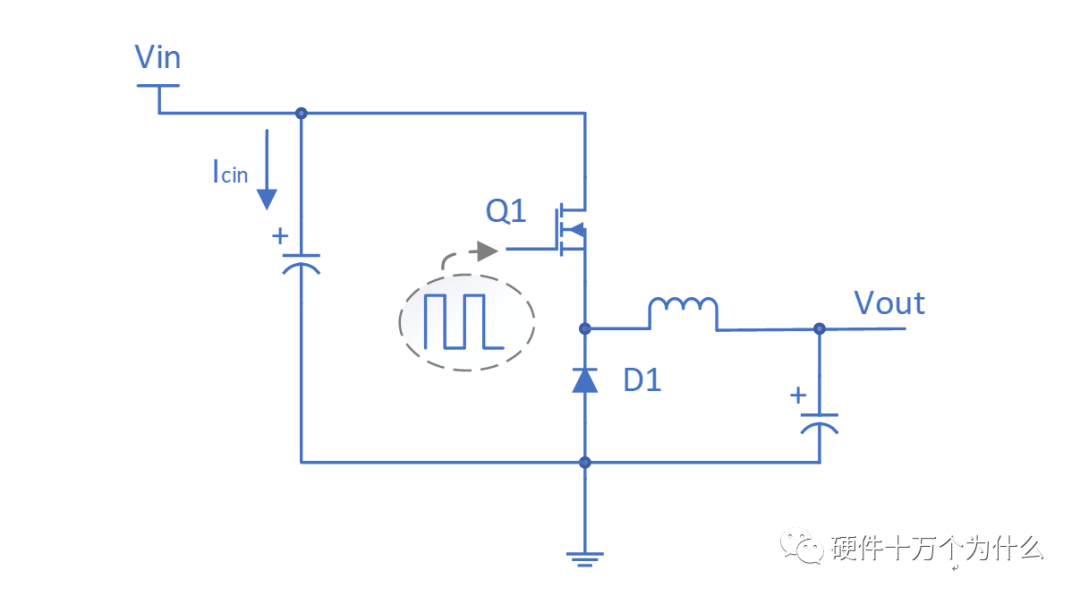

Buck電路，又稱降壓電路，其基本特征是DC-DC轉換電路，輸出電壓低于輸入電壓。輸入電流為脈動的，輸出電流為連續的。如圖5.1所示，Buck電路使用開關管Q1將輸入的直流電源進行“斬波”，形成方波。利用一個方波控制開關管，讓開關管按照控制信號進行通斷。調節方波的占空比，控制通過的能量。再對通過開關管的方波進行低通濾波，讓直流電壓輸出。

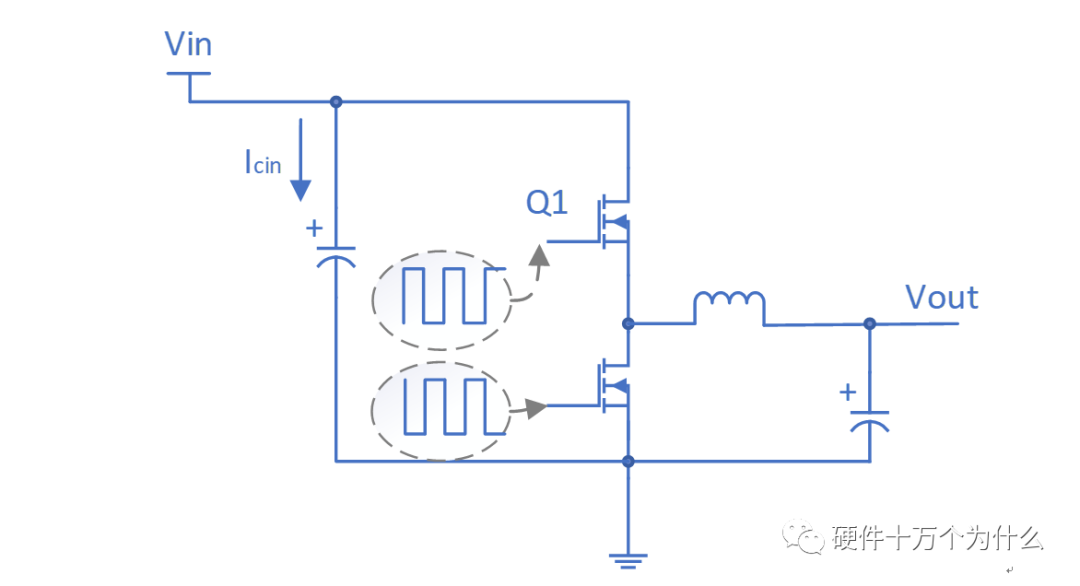

圖5.1     非同步Buck變換器基本電路其實我們?cè)趯?shí)際設計過程中，圖5.1的電路越來越少被使用。這種Buck電路被稱為非同步。同步和非同步的區別從外部來看，是一個多了一個有續流的二極管，一個沒有續流的二極管。其實Buck的輸出電流分成兩個部分的，一個部分是來自電源，一個部分是來自非同步電路中的這個二極管，如圖5.1所示D1，只是同步電路把這個二極管用一個MOSFET給替代了，這個MOSFET被稱為“下管”，如圖5.2所示，圖中的Q2替代了D1。但是這個“下管”的開和關需要和開關MOSFET（上管）保持一定的相位關系，大家習慣把這樣的關系叫做同步模式。圖5.2     同步Buck變換器基本電路非同步Buck電路，二極管續流（二極管與電感形成一個通路，二極管為電感保持電流持續，電流從二極管通過）期間，二極管兩端的電壓相對恒定，表現為二極管正向?qū)▔航?。這個特性導致非同步壓降電路在二極管上消耗的能量比較大，所以非同步Buck的效率比較低。因?yàn)槠潆娐诽攸c(diǎn)不需要復雜的控制，控制器成本也比較低。同步Buck電路，采用MOSFET，下管續流的期間（上管關閉，下管打開，下管為電感保持電流持續，電流從下管通過），MOSFET表現為D極和S極之間的導通等效阻抗。由于下管的導通阻抗比較小，所以其兩端的電壓也比較小，消耗在下管上的損耗比二極管也小很多。所以同步Buck電路的效率比較高，相比來說需要額外的控制電路，成本相對也高一些。但是隨著芯片的技術發展，同步Buck電路的優勢越來越大，所以一般都選擇同步Buck，規模效應帶來的成本優勢逐步明顯。02【Buck電路工作原理】

基本工作原理分析

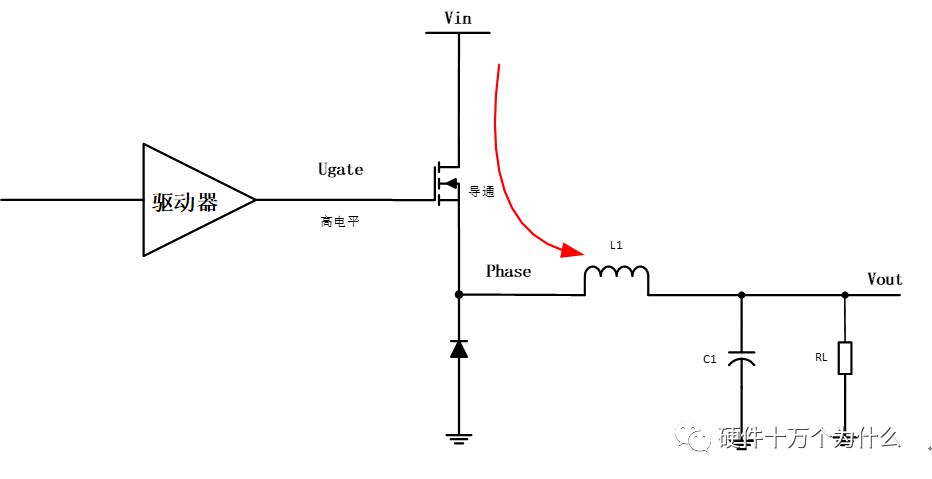

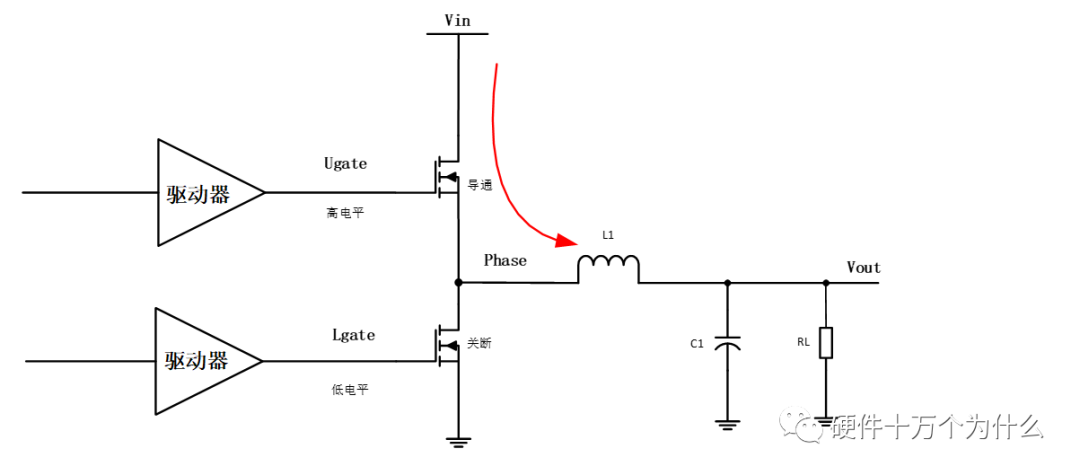

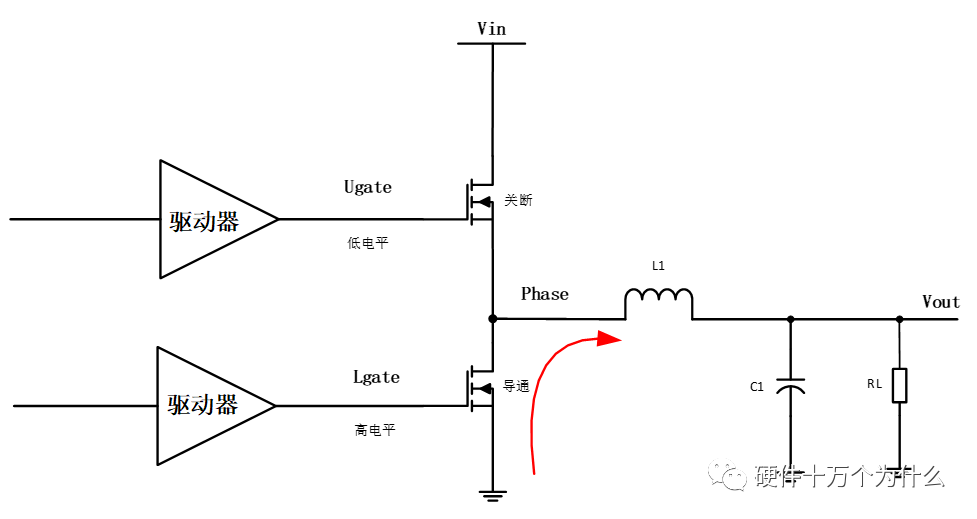

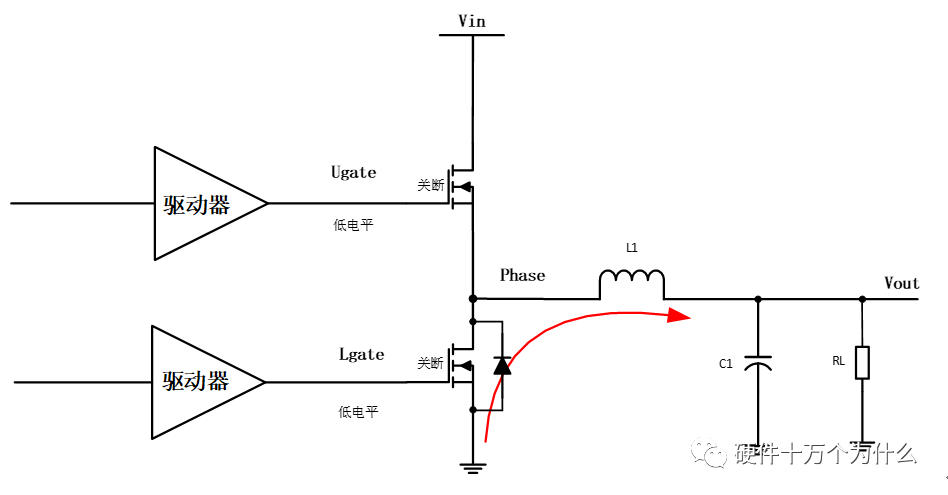

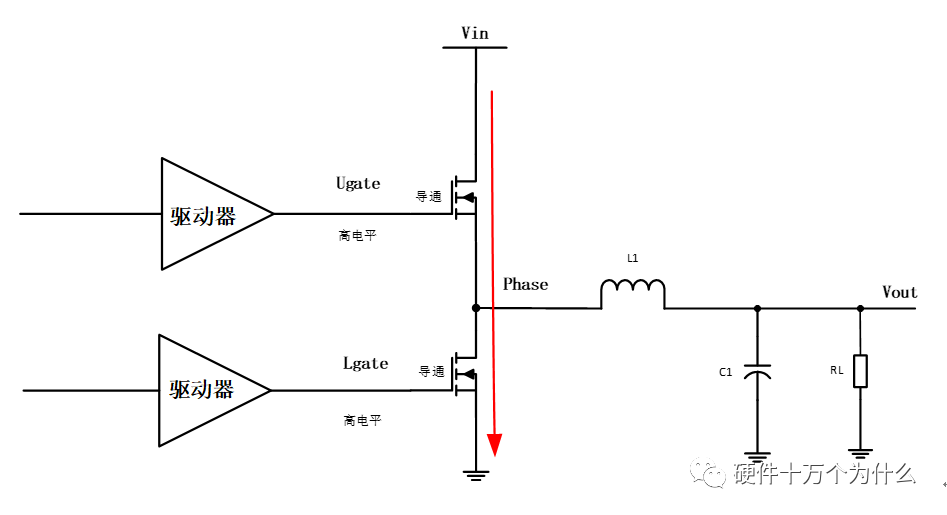

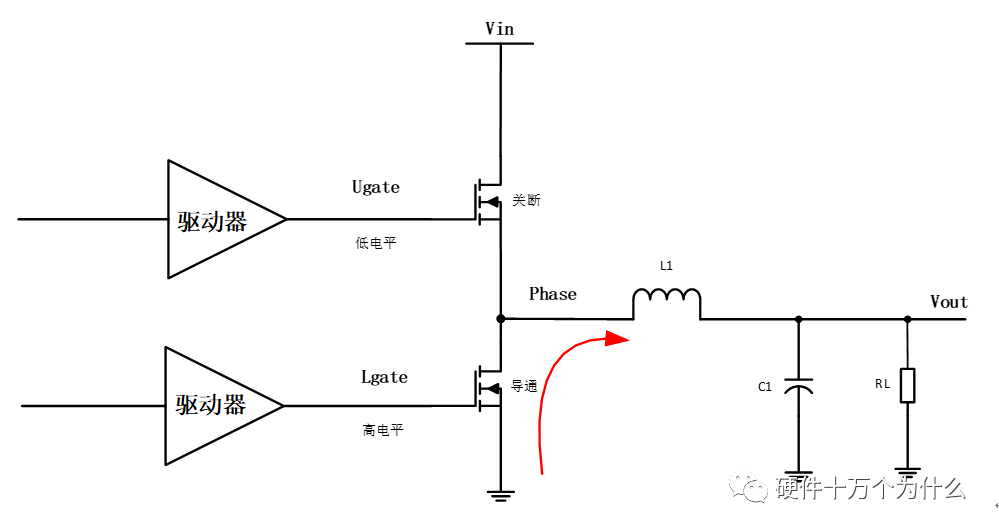

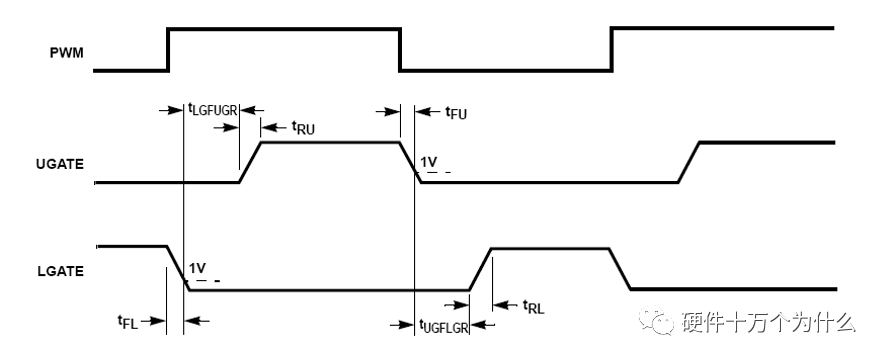

在同步Buck電路中，當開關管Q1驅動為高電平，上管導通，開關管Q2驅動為低電平，下管關閉，儲能電感L1被充磁（充磁的壓差為Vin-Vout），流經電感的電流線性增加，同時給電容C1充電，給負載RL提供能量，電路如圖5.3所示。圖5.3 同步Buck上管導通下管關閉非同步Buck電路中，在上管導通時，二極管反向截止，沒有正向電流，等同于關斷狀態。儲能電感L1被充磁（充磁的壓差為Vin-Vout），流經電感的電流線性增加，同時給電容C1充電，給負載RL提供能量，如圖5.4所示。圖5.4非同步Buck上管導通在同步Buck電路中，當開關管Q1驅動為低電平，上管關斷，開關管Q2驅動為高電平，下管導通，儲能電感L1通過下管放電，電感電流線性減少，輸出電壓靠輸出濾波電容C1放電以及減小的電感電流維持，電路如圖5.5所示。圖5.5同步Buck上管關閉下管導通在非同步Buck電路中，當開關管Q1驅動為低電平，上管關斷，二極管處于正向?qū)ǖ臓顟B(tài)，儲能電感L1通過續流二極管放電，電感電流線性減少，輸出電壓靠輸出濾波電容C1放電以及減小的電感電流維持，電路如圖5.6所示。圖5.6非同步Buck上管關閉二極管續流（下MOS更換為二極管）在同步Buck電路中，最理想的狀態是上管關閉的一瞬間，下管打開；下管關閉的一瞬間，上管打開。如果能嚴絲合縫，沒有一點點時間差，則上面兩個狀態就足以把同步Buck電路工作起來了。但是MOSFET不是理想的開關特性，它在關斷到導通的過程中存在一個過渡的過程就是一個放大區，介于完全關斷和完全導通之間的一個狀態。另外控制時序也是不理想的，不可能做到“嚴絲合縫”。也就是說，兩個驅動器在時間上是非常難控制到精確的同步。我們有一個狀態是必須要避免的，就是上管和下管同時打開。此時，Vin通過兩個打開的MOSFET直連到GND，形成了短路。這種直通的現象，即會損壞MOSFET，也會導致Vin短路而損壞前一級供電電源，如圖5.7所示。圖5.7同步Buck不應該出現的狀態“直通”為了避免這種直通的現象，電源控制器在設計的時候，會故意讓上管和下管切換的時候，多等一會。寧愿出現兩個管子同時關斷的狀態，也不愿意出現兩個管子同時導通的狀態。如圖5.8所示，UGATE是上管的控制信號，LGATE是下管的控制信號。第一個狀態是下管導通，上管關閉，需要切換狀態的時候，先關閉下管（兩個控制信號都為低電平）。下管關閉的過程需要一個時間t_FL，關閉的過程上管保持關斷。兩個開關管都處于一個關閉的狀態，此時至少?zèng)]有短路的風險。圖5.8同步Buck的控制時序等待一段時間（t_LGFUGR）之后再打開上管，這個等待的過程，就叫做“死區時間”。那么這個過程，電感的一端似乎就懸空了，沒有電流回路了，其實不然。在“死區時間”的這個時間段內，下管二極管雖然沒有被導通，但是他本身有一個寄生的二極管。這個二極管可以像非同步Buck電路一樣幫助電感續流，如圖5.9所示。但是這個時間非常短暫，所以產生的功耗沒有那么大。圖5.9同步Buck死區時間電流路徑同樣的過程發生在上管關閉后，需要等待一個時間（t_UGFUGR），然后再打開下管，如圖5.7所示。03【兩種電路的各個環節的波形】
Buck電路雖然是我們?nèi)粘９ぷ髦薪?jīng)常用到的電路，因?yàn)槠錁?gòu)造有多種情況，各個廠家有一些自己定義的命名，導致很多工程師理解上會有差異和錯誤。如前文所述，Buck電路分為同步Buck控制器和非同步Buck控制器，我們分別看下兩種電路的各個環節的波形。

①非同步Buck電路

完整的非同步Buck電路如圖5.10所示。

圖5.10 非同步Buck典型電路

注意圖中，字母標識位置。

我們先看功率路徑（能量傳遞路徑）的波形。首先輸入的是一個直流電壓Vin，電壓稍微高一些，例如直流12V、24V、48V等等。最終輸出的電壓也是一個直流電壓Vout，是我們最終生成的供電電壓，例如直流5V、3.3V等。

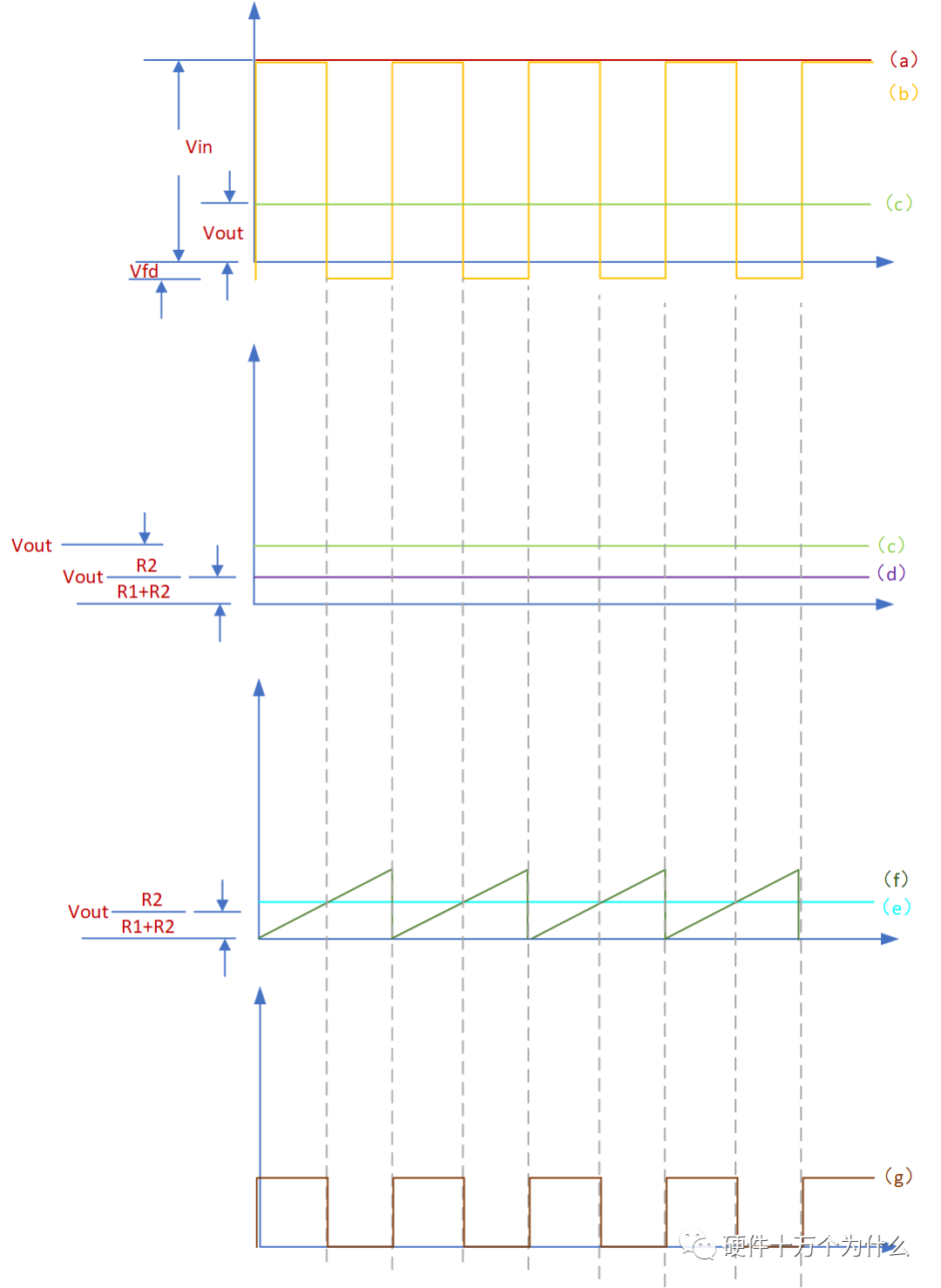

開關管MOSFET在圖中為Q1， Vin接在開關管的一端，波形如圖5.10(a)所示。通過Q1導通和關斷，在Phase點產生方波電壓, 波形如圖5.10(b)所示?？刂崎_關管的控制信號保持周期值不變，通過調整占空比，控制通過Q1的導通時間Ton，通過控制導通時間控制高壓的時間，來調整輸出的能量。Q1導通時，Phase點電壓為Vin（Q1導通時，理想狀態我們可以認為Q1完全導通電阻為0），電感兩端的電壓分別為Vin和Vout，電流通過串接電感L1流入輸出端。

Q1關斷時，二極管參與電流回路，與電感串聯，通過功率電流，為輸出供電。電感L1會保持原來的電流方向，并且試圖保持原來大小，成為了一個能量提供的器件，瞬間形成了一個反向電動勢。電感右邊的電壓仍然是輸出電壓，電感的左邊會從Vin瞬間變成一個負壓。二極管從截止?fàn)顟B(tài)，變成正向?qū)顟B(tài)，二極管的正端為0V（GND），它因?yàn)橛姓驅▔航担湄?fù)端的電壓是一個負壓。此時Phase點的電壓也就變成了一個負壓。

結合Q1開關的過程，我們可以發現Q1的Phase點電壓波形是一個矩形波。

采樣電阻R1和R2檢測輸出電壓Vout，如圖5.10（c），兩個電阻分壓后輸出一個電壓如圖5.10（d）所示，并將其輸入誤差放大器（EA）與參考電壓Vref進行比較，如圖5.10（e）。被放大誤差電壓Vea被輸入到脈沖調制器（電壓比較器）中。這個比較器的另一個輸入是周期為T的鋸齒波如圖5.10(f)所示，圖中的案例為幅值3V。PWM電壓比較器產生的矩形脈沖波。聽從鋸齒波的起點開始到鋸齒波與誤差放大器輸出電壓交點結束。因此PWM輸出的脈沖寬度Ton與誤差放大器EA輸出的電壓成正比，如圖5.10(g)所示。

PWM脈沖輸入到電流放大器（驅動器）并以負反饋方式控制開關管Q1的通斷。
