1.前言

LDO即low dropout regulator，是一種低壓差線性穩壓器 。這是相對于傳統的線性穩壓器 來說的。傳統的線性穩壓器，如78XX系列的芯片都要求輸入電壓要比輸出電壓至少高出2V~3V，否則就不能正常工作。但是在一些情況下，這樣的條件顯然是太苛刻了，如5V轉3.3V，輸入與輸出之間的壓差只有1.7v，顯然這是不滿足傳統線性穩壓器的工作條件的。

LDO 使用在其飽和區域內運行的晶體管或場效應管（FET），從應用的輸入電壓中減去超額的電壓，產生經過調節的輸出電壓。所謂壓降電壓，是指穩壓器將輸出電壓維持在其額定值上下 100mV 之內所需的輸入電壓與輸出電壓差額的最小值。正輸出電壓的LDO通常使用功率管（也稱為傳遞設備）作為 PNP。這種晶體管允許飽和，所以穩壓器可以有一個非常低的壓降電壓，通常為 200mV 左右；與之相比，使用 NPN 復合電源晶體管的傳統線性穩壓器的壓降為 2V 左右。負輸出 LDO 使用 NPN 作為它的傳遞設備，其運行模式與正輸出 LDO 的 PNP設備類似。

2.LILO LDO的高效率

電源的高效率歷來歸因于開關控制器或轉換器，而設計人員則認為線性穩壓器 (LDO) 的效率很差。但線性穩壓器拓?fù)浣Y(jié)構已變?yōu)閱?n 溝道 p 溝道 n 溝道 (NPN)/p 溝道 n 溝道 p 溝道 (PNP) 或 p 溝道金屬氧化物半導體 (PMOS)/n 溝道 MOS (NMOS) 傳輸晶體管有助于實現非常低的壓差。

便攜式系統中出現了三種主要的電源趨勢：降低總線電壓、壓縮電壓轉換和降低靜態電流 (I Q )。這些趨勢導致了低輸入低輸出 (LILO) LDO 的發展。

隨著總線電壓降低，LDO 的最低輸入電壓要求也隨之降低。隨著總線軌降至 1.5V 以下，傳統的 LDO 拓?fù)溟_(kāi)始達到其極限，因?yàn)檩斎腚妷很墳樗袃?nèi)部電路供電。逐漸降低的輸入電壓導致 LILO LDO 越來越受歡迎。

LILO LDO 使用 NMOS 傳輸晶體管和偏置軌來實現低壓差。使用NMOS的優點通過晶體管是，它具有較低的漏極-源極電阻（[R DS（ON） ）比PMOS。它還需要一個正柵源電壓 (VGS) 才能工作。由于這種拓?fù)浣Y(jié)構，偏置軌由更高的電壓供電，并為 LDO 的大部分內部電路供電，因此 LDO 可以在較低的輸入電壓下工作。

NMOS 晶體管的主要優點之一是低R DS(on)，與 PMOS 晶體管相比，它允許單位面積的壓降更小，從而在保持小尺寸的同時實現更小的壓降。圖 1 顯示了 NMOS LDO 的典型拓?fù)洌瑥脑搱D中可以看出，該 LDO 需要偏置引腳才能正常工作。

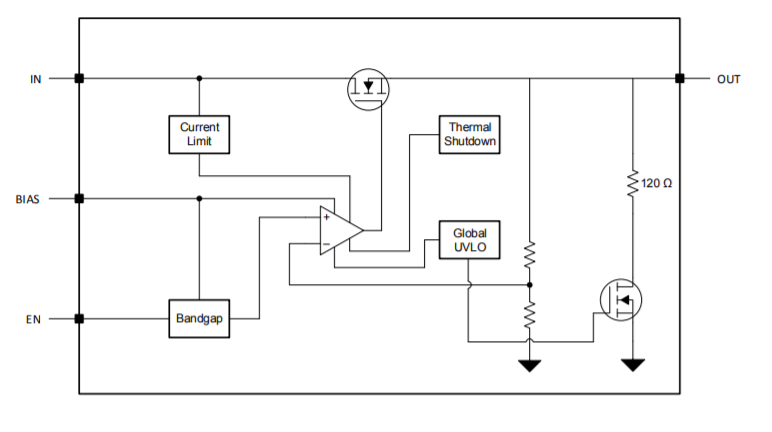

圖 1：NMOS LDO 拓?fù)?/span>

正如我所說，LILO LDO 的兩個優勢是較低的輸入電壓和較低的壓差。后一個優勢可以提高效率，與開關模式電源的效率相當。對于所有電源，我們可以使用公式 1 作為輸入和輸出功率的函數來計算效率：

對于像TPS7A10 這樣的 LILO LDO ，我們可以使用公式 2 計算效率，因?yàn)?LDO 同時具有偏置軌和輸入電壓軌：

    (2)

如果負載電流遠大于 I，則Q效率方程可以簡化，如方程 3 所示：

        (3)

我們可以看到，提高 LDO 效率的最快方法是通過降低壓差使輸入和輸出電壓更接近。

在便攜式電子產品中，使用 LDO 供電的傳感器很常見，因?yàn)殚_(kāi)關轉換器會產生太多噪聲。設計人員將使用低 I Q LDO，相信它們會在負載脈沖時延長系統的電池壽命。這不一定是最有效的解決方案；然而，由于負載開啟期間的大功率耗散會導致效率急劇下降。

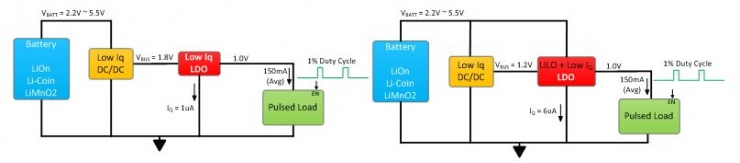

圖 2 顯示了用于實現便攜式系統的兩種常見電源配置。一種使用通用低 I Q LDO，另一種使用低 I Q LILO LDO。比較兩種解決方案之間的功耗，通用低 I Q LDO 的功耗為 2.7mW，而 LILO LDO 的功耗為 1.8mW（見表 1）。使用 LILO LDO 將效率從 55% 提高到 82%，即使LILO LDO的總 I Q更高。

圖 2：低 I Q LDO 與 LILO LDO

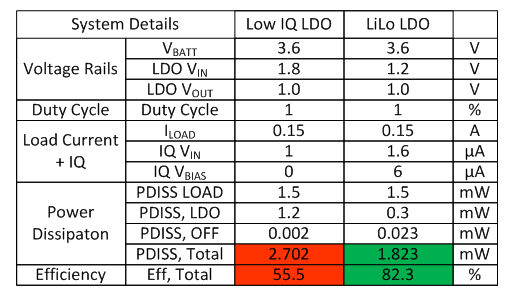

表 1：效率計算

如我們所見，如果電池壽命和效率是我們的主要關注點，那么在便攜式應用中實施 LILO LDO 有明顯的好處。降低輸入和輸出電壓之間的差異使這些 LDO 能夠?qū)崿F(xiàn)超過 80% 的效率。一旦理解了這一點，我們就可以為我們的應用選擇合適的 LDO。
