最近，Power Integrations(以下簡稱PI)公司發布了新一代精良且節能的X電容放電IC-系列器件，雙端子CAPZero-3 IC可使設計者輕松滿足大家電的IEC60335安全標準，并且新IC涵蓋100 nF到6 µF的所有電容值。

PI公司資深技術培訓經理閻金光先生向行業媒體詳細介紹了這個事關人身用電安全的X電容放電IC及其應用。

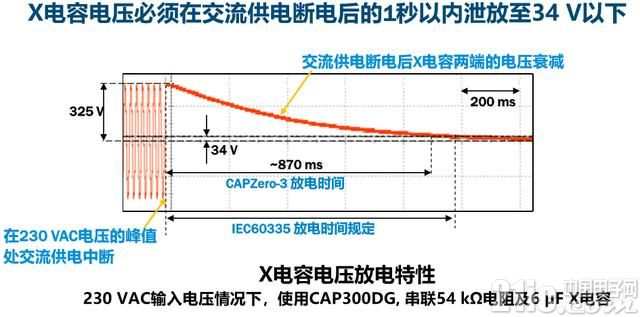

眾所周知，家用電器是和人身體密切接觸的產品，因此有嚴格的安全規定。目前，IEC60335是涵蓋所有家電的放電安全標準，為防止對用戶造成電氣危害，該標準要求在AC斷電后一秒之內應將輸入X電容的電壓放電至34 V以下。

X電容是一種安規電容，它在電路中是跨在火線和零線之間，與普通電容不同的是，普通電容即使在外部電源斷開之后，它內部儲存電荷依然會保留很長一段時間，但是X電容作為安規電容不能出現這種情況，它必須實現快速放電。

不同的家用電器因為功率的不同使用的X電容的容值也不同，為了實現符合安規的快速放電，需要通過放電電阻，可是在待機狀態下，這個放電電阻會消耗能耗，造成能源浪費，家用電器面臨著如何降低能耗以滿足更趨嚴格的能源規定的嚴峻挑戰。

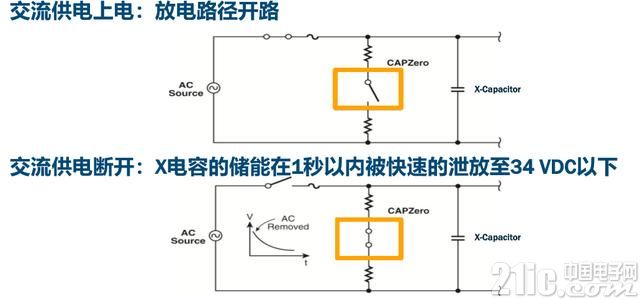

PI公司此次新推出的 IC可在AC電壓接通后阻斷流經X電容放電電阻的電流，并在AC斷電后通過這些電阻自動對X電容放電，嚴格滿足在AC斷電后一秒之內將輸入X電容的電壓放電至34 V以下的安規標準。

IC既可以放置在系統輸入保險絲之前，也可以放置在它之后。相比其他的同類產品，CAPZero-3 IC可簡化EMI濾波電路的設計，同時允許使用更大容量的X電容，從而可使用小號電感元件，而不會改變功耗。

新器件具有較高的共?？估擞磕芰?，因此無需外部接地連接，并且內部集成了1000 V MOSFET，還具有較高的差?？估擞磕芰Α７庋b和PCB的爬電距離保持在4 mm以下。

閻金光先生特別強調，使用CAPZero-3 IC可以消除X電容放電電阻上的功耗，而針對功率比較大的家用電器，由于其輸入X電容容量比較高，最多甚至可以節省高達1W的功耗，從而使得產品更加易于滿足世界各種針對待機功耗規范的要求;另外，由于CAPZero-3 IC適用的X電容范圍寬廣，容值介于100 nF到6 µF之間的大小家電都可以使用這一個元件解決問題，因而其應用范圍更加廣泛;CAPZero-3器件經認證符合CB和Nemko的安全要求，因此開發人員無需對CAPZero-3器件進行單獨的安全測試，使用起來簡便快捷。
