[導讀]該調壓器電路如圖所示。該電路主要由聲控傳聲器、接收放大器、射極輸出器、計數、譯碼集成電路及可控硅開關電路等組成。 VT1~VT2選用9014高增益三極管;VT3~VT5選用3DG12三極管;BM可選用CN15E或阻抗為1kΩ的其他駐

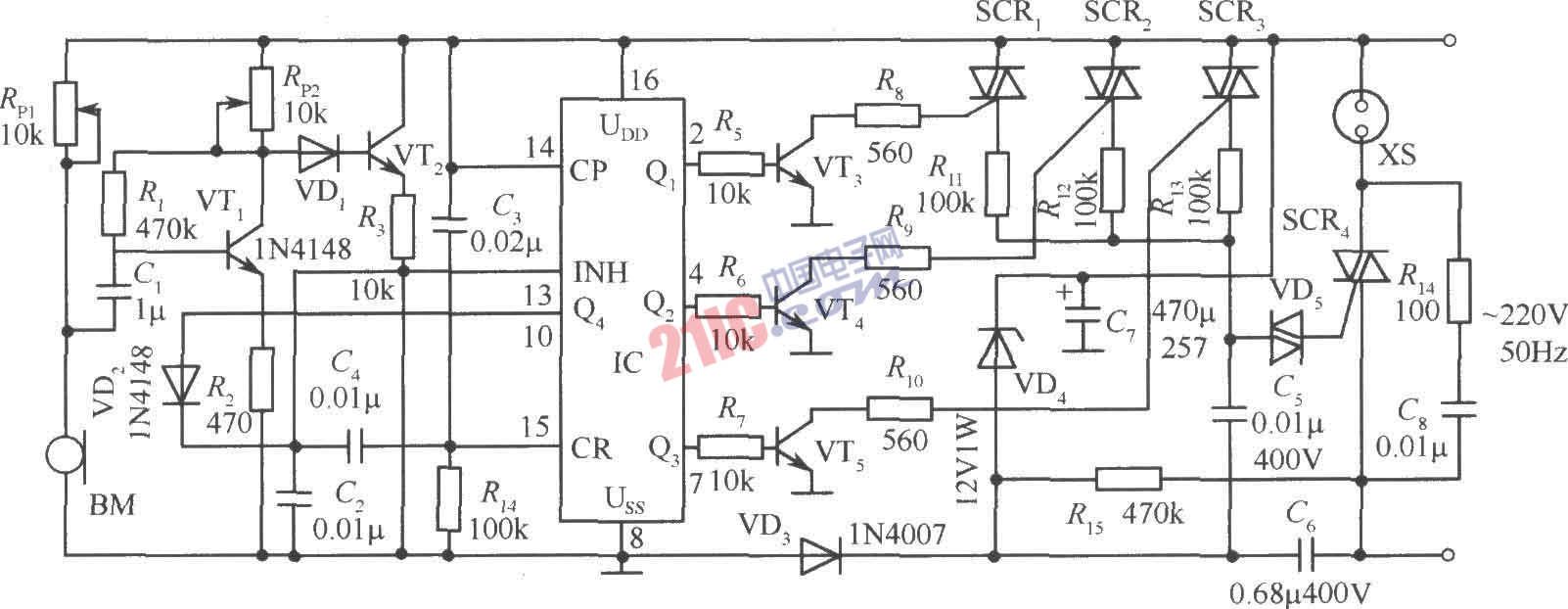

該調壓器電路如圖所示。該電路主要由聲控傳聲器、接收放大器、射極輸出器、計數、譯碼集成電路及可控硅開關電路等組成。

VT1~VT2選用9014高增益三極管;VT3~VT5選用3DG12三極管;BM可選用CN15E或阻抗為1kΩ的其他駐極體傳聲器;SCRl~SCR3為1A600V可控硅;SCR4選用電流大一些的可控硅,如10A600V。這樣,電器在2000W以下均能工作,但應加裝良好的散熱器;VD5可選用DB3型或2CTS雙向觸發二極管;IC選用CD4017;其余元器件按圖中標注選用。
