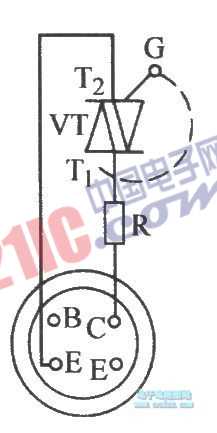

下圖為采用數字萬用表測試的示意圖.將其撥到NPN檔,先讓雙向晶閘管VT的G極開路,極經過限流電阻R(330Ω左右)接入hFE插口的"C"孔,T1極經過導線插至"E"孔.電阻R在這里的作用是防止hFE線路過載.此時數字萬用表顯示值為"000",表明處于關斷狀態.然后用一根導線把G極與T2短接,萬用表數字立即由跳變?yōu)?578",這說明已經導通.右圖是對雙向晶閘管雙向?qū)ǖ尿?yàn)證電路.與左圖不同的是把T1T2調換過來,仍將G極通過導線與C極碰觸一下,此時數字萬用表顯示值從"000"變?yōu)?428".這證明雙向晶閘管能在兩個方向?qū)?質量是好的.
