這種計數器可以記錄某一時間段內房間內所有來訪者的人數。此裝置可以安裝在諸如電影放映廳、大樓和辦公室的人口處。此裝置采用簡單而常見的計算器來代替專用計數器和顯示電路，所以制作成本很低。裝置中使用的所有元件都很容易從市場上買到，電路組裝、調試也很容易。

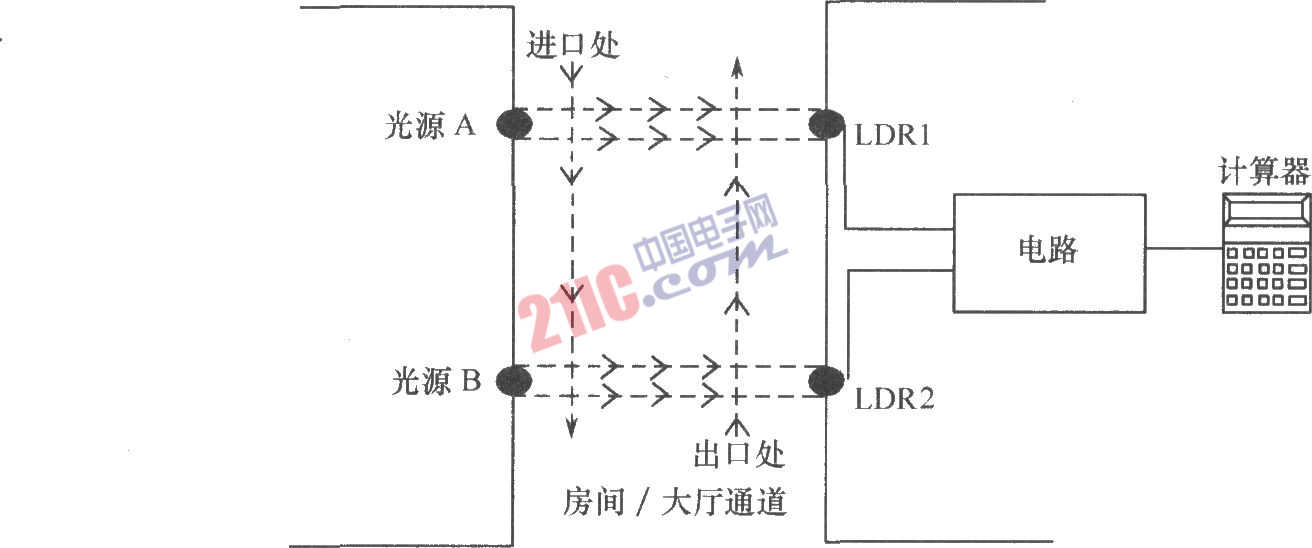

工作原理：兩對光電檢測裝置安裝在進出通道上。其中一邊，光源A(發送器)和光敏電阻LDR1(接收器)安裝在通道進口處；另一邊，光源B(發送器)和光敏電阻LDR2(接收器)則安裝在通道出口處。光源的兩束光線要保持照射在接收器的光敏電阻上，光束要求準確定向。如圖顯示了在通道上的光源和接收器的安裝位置。

下圖表示進出房間人數計數器的電路原理。A、B兩個部分是光線檢測電路。邏輯控制電路由與門芯片IC3、異或門IC4和觸發器IC5、IC6為核心組成；定時器IC11和IC12組成延時電路；光耦I(lǐng)C7和IC10用做計算器與檢測電路間的電壓隔離。電源電路顯示在圖中的A、B部分之間。交流市電通過變壓器X1降為交流12V。通過二極管VD1～VD4組成的整流器，變?yōu)橹绷鳌Ｔ偻ㄟ^C1濾波，在穩壓電路IC7809(IC1)上產生9V穩定電壓，加到整個電路上。初加電時，由于電阻R5和電容C3和C4所組成加電復位電路的作用，觸發器IC5和IC6處于復位狀態。從而三極管VT3和VT4最初處于截止?fàn)顟B(tài)。也就是說：加電時，計算器上的"1"、"+"、"-"和"="鍵都保持?jǐn)嚅_狀態。由光敏電阻LDR1、三極管VT1和與非門N1以及由光敏電阻LDR2、三極管VT2和與非門N2分別組成的電路A、B兩部分檢測光線的通、斷。然后分別可在與非門N1的第3腳和與非門N2的第4腳上產生一個脈沖。

元器件選擇:IC1選擇7809、9V穩壓器；IC2選擇CD4093四2輸入觸發器，IC3選擇CD4081四2輸入與門，IC4選擇CD4001四2輸入異或門，IC5、IC6選擇CD4031四D觸發器，IC7～I(xiàn)C10選擇MCT2E光電耦合器，IC11、IC12選擇NE555定時器。VT1～VT5選擇BC547NPN管。VD1～VD4選擇1N4001整流管，VD5、VD6選擇1N4148開關二極管。LDR1、LDR2為光敏電阻。電阻均為(1／4)W、±5%規格。
