LED電平表驅動集成電路基本應用電路圖 src="/21ic_image/21icimage/200903/d92bbc265485bf46e15c63a4555ce783.jpg" width=600 border=0>
2塊BA6104構成的10點LED電平顯示電路

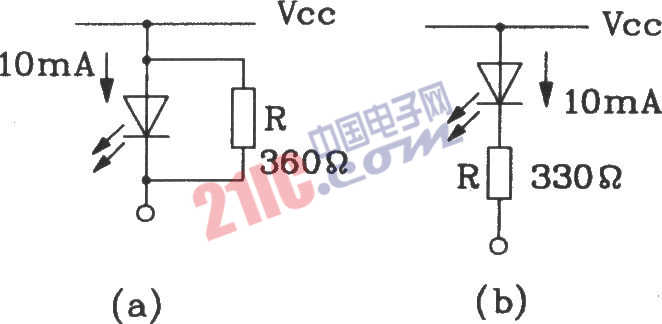

LED限流電路為了限制LED電流可在LED旁并聯一電阻或串聯一電阻,如圖、(b)

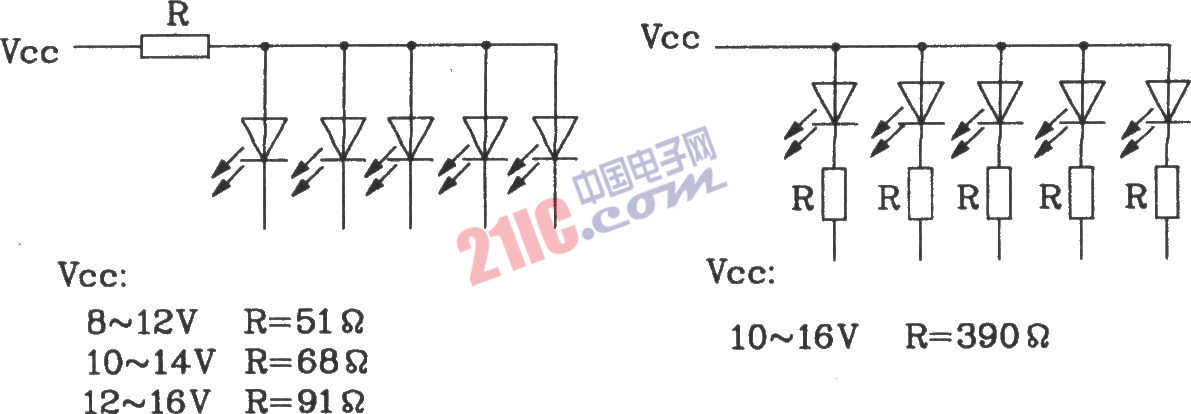

當工作電壓高于9V時,在LED電流端應加一電阻分流,具體Vcc值不同時的電路見圖所示。
