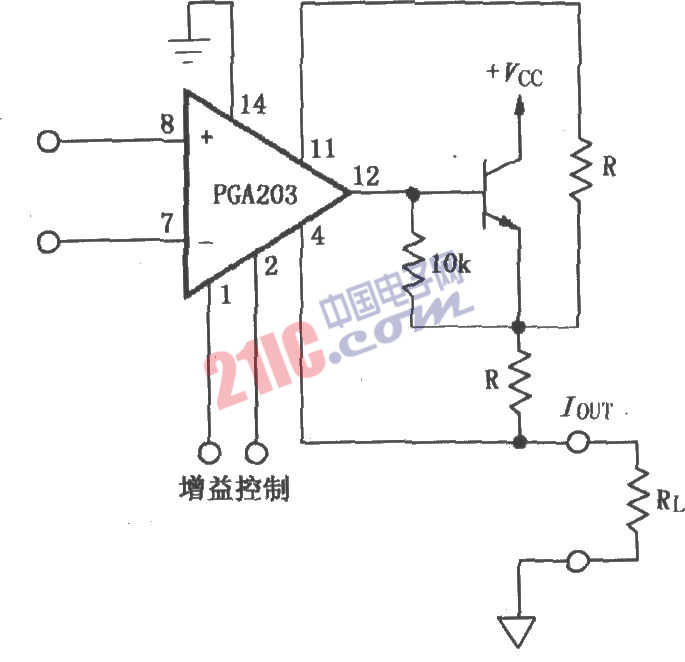

如圖所示為由PGA203構成的可編程電流源。電路外接三極管、電阻R、10kΩ電阻構成電流源電路,這里要注意PGA203的基準端(④腳)接在負載電阻上端(而不是接地)。三極管與10kΩ電阻構成射極跟隨器,輸出電壓經過射極跟隨器加到電阻R上端,而R的下端接PGA203的基準腳,因此無論負載電壓多少,流過R的電流只取決于電阻R兩端的電壓,而與負載無關,即為電流源特性。當增益控制不同的輸出電壓時,電流源產生的不同電流輸出。
