[導讀]如圖所示為7W輸出的低頻功率放大電路。該電路中采用了場效應管輸入型集成運放LF356作為電壓放大。該級作為三極管組成的功放電路的激 勵級。圖示電路引入了大環路負反饋，其反饋電阻R2為100kΩ，輸入端由C1(1μF)和R1

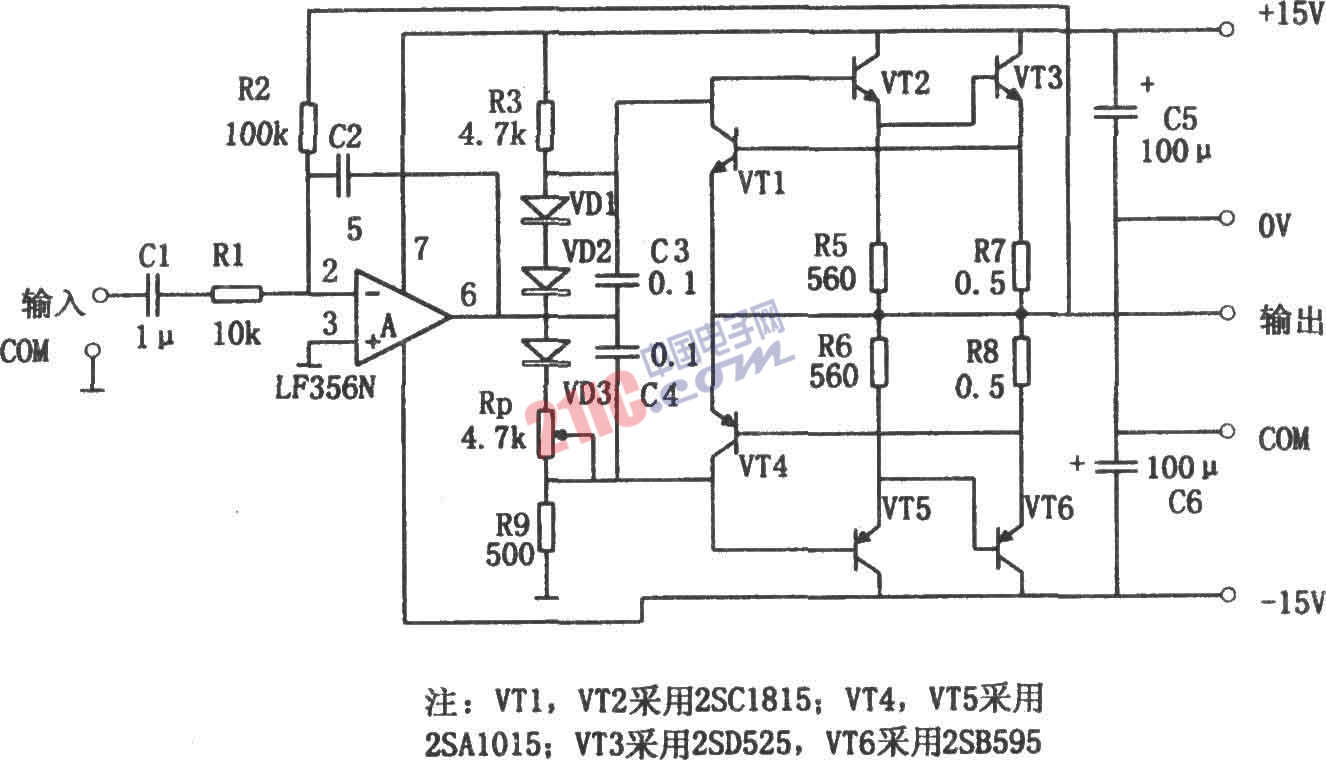

如圖所示為7W輸出的低頻功率放大電路。該電路中采用了場效應管輸入型集成運放LF356作為電壓放大。該級作為三極管組成的功放電路的激 勵級。圖示電路引入了大環路負反饋，其反饋電阻R2為100kΩ，輸入端由C1(1μF)和R1(10kΩ)組成耦合電路．將輸入信號的交流成分加到運放的反相輸入端(引腳2)，由此可知，電路的電壓放大倍數為：Av=-R2／R1=-100／10=-10。后級功放電路由三極管組成互補對稱電路，三極管接成復合管形式，三極管VT1和VT2可采用2SC1815，VT5和VT4可選用2SA105，VT3選用2SD525，VT6采用2SB595，后級功放附設有過流保護電路，如果功放管VT3(或VT6)的輸出電流過大，則其發射極0.5Ω的電阻R7(或R8)將產生較大的電壓降，其極性為“上正下負”。該電壓將加到VT1(或VT4)的基極與發射極之間，使VT1(或VT4)正偏而導通(當外部負載短路時，將飽和導通)，VT1的導通對VT2起分流作用，使VT2(或VT5)的基極電流下降，從而限制了VT3(或VT6)的輸出電流，防止其因電流過大而損壞。由于VT3和VT6功耗較大，需要安裝相應的散熱器。
