[導讀]如何設計一個無偏執電壓的三極管放大電路。其中講到，設計一個三極管放大電路的主要工作就是設計三極管的靜態工作點。

糾錯點：

三極管放大電路中，Vc的取值公式糾正為：

糾錯前	糾錯后
V_c=（V_cc- 0.3）/2	V_c=（V_cc- Ve - 0.3）/2

(詳情請看解釋，同時會將糾錯過程錄制為視頻，敬請期待！)

在項目二的“2.3無偏執電壓三極管放大電路設計”的課程中，我詳細地跟大家講解了如何設計一個無偏執電壓的三極管放大電路。其中講到，設計一個三極管放大電路的主要工作就是設計三極管的靜態工作點。

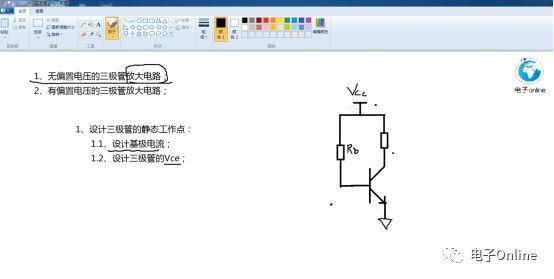

圖1 靜態工作點的設置

設置靜態工作點的過程主要就包括：1、基極電流；2、C、E兩極的極間電壓Vce。之后通過一個簡明的例子，跟大家詳細講解了“無偏執網絡的三極管放大電路”的設計過程。

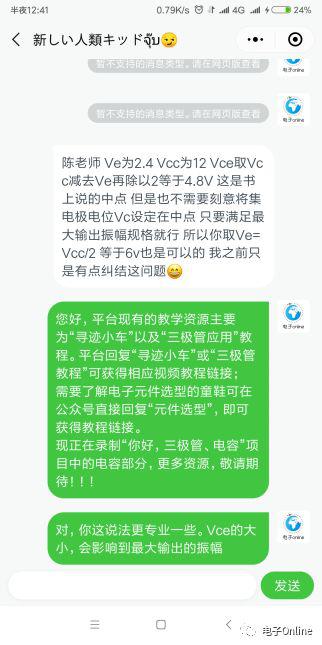

視頻的講解簡單明了，看似沒有什么問題，但其實在講解“如何設計三極管的Vce”的過程中，我忽略了一個很嚴重的因素。在這里要十分地感謝“新人類”這位網友的反饋。

反饋的意思是指：在設計三極管放大電路的時候，Vce的大小取值并不是取為Vcc/2；而我在視頻中講解的是：將Vce取為Vcc/2。

現在我們對“2.3無偏執電壓三極管放大電路設計”課程中，講解Vce的設計部分進行簡單的情景重現。

視頻錯誤回顧

在視頻講到，三極管的放大過程，其實就是不讓三極管進入飽和區以及截止區。根據這一個結論，我們可以畫出Vce的動態范圍：

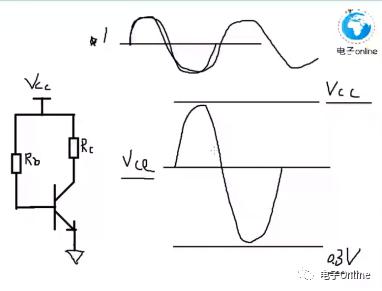

圖2 Vce的動態范圍

根據圖2，可以明顯地看到Vc的取值應為：

V_c=（V_cc- 0.3）/2；

根據這個公式，我總結出V_c可以直接取Vcc/2的結論。

但其實這個結論是片面的，該結論只能夠應用在無偏執電壓三極管放大電路中。并不適應于“有偏置電壓放大電路”的設計過程。但是我在后期的“有偏置放大電路”的教程中卻忽視了這一點。

錯誤及糾錯

該結論不能夠適應于“有偏置電壓放大電路”的原因在于“有偏置電壓放大電路”中，三極管的E極并沒有直接接地，而是接了一個電阻到地。這也是導致該電路不能使用以上結論的根源。

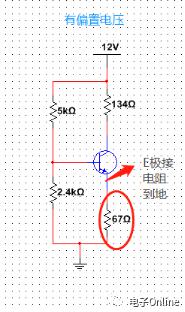

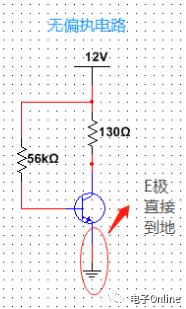

圖3 E極的區別

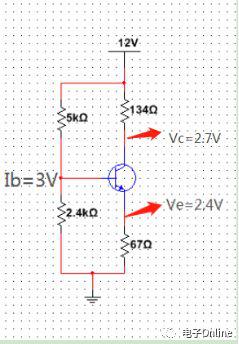

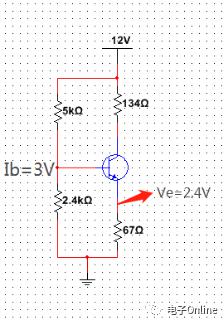

視頻中講到過，“三極管工作在放大狀態，就是不能夠讓它工作在飽和區和截止區”。那根據這一個結論，我們知道，當三極管工作在截止狀態時，Vce=0.3V；同時在“有偏置放大電路”的設計視頻中有講解到，有偏置電路中的E極是受B極的電壓影響的，同時根據實際需求，我們通常將設置在2~3V間。視頻中我們將Vb設置在3V，則Ve就為2.4V。
