選擇三極管時應重點關注哪些參數?(1)
上周說開始盤三極管,周末我專門花時間去研究了小伙伴的留言,又去翻了模電的書,目的是尋找好的切入點。
去翻課本,發現課本上總是會從三極管的發展歷程講起,談?wù)勅龢O管的物理構成,分析內部載流子的傳輸過程,電流的分配關系等等。這些都是偏理論性的,不太符合硬件微講堂的調性,我們要偏工程性,結合應用,貼近實戰。所以,我們直接上面試題吧……
一道面試題
照例,先拋出來一道面試題:我們在選擇三極管時應重點關注哪些參數?這道題,比較偏基礎應用,考察應屆生的基礎最合適不過,所以面試中標率很高?;卮疬@個問題,不需要花哨的邏輯和技巧,只需要把積累的知道倒出來即可。但是如果你能稍微拓展一下,可能會讓面試官眼前一亮。
眾里尋他,一臉懵

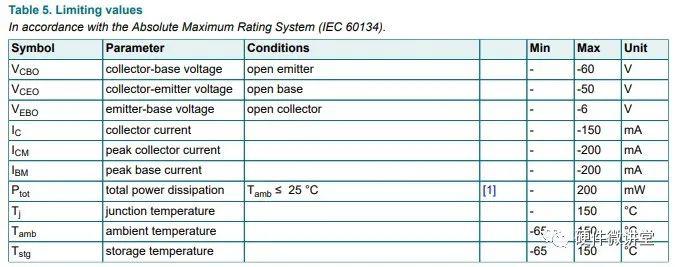

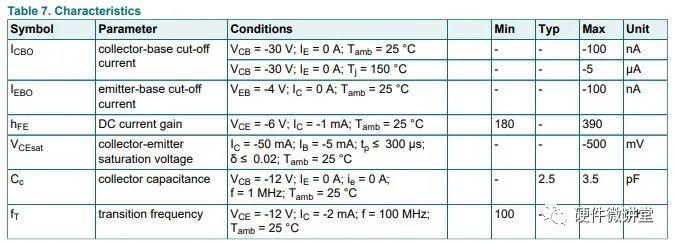

如下圖所示,隨便打開一份BJT三極管的規格書,里面少說有十幾個參數。哪幾個應該重點關注,哪些不用重點關注。如果是自己沒有進行過選型設計,這道題回答起來估計不太容易,可以說是:眾里尋他,一臉懵!
這么多的參數,我們該如何去甄選,去界定呢?
不急,這里有三個錦囊,我們照著去“抄作業”即可。
錦囊一
去賣元器件的電子商城上看看,比如貿澤電子、立創商城等。商城為了方便客戶快速找到他們想要的目標器件,設置了多個篩選條件。那這些篩選條件,正好就是我們進行三極管選型時需要重點關注的參數特性。

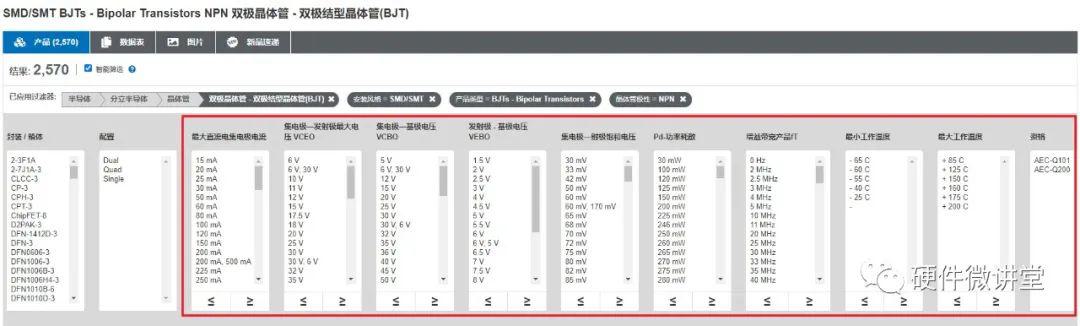

下圖是在貿澤電子上檢索三極管的局部截圖:

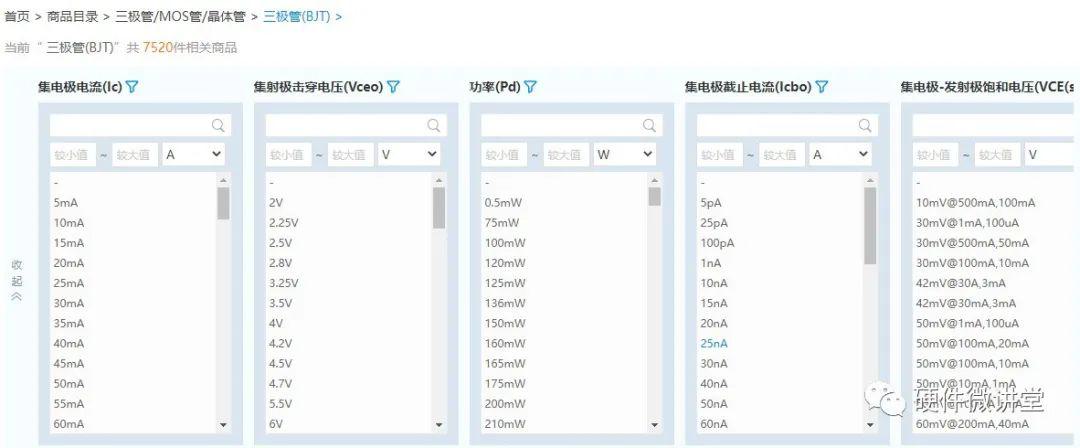

下圖是在立創商城上檢索三極管的局部截圖:
如果你覺得電子商城的數據不太有說服力,OK,沒關系,請繼續打開第二個錦囊。
錦囊二
去元器件大廠的官網看看,比如Onsemi、Nexperia。官網同樣羅列一系列參數篩選條件,便于客戶做選擇。

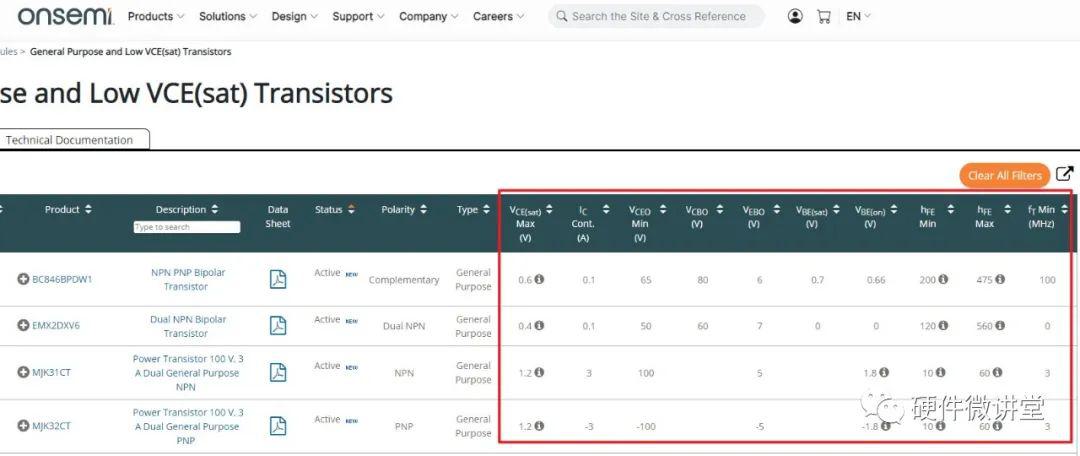

如下,Onsemi官網關于三極管選型的局部截圖:

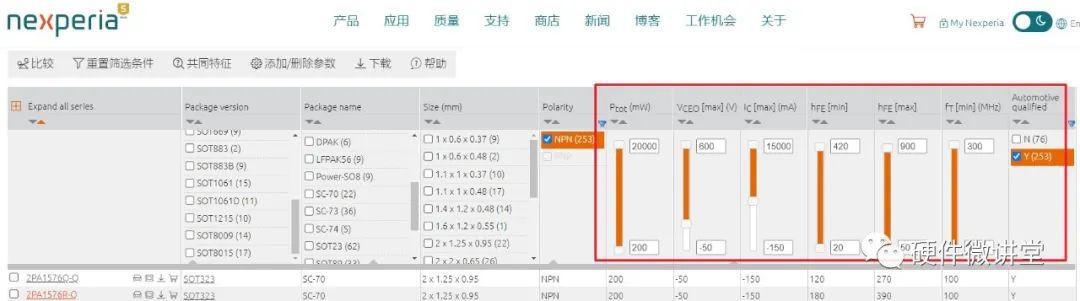

如下,Nexperia官網關于三極管選型的局部截圖:
你可能覺得官網給的選型參數太多,不好記。OK,請繼續打開第三個錦囊。
錦囊三
去實際找一份規格書,看看規格書第一頁,一般都會注明“Features”或“Quick reference data”。
對!這里體現的就是該三極管的最關鍵的特性。你能首先把這些個特性回答出來,準沒錯!

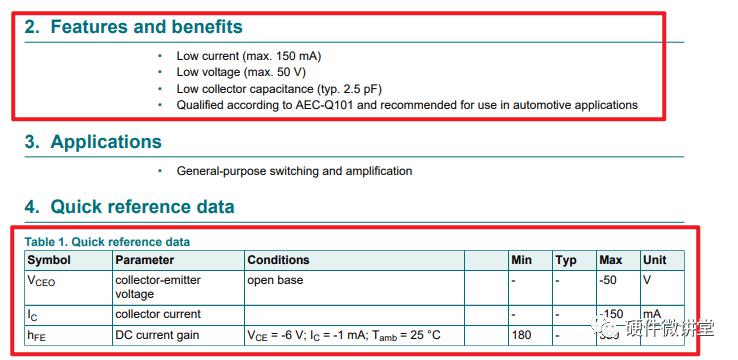

如下圖為Nexperia 某個三極管的Datasheet首頁截圖:
總結
聊到這里,今天要和大家聊的內容也差不多了。簡單梳理下今天聊的內容,三個錦囊妙計,助你快速鎖定三極管在選型時的關鍵特性。
①錦囊一:電子器件商城;
②錦囊二:元器件官網;
③錦囊三:器件規格書的第一頁“Features”或“Quick reference data”。
