引言

MIL-STD-1553B總線（以下簡稱1553B總線）是美國定義的一種軍用串行總線標準，全稱為飛機內部時分制指令/響應式多路傳輸數據總線，它規定了數字式時分制指令/響應型多路傳輸數據總線及其接口電子設備的技術要求，同時規定了多路傳輸數據總線的工作原理和總線上的信息流及要采用的電氣和功能格式。1553B總線的地位日益突出，已廣泛運用于航空航天、海上武器、地面武器等領域。近期基于1553B總線通信的某型飛機導彈發射裝置（在測試系統中作為RT遠程終端）在進行性能測試時發現隨動測試方位角及俯仰角均為0。的故障，正常應該為±20。。本文就該問題進行分析，找出了故障的原因，并給出了解決處理方案，避免故障重復發生。

1系統介紹

導彈發射裝置在性能測試時的組成如圖1所示。

圖1中，專用測試設備用來模擬飛機上武器外掛管理系統和導彈，通過1553B總線和導彈發射裝置進行通信，模擬導彈接收導彈發射裝置傳遞的信號。

導彈發射裝置中安裝了一個信號控制盒和電子部件，信號控制盒專門負責和飛機用1553B總線進行通信，將總線信號變?yōu)槟M信號輸入給電子部件，經電子部件對信號變換后輸出給導彈，在傳遞的信號中包含將飛機雷達目標位置信號傳遞給導彈導引頭，以便導彈發射后跟蹤摧毀目標。

圖1導彈發射裝置，性能測試組成圖

2故障原因分析

從系統的組成及工作原理分析，本故障的原因?yàn)?553B總線通信異常。為了驗證是否是外圍專用測試設備故障，用之前交付的導彈發射裝置進行測試，隨動測試性能合格，設備原因基本可排除。

將導彈發射裝置中的信號控制盒單獨進行測試，發現其和試驗臺無法進行總線通信。在信號控制盒內負責和專用測試設備進行1553B總線通信的電路為BU-61580總線接口芯片，該芯片為美國DDC公司生產的1553B總線協議芯片，該協議芯片包含微處理器和1553B總線之間完備的接口，集B（總線控制器）、RT（遠程終端）、BM（總線監控器）三種工作模式為一身，封裝為70引腳的DIP,傳輸時使用1.41:1的變壓器。BU-61580內部集成了雙收發器邏輯、編解碼器、協議邏輯、內存管理和中斷控制邏輯。

隨后對信號控制盒內給BU-61580總線接口芯片供電電源模塊監測發現，電源模塊無輸出，更換新的電源模塊后單獨對信號控制盒測試總線通信正常，性能合格。將修復后的信號控制盒重新裝回導彈發射裝置，進行隨動測試，隨動測試方位角及俯仰角均為0°依然故障，可排除電源模塊故障是造成隨動測試故障的原因，測試過程中發現專用測試設備電流變大到3A，而正常情況下為1.5A。經仔細檢查信號控制盒發現，BU-61580總線接口芯片的一角顏色發黃，經對其他隨動測試故障品檢查，該芯片均存在顏色發黃現象。對故障產品再次測試，用手觸摸BU-61580芯片發黃部位很快燙手，將BU-61580總線接口芯片和之前交付產品中的芯片進行比較發現，該芯片的版本不同，之前交付的為D版本，而該次故障芯片為E版本。

對兩種版本全新的BU-61580芯片送第三方權威檢測部門進行對比檢測，從提供的產品故障情況及發現的芯片發燙異常，檢測方分析認為是芯片發生了閂鎖效應。

閂鎖效應是指在CMOS器件所固有的寄生雙極晶體管被觸發導通，在電源與地之間形成低阻抗大電流通路，導致器件無法正常工作，嚴重時甚至燒毀器件的現象，這種寄生雙極晶體管存在CMOS器件內的各個部分，包括輸入端、輸出端、內部反相器等。閂鎖一般發生在外圍與輸入、輸出有關的地方。ESD和相關的電壓瞬變都會引起閂鎖效應，是半導體器件失效的主要原因之一。

檢測方首先對兩種版本的器件的數字芯片進行了閂鎖試驗，給器件的54腳接入5V直流電源，18腳接地，然后用浪涌試驗儀給54腳弓|入正向浪涌電壓，直到電壓達到9V時靜態電流從0.05A突變?yōu)?.15A。在立體顯微鏡下對電路內部數字芯片的壓焊絲進行仔細檢查，結果未發現有壓焊絲過流熔斷現象。兩種版本器件該項試驗結果基本一致。

檢測方繼續對E版本芯片內部收發器芯片進行抗浪涌試驗，試驗中分別給電路的68端、38端加5V直流電壓，69、37端接地，然后用浪涌試驗儀分別給68端、38端引入浪涌電壓，68端電壓達到13V時靜態電流從0.02A突變?yōu)?.08A，38端電壓達到12.5V時靜態電流從0.02A突變?yōu)?.09A。在立體顯微鏡下對收發器芯片的壓焊絲進行仔細檢查，結果未發現有壓焊絲過流熔斷現象。對D版本新品內部收發器芯片進行抗浪涌試驗，試驗結果當68、38端電壓升至20V、19.5V時,靜態電流從0.02A突變?yōu)?A，在立體顯微鏡下對收發器芯片的壓焊絲進行仔細檢查，結果發現壓焊絲出現過流熔斷現象。

從試驗結果可以得出的結論是：E版本的BU-61580芯片內部收發器當外部浪涌電壓達到12.5?13V時發生閂鎖效應,而D版本芯片內部收發器受到浪涌電壓達到19?20V時發生閂鎖效應,E版本器件較D版本耐受外部電壓浪涌的能力弱。

是否器件的差異就是造成此次故障的根本原因呢？其實不然。器件的差異只是出現故障的一個誘因，從分析結果看器件發生了閂鎖而導致不能正常通信，那么發生閂鎖的原因是什么呢？為什么信號控制盒單獨進行性能測試沒有發生閂鎖,而裝入導彈發射裝置后進行測試就發生了閂鎖呢？

繼續對信號控制盒測試系統和導彈發射裝置測試系統進行了比較，發現它們?cè)跍y(cè)試時使用的測試數據總線耦合方式均為直接耦合，但試驗電纜的長度不同。信號控制盒測試電纜較短，受到的外界干擾較小，而導彈發射裝置的測試電纜較長，按照1553B總線通信協議，不能采用直接耦合方式,而應該采用如圖2所示的間接耦合，即變壓器耦合。

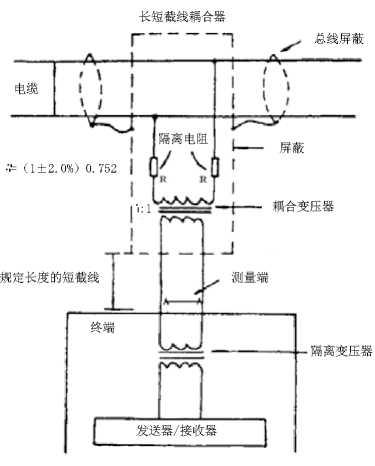

圖2變壓器耦合的數據總線接口

間接耦合是指終端通過一個次級隔離變壓器連接到主電纜上，隔離變壓器位于終端設備的外部，主電線兩端通過阻值等于電纜特征阻抗的電阻與耦合變壓器相連，以確保傳輸線不匹配造成的反射最小。間接耦合與直接耦合相比，具有較好的電氣隔離、阻抗匹配和較高的噪聲抑制性能，電氣隔離避免了終端故障或者短截線阻抗失配對主總線的影響，在實際的應用中應優先選擇變壓器耦合方式。間接耦合方式的短截線長度應小于6m。而直接耦合方式，短截線長度應小于0.3m。

從以上分析可以得出本次故障的根本原因?yàn)閷?dǎo)彈發射裝置測試系統采用的1553B總線通信接口耦合方式不正確，導彈發射裝置測試系統電纜較長，容易受到外界的干擾，從而使本身耐受浪涌電壓能力較弱的E版本BU-61580總線接口芯片發生了閂鎖，導致總線不能通信，從而導致隨動測試故障,而信號控制盒部件測試試驗臺由于電纜較短，測試環境相對較好，提供給產品的浪涌電壓較小，總是達不到E版本BU-61580閂鎖電壓，因此部件測試中未暴露出問題。

3糾正措施

根據以上分析的故障原因，對導彈發射裝置的測試系統進行改進，購置兩個總線耦合器和兩個終端電阻，按照?qǐng)D3所示接線。同時對信號控制盒部件測試試驗臺進行了加裝耦合器的改進完善。

圖3測試系統改進后總線電纜接法

4糾正措施有效性驗證

61580的不同導彈發射裝置反復進行測試，未發生故障，證明本次采取的糾正措施有效。

5結語

電子產品在分析排故時不能受表象所迷惑，當沒有找到問題的真正原因而采取了措施，這個措施實際是無效的。在使用1553B總線通信時，總線控制器BC和遠程終端RT之間的接口是有嚴格的規定,各遠程終端RT掛接在主總線上時應優先采用間接變壓器耦合方式。按照本文給出的接法改進后,導彈發射裝置隨動測試故障消除。
