引 言

隨著經濟社會的發展，許多大中城市正在從“生產城市” 向“消費城市”轉型，各商業體蓬勃發展。本文通過高德地圖采集西安市基礎路網、公交線路、地鐵線路和商業 POI 數據，通過淘票票采集西安市影院數據，將以上數據進行預處理后，均存儲于數據庫（Structured Query Language，SQL）中，并在數據庫中進行數據運算，對各影院位置進行評估，再通過 Java 進行后端數據調用推送至前端網頁呈現。

SQL 是由 Microsoft 開發和推廣的關系數據庫管理系統（Relational Database Management System，RDBMS），是關系型數據庫管理系統的標準語言。其擁有強大的數據處理能力， 可處理千萬級別的數據量，擁有圖形化用戶界面、豐富的編程接口以及對 Web 技術的支持，被廣泛應用于動態開發、關系數據和商業智能。

1 數據預處理

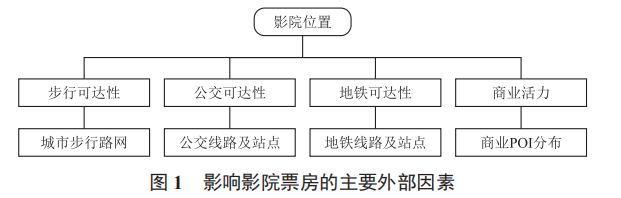

本文采用的衡量影院位置優劣的標準是票房收入，影院數據采集自淘票票專業版，該影院數據包括各月份的票房收入、影院廳數、座位數等屬性。在此基礎上，為了盡可能規避影院內部因素對票房收入的影響，將各影院 12 個月的票房收入取平均值，且剔除 3 個廳數以下的影院。預處理影院數據后，重點關注外部因素對影院票房收入的影響。本文關注研究了步行可達性、公交可達性、地鐵可達性及商業 POI 等外部因素，如圖 1 所示。

通過高德地圖采集西安市基礎路網、公交線路、地鐵線路和商業 POI 數據。其中，基礎路網包括所有行人可通行的部分，即主干路網、支干路網及公園、小區路網等，該部分?jǐn)?shù)據能夠保證步行可達性計算的準確性。公交可達性的計算中，剔除了站點較少的直達線路及偏遠地區線路，著重分析西安市三環以內主城區可達性。地鐵線路選擇已通車運行的3 條地鐵線路，未涉及規劃線路與在建線路。商業 POI 數據采集自西安市范圍內的餐飲與購物 POI 數據，用 POI 的密度間接反映區域商業活力。

在 Arcgis 內，將西安步行路網按照每隔 30 m 的距離打斷為小路段，并將這些小路段轉換為路段采樣點，而后通過臨近計算或插值的方法，將相關屬性數據轉換到采樣點上， 把所有數據存入數據庫以分析調用。

2 用戶界面設計

用戶界面不僅是軟件應用的重要組成部分，同時還應是良好的人機交互界面，快捷方便，簡明扼要，展示、引導用戶使用絕大部分程序功能。JSP（Java Server Pages）是 Java 服務器頁面，具備 Java 技術的簡單應用與完全的面向?qū)ο螅?具有平臺無關性，且安全可靠，主要面向因特網的所有特點， 具有多平臺支持。

窗口是人機對話的重要組成部分，用戶登錄界面包含賬戶、密碼及驗證碼，用戶可通過該界面進行登錄，并最終查詢數據可視化結果，可實現同時為多位用戶提供數據可視化界面。用戶登錄界面如圖 2 所示。

圖 2 用戶登錄界面

3 數據庫通信設計

數據庫訪問技術是連接數據庫與 Java 客戶端之間的必備橋梁。目前，Java 語言訪問數據庫已經有了一套 API。

3.1 JDBC編程接口

JDBC（Java Database Connectivity）是連接 Java 應用程序和數據庫之間的橋梁，是一組標準 Java 語言中的接口和類， 是一種對 ODBC API 面向?qū)ο蟮姆庋b和重新設計，使得 Java 客戶端程序可以訪問各種不同類型的數據庫。Java.sql 提供了多種 JDBC API，其中常見的有 ：Connection 接口，代表與數據庫的連接，通過它調用 createStatement 對象 ；Statement 接口，用來執行 SQL 語句并返回結果記錄集 ；ResultSet 接口，SQL 語句執行后的結果記錄集，必須逐行訪問數據行，可用任何順序訪問列。

3.2 MicrosoftSQLServer 數據庫

數據庫是按照數據結構來組織、存儲與管理數據的倉庫。數據庫有很多種，其中應用最為廣泛的是 SQL Server 數據庫， 它具有使用方便、伸縮性好及相關軟件集成程度高等優點。例如，可提供高性能的數據訪問 ；每個表可處理多達千萬級別的數據量 ；可通過一個簡單的 T-SQL 語句使一個對象在因特網上被訪問，從而創建一個 HTTP 終端 ；支持 OLE DB 與多種查詢方式 ；圖像化的用戶界面，使系統管理與數據庫管理更加直觀、簡單。

3.3 SQL語言

SQL 是結構化查詢語言，也是一種數據庫查詢與程序設計語言，用于存取數據以及查詢、更新和管理關系數據庫系統。

SQL 語言是高級的非過程化編程語言，允許用戶在高層數據結構上工作。它不要求用戶指定對數據的存放方法，也無需用戶了解具體的數據存放方式，所以具有完全不同底層結構的不同數據庫系統可使用相同的結構化查詢語言作為數據輸出與管理的接口，大幅度簡化了用戶的工作。同時， SQL 語言可實現嵌套，具有極大的靈活性與強大的功能。

3.4 關鍵程序設計

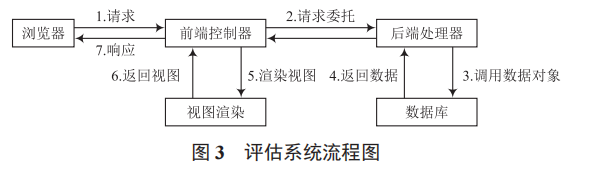

應用軟件時，使用者通過用戶界面與數據庫進行交流與通信，以實現數據傳輸、計算以及可視化功能。本文程序設計中，使用者通過外部設備操作瀏覽器，向前端控制器發送相應請求，前端控制器收到請求后交由后端處理器進行數據庫操作，數據由數據庫返回至后端處理器，經前端控制器交由視圖渲染后呈現于瀏覽器上。評估系統流程如圖 3 所示。

用戶瀏覽所呈現的影院評估可視化結果如圖 4 所示。圖中左側顯示了根據本文研究量化后的西安現有各影院綜合評分，右側的點是各影院在地圖上的空間分布，其大小因其評分高低差異有所不同，點的大小與評分成正比。由此可方便用戶直觀地看出不同影院間的評分差異。

圖 4 用戶瀏覽所呈現的影院評估可視化結果

在瀏覽器窗口中，可任意在地圖上點擊代表各影院的點獲取影院評分的詳細指標，影院各指標的具體評分如圖 5 所示。在該對話窗口中，可直觀地得到各影院的票房數據、影院廳數等具體數值，同時也可得到各種可達方式以及餐飲、購物 POI 評分。

圖 5 影院各指標的具體評分

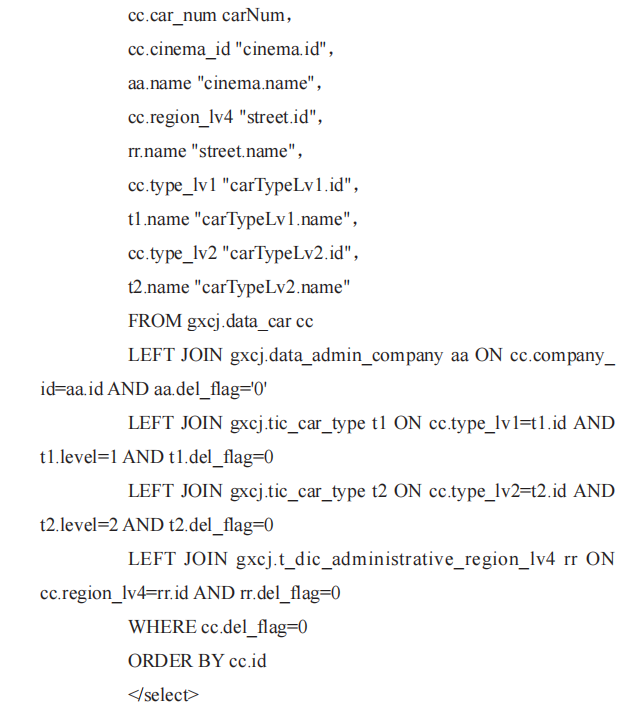

從 SQL 中提取數據的相應數據庫配置程序代碼如下 ：

MyBites 數據庫配置 ：

存放對應的 sql 語句，和 dao 層相對應 ：

Ex ：

<select id="findList" resultType="Car">

SELECT cc.id，

4 結 語

Java 功能強大，具有簡單性、健壯性、安全性、可移植性、多線程等優點，Hadoop 框架及其他大數據處理技術足以勝任本文研究涉及的數據量。JSP 是 Java 服務器頁面，是用來封裝產生動態網頁的處理邏輯，它將網頁邏輯與網頁設計和現實分離，支持可重用的基于組件的設計，使基于 Web 的應用程序的開發變得迅速、容易。本文將 Java 與 SQL 相結合， 利用堆棧原理，將數據可視化動態地展示于用戶面前，更直觀方便地體現了數據的說服力。
