德國,格羅斯?jié)h斯多爾夫,2021年11月2日訊——Spectrum儀器今日宣布M2p系列PCIe卡正式面向市場推出。該系列產品在125MSample/s的速度范圍內,對于信號采集與波形生成的多通道測試與測量更具經濟效益。

市場對于多通道測試的需求從未像現在這樣迫切。隨著電子元件、設備和系統的復雜性日益增加,目前業內會通過陣列和并行技術提升產品性能。反之,在產品測試時則需要在更高速度下,同時進行大量的測量。M2p系列產品提供了更為便捷的解決方案,為定制化測試系統創建出數十個乃至數百個模擬和數字通道。

數字化儀、AWG與數字I/O卡

M2p系列含有三類不同的儀器,共39款。其中包括24款用于模擬信號采集的數字化儀,14款用于模擬信號生成的任意波形發生器(AWG)和一個用于采集或生成高速數字信號的數字I/O卡。該系列PCIe的速度非凡,幾乎可以安裝在任何PC或PCIe擴展機箱,用以訪問最新和最先進的PC硬件與軟件。

為采集或生成高精度和高分辨率的模擬信號,該系列的數字化儀和AWG卡均采用了行業領先的16位技術。單獨的卡片提供1、2、4或8個完全同步的通道,并可根據不同速度等級選擇。數字化儀的采樣率高達5、20、40、80或125 MS/s,而AWG的最大輸出速率為40、80或125 MS/s。

對于邏輯分析或模式生成等需要大量數字通道的應用,M2p系列也為其提供了專用的卡片。M2p.7515-x4型號提供了32個并行通道,可對1kHz到125MHz的時鐘速率內采集或生成數字信號進行編程。

通用技術可降低成本,使多張卡片協同合作

M2p系列產品使用了一個共同的平臺板,其上安裝了不同的模塊以創建39個不同的模型。共享基卡技術方便不同設備更好的協同合作,提供類似的功能與編程能力。共享技術還能夠降低生產成本,并提升產品的可靠性。

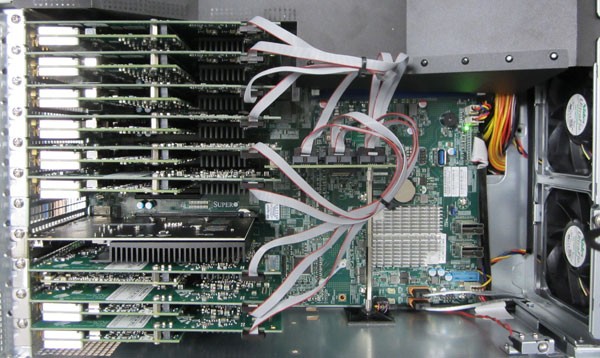

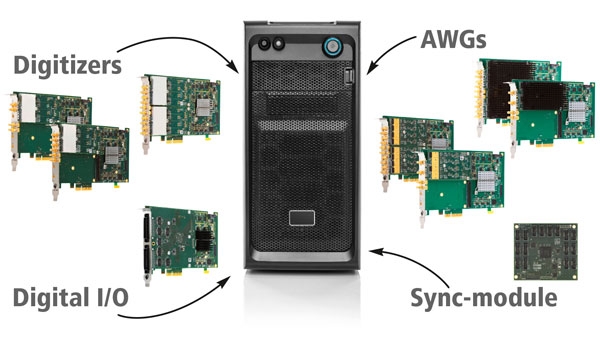

該系列產品的另一個優點是時鐘和觸發電路共享。所有產品可通過“Star-Hub”提供的一個時鐘和觸發分配模塊連接并提供完整的系統同步。Star-Hub最多可連接16張卡片,并使其易于創建多達128個模擬或512個數字通道的系統。M2p系列幾乎可混合搭配任何數字化儀、AWG和數字I/O卡,以便搭建定制化的多通道測試系統。

例如,您可以使用6個M2p.5923-x4數字化儀卡建立一個擁有48個通道的系統,且每條通道的采樣率均高達20MS/s。這是一個非常適合在MHz頻率范圍內采集信號的速度等級。同時,它也非常適合于超聲波成像、機械測量、激光雷達、流體力學、地震研究和科學實驗等應用。

在系統中添加AWG卡能夠為刺激響應或閉環測量輕松搭建自動化測試平臺。M2p系列AWG在60MHz頻率和±12 V輸出擺幅下幾乎可以生成任何波形。多個AWG能夠通過Star-Hub相連,您可以在一臺PC上構建多達80個完全同步通道的信號源。這種構建復雜系統的方式對于應用中需要進行刺激電子設備具有成本效益,其中包括機器人、機電一體化、組件驗證、光收發測試,甚至作為完整的設備模擬器。

可以其它設備搭配、匹配乃至整合

數字化儀和AWG通過前面板連接器共享,用于接收來自其他設備的信息。用于外部觸發器和時鐘輸入的連接器由四個可單獨編程的多功能連接器組成。這些多功能連接器可用于同步數字I/O,異步I/O線和邏輯觸發輸入。如果您對I/O能力有更高的要求,還可選擇一個附帶模塊增添16條額外的數字線。

M2p系列產品為Windows和Linux配備了完整的驅動程序,并能夠使用C/C++、LabVIEW、MATLAB、Visual Basic .NET、Python、Julia和其它主流語言進行編程。該產品提供5年質保,在整個產品生命周期提供免費的軟件和固件更新。Spectrum儀器在設計和制造快速數字化儀、AWG和數字I/O產品方面擁有豐富的經驗,其產品卓越的品質更是受到國際認可。

關于Spectrum儀器

Spectrum儀器成立于1989年,迄今為止設計和研發了多款模塊化數字化儀及發生器產品,其中包括PC卡(PCIe和PXIe)以及獨立以太網設備(LXI)。在過去30年間,Spectrum獲得了業界的廣泛認可,旗下產品也被用于行業領軍企業及一流大學的眾多產品和科研項目中。Spectrum儀器總部位于德國漢堡附近的漢斯多爾夫,憑借卓越的技術能力和優質的客戶服務享譽全球。更多信息請訪問官網www.spectrum-instrumentation.com。
