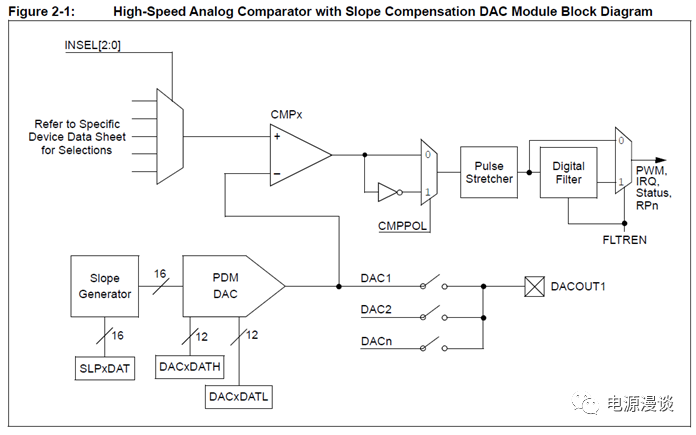

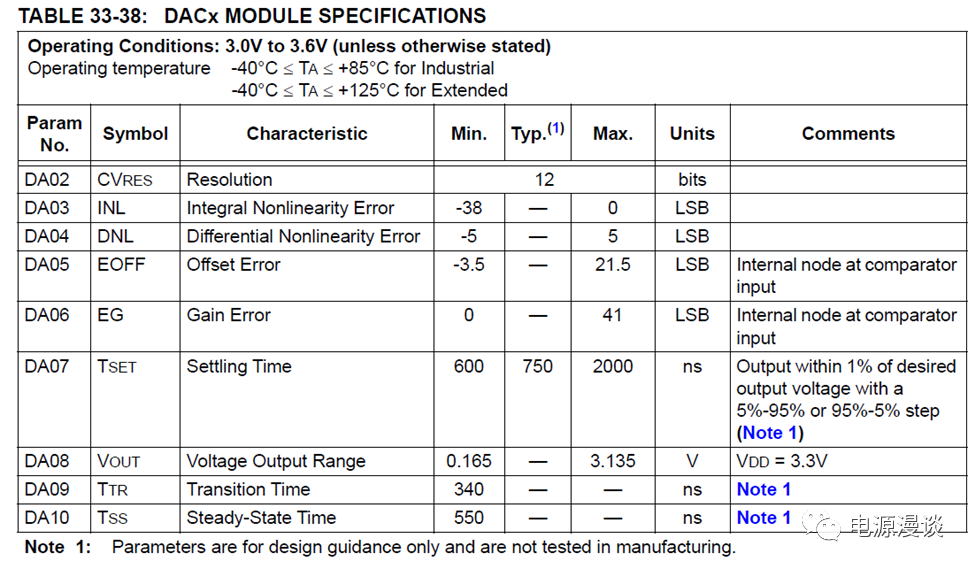

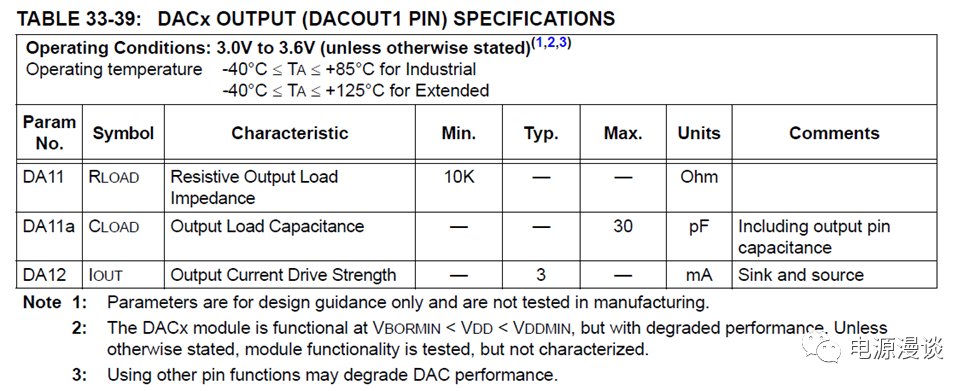

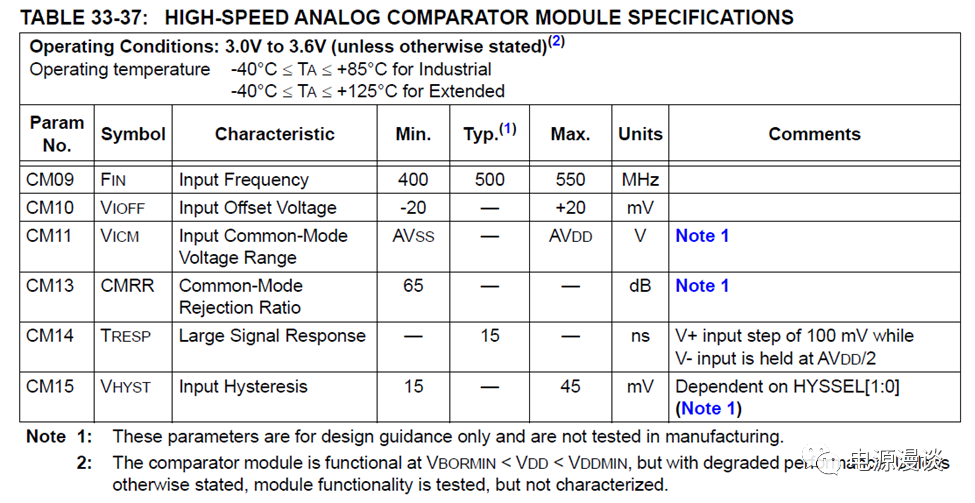

淺談數字電源中硬件比較器功能及重要特性 時間:2025-06-08 16:17:20 手機看文章掃描二維碼隨時隨地手機看文章 硬件比較器在數字電源應用中具有非常重要的作用,本文梳理一下dsPIC33C中其基本功能及特性。首先,它是帶有斜率補償?shù)腄AC模塊的高速模擬比較器,當用CPU 和 ADC捕捉一些信號很難滿足系統時效時,可以將它用于監控電源轉換應用中的關鍵信號如電壓、電流和其他關鍵信號。每個高速模擬比較器模塊都是由高速比較器、脈沖密度調制 (PDM) DAC模塊和斜率補償單元組成。DAC/比較器模塊的實例數量取決于器件,請參閱特定于器件的數據表以了解可用性。比較器模塊可用于實現 峰值電流模式控制、臨界導通模式(變頻),和滯環控制的電源控制系統。有一點需要注意的是DACOUT1 這個引腳在任何情況下都只能輸出單個DAC ,如果使能了多個 DACOEN 位,則DACOUT1引腳將是多個信號的組合。接下來我們看一下比較器的組成部分包括哪些?具有斜率補償 DAC 的高速模擬比較器由以下部分組成主要特征:? 軌到軌模擬比較器? 每個比較器最多有五個可選輸入源:最多四個外部輸入來自 PGA 模塊的多達三個內部輸入? 可編程比較器滯環? 可編程輸出極性? 中斷產生能力每個比較器都有專用的脈沖密度調制 (PDM) 數模轉換器 (DAC) :- 具有12位分辨率多模多極 RC 輸出濾波器:-----注意這個濾波器屬于DAC模塊部分。-過渡模式:提供最快的響應-快速模式:用于跟蹤 DAC 斜率- 穩態模式:提供 12 位分辨率DAC專門支持以下模式:-斜坡生成-滯環控制 -三角波硬件比較器往往和高速PWM模塊結合使用,它對高速 PWM 模塊的功能支持包括:-PWM占空比控制-PWM周期控制-PWM故障檢測接下來,我們簡述一下各個組成部分的細節特性,具有斜率補償 DAC 模塊的高速模擬比較器由高速比較器、脈沖密度調制 (PDM) DAC 和斜率補償單元,這三個主要單元組成。如前所述,一個器件中通常具有該模塊的多個個體,具體參見器件數據手冊的可用模塊的數量。斜率補償單元提供用戶定義的斜率,可用于改變 DAC 輸出,此功能在峰值電流模式控制等應用中非常有用,其中斜率需要補償以維持電源的穩定性,用戶指定斜率補償?shù)姆较蚝妥兓俾剩⑶?DAC 的輸出被修改。DAC 由一個 PDM 單元和一個后級的數控多級RC 組成。PDM 單元使用相位累加器電路,來生成脈沖輸出流,這脈沖流的密度與輸入數據值成正比,而這個密度是相對于累加器支持的最大位寬的。輸出脈沖密度代表所需的輸出電壓,脈沖流通過 RC 濾波器進行濾波,產生模擬電壓。DAC 的輸出連接到比較器的負輸入,正輸入可以使用多路復用器從輸入引腳或PGA輸出選擇。該比較器提供高速運行,典型延遲為 15ns。比較器的輸出可以通過脈沖展寬器和數字濾波器塊進行處理,這可以防止比較器對意外的快速瞬態信號的響應。圖1顯示了具有斜率補償DAC模塊的高速模擬比較器的框圖, DAC 模塊可以在四種模式之一下運行:斜率產生、三角波、滯環或作為普通 12 位 DAC。這些模式中的每一種都可以用于各種電源應用,例如峰值電流模式控制、臨界導通模式控制和滯環控制模式。圖1 比較器內部結構從這個圖上可知,所有DAC都可以通過使能其輸出在DACOUT1上輸出,但是需要注意任何一個時刻只能輸出一個DAC信號,這個信號可以用于調試觀察電路信號??驁D上除了展示了正和負輸入之外,還指出了比較器輸出極性修改,輸出濾波,輸出觸發中斷,及對PWM模塊的作用等,功能一目了然。除了原理框圖,比較器有一些典型參數,在規格書的電氣信息部分也有說明,如圖2所示,圖2 比較器的典型規格注意這里比較器的輸入時鐘頻率為400M-550MHz范圍,典型值500MHz,比較器具有一個最大offset電壓+-20mV,比較器的共模電壓范圍是0-AVDD電壓,大信號響應時間為15ns典型值,滯環可以根據相應寄存器設置,范圍在15-45mV.同時,還有一點要注意,比較器參數是表示其設計指導,但是并不會在生產中測試,可以確認的是,在芯片供電電壓VDD在BOR電壓最小值,和VDD電壓最小值之間時,它是可以工作的,但是性能會降低,通常工廠會測試其功能,但是不會進行參數識別。同樣的,比較器攜帶的DAC模塊部分,也在規格書中有一些典型參數供參考,如圖3所示,圖3 DAC模塊典型參數這里我們注意一下DAC輸出電壓并不是從0-AVDD,而是比這個范圍要小一些,其調整時間也是一個值得注意的參數,在上圖測試條件下,可知為600-2000nS之間的時間。其基本的分辨率為12bit,和ADC的分辨率一致。除了DAC模塊的參數特性,其DAC輸出特性規格書也給出了說明,如下圖4,圖4 DAC輸出規格從上述說明看,DAC的輸出驅動能力非常小,只有3mA,所以在使用中需要注意DAC輸出時其負載有多大,且提供合適的輸出負載電阻(不可小于10kohm)和負載電容(不可大于30pF)。 欲知詳情,請下載word文檔 下載文檔
