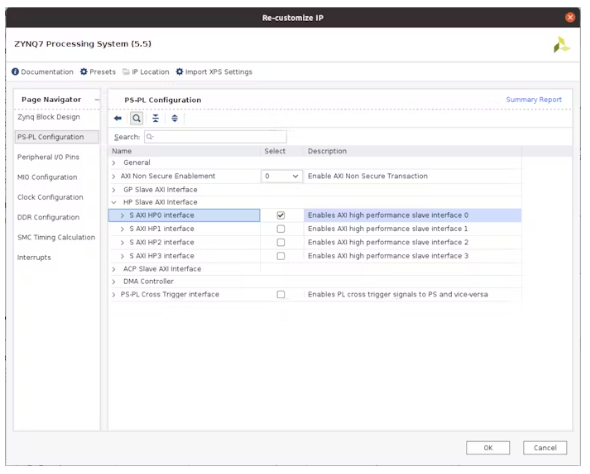

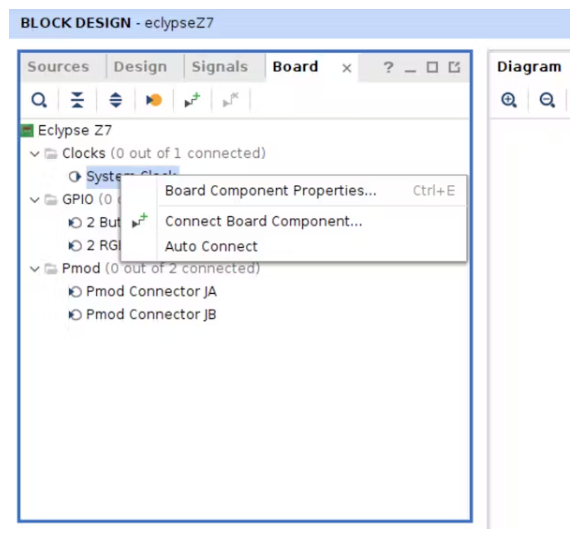

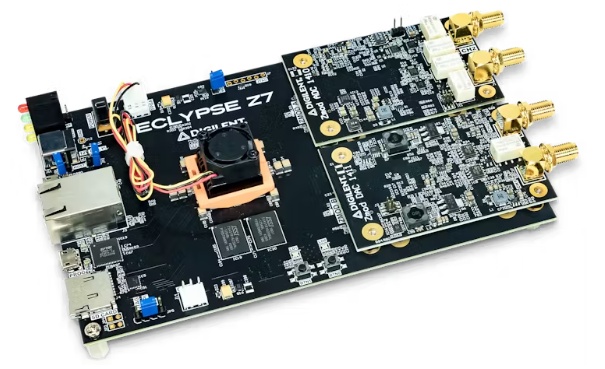

而不是添加一個時鐘向?qū)褂?按鈕或添加IP…選項，切換Board選項卡以從eclipse Z7連接電路板組件/外設。

在時鐘下，右鍵單擊系統時鐘，選擇連接板組件…選擇將系統輸入時鐘clock_CLK_IN1連接到一個新的時鐘向?qū)P。

打開“時鐘向?qū)А钡呐渲么翱冢M(jìn)行以下更改：

?啟用頻率為100MHz，相位為0的clk_out1

?啟用頻率為100MHz，相位為90的clk_out2

?將復位更改為低電平以匹配設計的其余部分。

AXIS數據FIFO

在模塊設計中添加一個AXIS數據FIFO，并啟用主/從AXIS端口的獨立時鐘選項。

這是為了處理穿過二進制代碼的時鐘域，從DDR出來并進入Zmod AWG控制器。

為了詳細說明這一點，Zmod AWG控制器要求DAC_Clk與DAC_InIO_Clk具有相同的100MHz頻率，但與DAC_InIO_Clk相位差為90度。為了生成與另一個給定時鐘有90度相位偏移的時鐘，同時保持與之同步，我發現最簡單的方法是使用時鐘向?qū)е械腗MCM。但是，您不能使用Zynq PS中的PL時鐘(FCLK_CLK)來驅動時鐘向?qū)У腸lk_in，因?yàn)檫@會導致Vivado工具中PL時鐘的重新定義。這就是為什么我必須使用eclipse板的系統時鐘來驅動時鐘向?qū)А?

這意味著Zmod AWG控制器的所有時鐘都由sys_clock時鐘，將其置于FCLK_CLK0域中的AXI DMA控制器的單獨時鐘域中。簡單地使用具有獨立時鐘的FIFO比試圖將所有內容轉換為sys_clock的時鐘域要容易得多(我猜它會有一些自己的問題，試圖將DMA放在上面，因?yàn)閟ys_clock來自以太網PHY而不是eclipse板上的Zynq)。

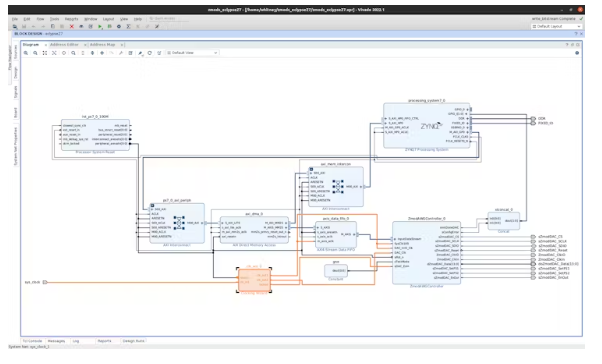

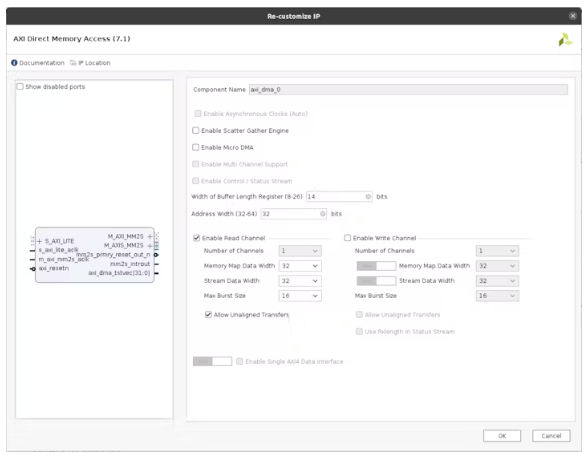

將FIFO的S_AXIS連接到DMA控制器的M_AXIS_MM2S，將s_axis_aclk連接到Zynq PS的FCLK_CLK0，將s_axis_aresetn連接到處理器系統重置的peripheral_aresetn(這將從運行AXIS DMA控制器的連接自動化中生成)，并將m_axis_aclk連接到時鐘向?qū)У腸lk_out1。

Zmod AWG控制器

現在終于到了展示明星的時候了：將Zmod AWG控制器添加到塊設計中并打開其配置窗口。

禁用外部增益配置信號，外部校準信號和SPI間接訪問端口的選項，除非您特別計劃使用它們。使這些端口處于啟用狀態和未連接狀態會導致工具嘗試猜測如何將它們連接起來，以防止意外行為(通常是將它們連接到地面)，這也可能導致意外行為。

將InputDataStream連接到AXIS數據FIFO的M_AXIS，將SysClk100和DAC_InIO_Clk連接到時鐘向?qū)У腸lk_out1，將DAC_Clk連接到時鐘向?qū)У腸lk_out2，將sDAC_EnIn連接到時鐘向?qū)У膌ocked(如果時鐘運行不穩定，啟用DAC的輸出是沒有意義的)。

將aRst_n連接到處理器系統重置的peripheral_aresetn(它將從運行AXIS DMA控制器的連接自動化中生成)。

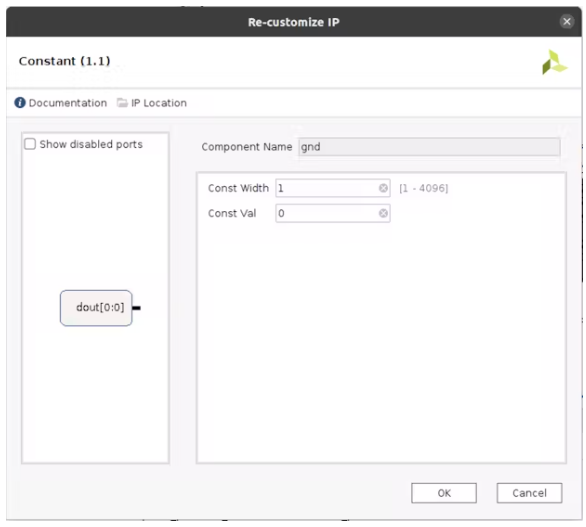

然后將sTestMode連接到“gnd”常量。驅動測試模式信號低只是硬編碼Zmod AWG控制器在正常運行。測試模式僅用于DAC的校準/歸零。

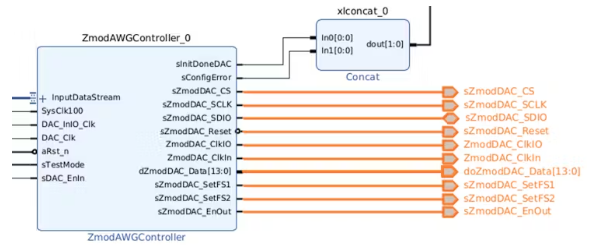

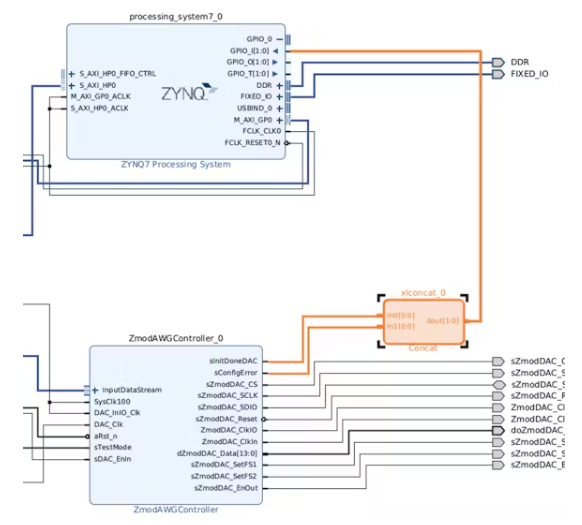

添加一個Concat塊，并將sInitDoneDAC和sConfigError連接到它的輸入。

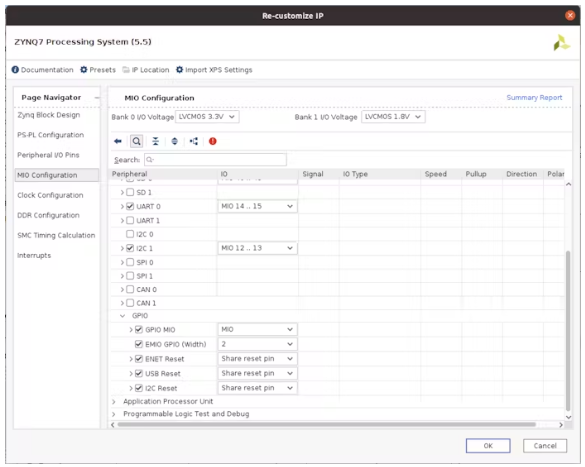

將Concat' sout[1:0]連接到Zynq PS的GPIO_I[1:0]，同時不連接GPIO_O[1:0]和GPIO_T[1:0]。這就是Zynq PS在操作期間如何從Zmod AWG控制器讀取DAC的狀態。

最后，將Zmod AWG控制器輸出的其余部分連接到外部端口(右鍵單擊并選擇“Make external”)。

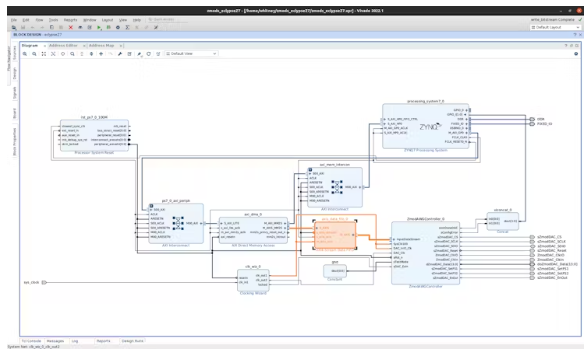

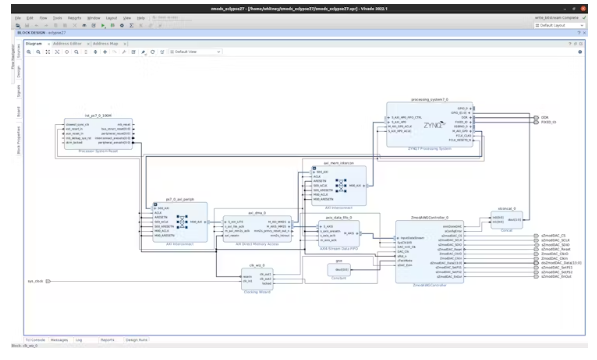

整體塊體設計結果如下：

驗證塊設計以確認沒有錯誤或嚴重警告，然后保存塊設計。保存后，創建一個HDL包裝器實例化它的設計(我已經展示了如何創建一個HDL包裝器在許多過去的項目帖子)。

Vivado約束

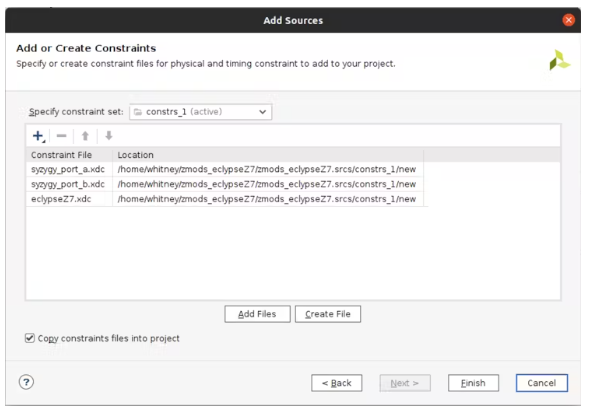

創建三個約束文件(這只是個人偏好，可以都在一個文件中)：一個用于SYZYGY端口a特定信號，SYZYGY端口B特定信號，一個用于eclipse Z7特定信號：

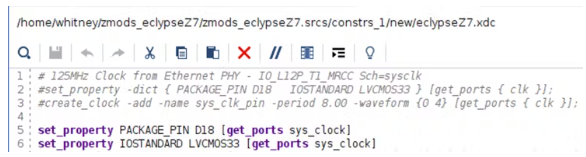

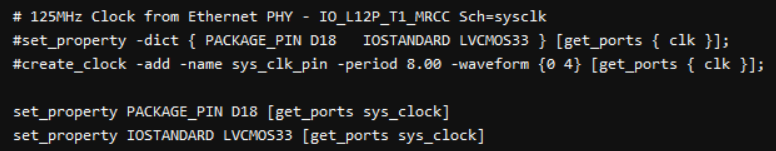

從eclipse Z7信號的約束開始，不要指定eclipse Z7系統時鐘的周期。只需指定FPGA封裝引腳和IO電壓(3.3v)。

指定系統時鐘周期會導致硬件中的路由問題，因?yàn)閂ivado會覆蓋eclipse的板預置文件中的底層板約束文件中的設置，即使您為時鐘周期指定了完全相同的值。

我猜這是2022.1的一個奇怪現象，因?yàn)镈igilent的Github倉庫中eclipse Z7的主約束文件指定了系統時鐘的周期。盲目地復制+粘貼它將導致在實現的設計中出現神秘的方法論關鍵警告，以及硬件中的意外行為，因?yàn)閟ys時鐘驅動的時鐘向?qū)峁┑膬蓚€(gè)時鐘需要同步。

我在SYZYGY端口B上使用AWG Zmod，而在SYZYGY端口A上沒有任何東西，我已經附上了我在下面為您創建的eclipse SYZYGY端口B上的AWG Zmod的約束文件。

出口的硬件

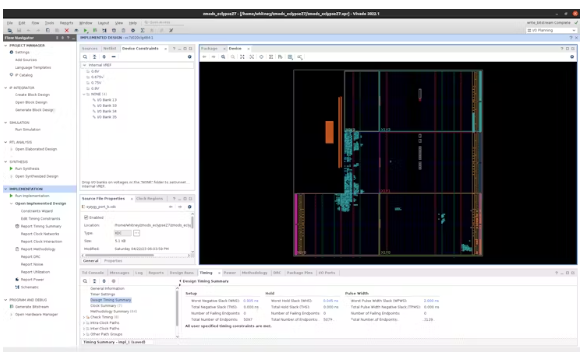

隨著設計的完成，運行合成，實現，并生成一個比特流。打開實現的設計，看看時序結果如何，以及使用了多少可編程邏輯：

最后，選擇File > export > export hardware，按照提示窗口導出硬件設計，包括比特流。
