控制LED亮度是電子和嵌入式系統中的一個基本概念，在可調光照明，顯示背光，甚至電機速度控制中起著關鍵作用。我們使用脈寬調制(PWM)來實現平滑和精確的亮度調節，而不僅僅是開關LED。

PWM的工作原理是快速切換LED在ON和OFF狀態之間的高頻。亮度是通過改變占空比來控制的，占空比代表了信號在每個周期中保持高電平的時間百分比。

當以足夠高的頻率切換時，人眼無法感知在開和關狀態之間的快速切換。相反，由于視覺的持續，LED的亮度呈現為連續的平均值，造成變暗的錯覺。

在本教程結束時，您將學習：

?PWM是什么以及它如何控制亮度。

?如何使用水星板上的analogWrite()函數。

我們開始吧

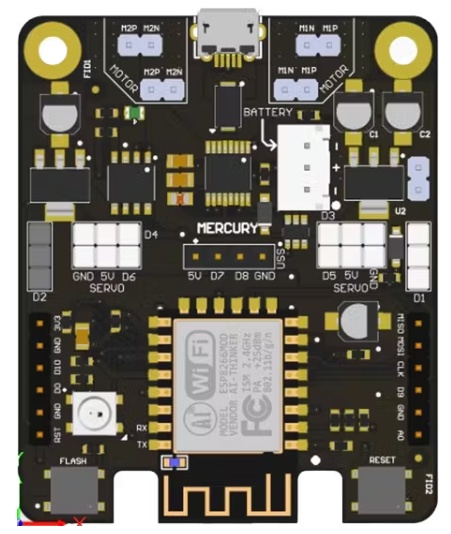

?設置環境-如果您還沒有在Arduino®上添加水星板，現在是這樣做的好時機。

?插入U(xiǎn)SB電纜水星板和連接它您的筆記本電腦。

?請參閱下面的代碼

?當Arduino終端顯示“Connecting…”時，長按FLASH按鈕啟動上傳過程。

這里到底發生了什么?

速成班：了解Arduino®環境中的GPIO控制

對于Arduino®編碼環境的新手，讓我們分解使用數字GPIO(通用輸入/輸出)引腳和analogWrite()函數控制LED亮度的基礎知識。

Arduino中的analogWrite()函數用于在支持的數字引腳上生成脈沖寬度調制(PWM)信號。與digitalWrite()不同，digitalWrite()只是將引腳設置為HIGH或LOW，而analogWrite()通過改變方波的占空比來允許中間輸出電平。

這里，“亮度”表示用戶輸入所需的LED亮度。

在水銀開發板上，高電平是3.3V，低電平是0V。analogWrite()函數使輸出能夠在兩個極端之間實現可感知的電壓。

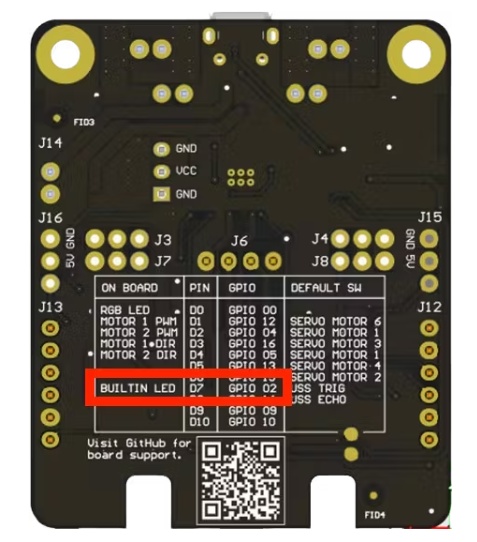

analogWrite()函數接受兩個輸入：引腳和占空比。在Mercury Board上，內置LED連接到引腳D7 (GPIO 2)。通過將占空比設置為0到255之間的值[0 = 0%占空比，255 = 100%占空比]，我們可以平滑地調節LED的亮度。

因此，要將LED亮度設置為50%，代碼如下：

為了使其更具交互性，我們可以引入Serial.parseInt();允許用戶輸入控制LED亮度。這將使用戶能夠輸入[0,255]之間的亮度水平，水星板將讀取并使用相應地調整LED的亮度。

***聲明***

以上提到的一切大體上都是正確的;然而，在使用ESP-12F模塊的水星板上，ESP-12F模塊上的默認內置LED以反向配置連接。這意味著當GPIO 2 (D7)設置為HIGH時，LED關閉，當GPIO 2設置為L(zhǎng)OW時，LED打開。

因此，PWM的行為也被反轉。當PWM值設置為0時，LED以全亮度發光，當PWM值設置為255時，LED完全關閉。否則，概念理解保持不變。

為了解釋這種倒置的LED行為，我們需要在代碼中做一個小的調整，如下所示：

這里，“亮度”表示用戶輸入所需的LED亮度。
