1. 引言

Zephyr是由Linux基金會管理的開源實時操作系統(RTOS) [1]，其前身為用于數字信號處理的Virtuoso操作系統，后被風河(Wind River)收購，更名為Rocket RTOS。2016年它成為了Linux基金會的項目，更名為Zephyr。

Zephyr得到了多家半導體企業的支持，包括恩智浦、意法半導體、瑞薩、北歐半導體(Nordic)、英特爾和德州儀器等，并已經被應用到了眾多設備中，覆蓋了消費電子、能源、醫療、工業、農業等領域[2]。Zephyr的Apache 2.0開源協議授權讓它在非商用和商用解決方案中都可免費使用[3]。

近年來Zephyr的熱度逐漸上升，在嵌入式開發中的采用度逐步增加。Eclipse基金會的《2024年物聯網和嵌入式開發者調查報告》表明，在資源受限設備上使用Zephyr的開發者從2022年的8%增長到了2024年的21%，這已經和裸機直接編程的比例相當，也非常接近第二位的FreeRTOS (29%) [4]。

相比FreeRTOS等小型RTOS而言，教育生態不夠成熟的Zephyr系統規模更大，結構更復雜，這提高了開發者入門和精通的門檻。本文對Zephyr硬件抽象層和設備驅動的架構與實現進行系統性分析，重點闡述了設備驅動模型和設備樹的作用。為了展示基于Zephyr的嵌入式軟件開發，本文在BBC micro:bit V2開源硬件上構建樣例Zephyr設備驅動和應用程序，并做解釋和驗證。

2. Zephyr的硬件抽象層和配置概述

Zephyr有著完善的設備驅動支持，而且高度可配置。作為L(zhǎng)inux基金會的項目，它用到了和Linux內核類似的工具，特別是設備樹(Device Tree)和Kconfig配置語言。本章將對與開發息息相關的硬件抽象化和配置進行概述。

2.1. 設備驅動模型

Zephyr的設備驅動模型負責初始化系統中所有的驅動程序，為系統中的所有設備驅動提供了統一的配置方法[5]。如圖1所示的是設備驅動模型的概覽。

Zephyr中每一種子系統驅動(UART、I2C等)都有著泛用類型(Generic Type，非設備特定)的接口，具體的驅動實現會提供實現這些驅動接口函數的指針。在圖1中可以看到，在子系統2中有兩種設備驅動的實例，但是兩種驅動都會提供泛用API 1到3的實現。應用程序代碼可以在兼容的設備上直接使用泛用API，具體驅動的實現代碼會被調用。如子系統1中所示，同一種驅動可以在系統中多次實例化，比如多個UART接口。

設備驅動代碼在初始化時也會為每個設備提供驅動特定的配置，即圖1中的struct config。在實際代碼中這可能是通過Kconfig配置的參數，比如顯示器的刷新頻率。驅動代碼還可以為每個驅動指定一個結構用于存儲相關的數據。

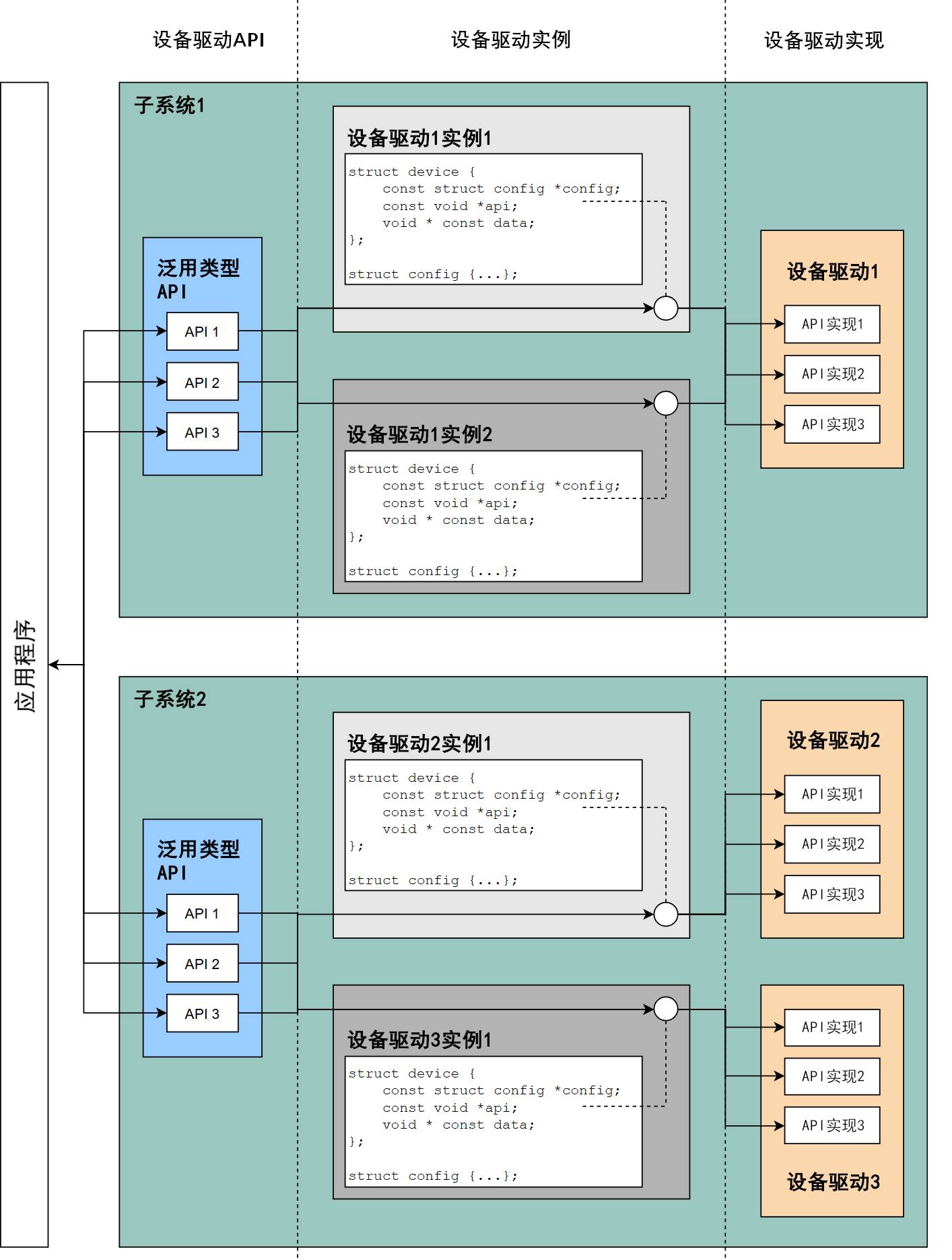

Figure 1. An overview of the device driver model (source: zephyrproject.org)

圖1. 設備驅動模型概覽(來源：zephyrproject.org)

一個驅動的泛用接口定義會出現在驅動的頭文件中，圖2中定義了subsystem子系統的泛用接口subsystem_do_this和subsystem_do_that函數。圖3中的my_driver驅動實現了自己的do_this和do_that函數，并將它們的指針填入了驅動API結構(do_this和do_that成員)。注意應用程序代碼應該直接使用subsystem_do_this/that函數，這兩個函數會通過DEVICE_API_GET宏進入正確的驅動接口實現，即my_driver_do_this/that函數。在實際的驅動中，subsystem會被替代為能夠代表設備的名稱，例如在通用的顯示驅動接口(include/zephyr/drivers/display.h)中，subsystem被替代為了display。

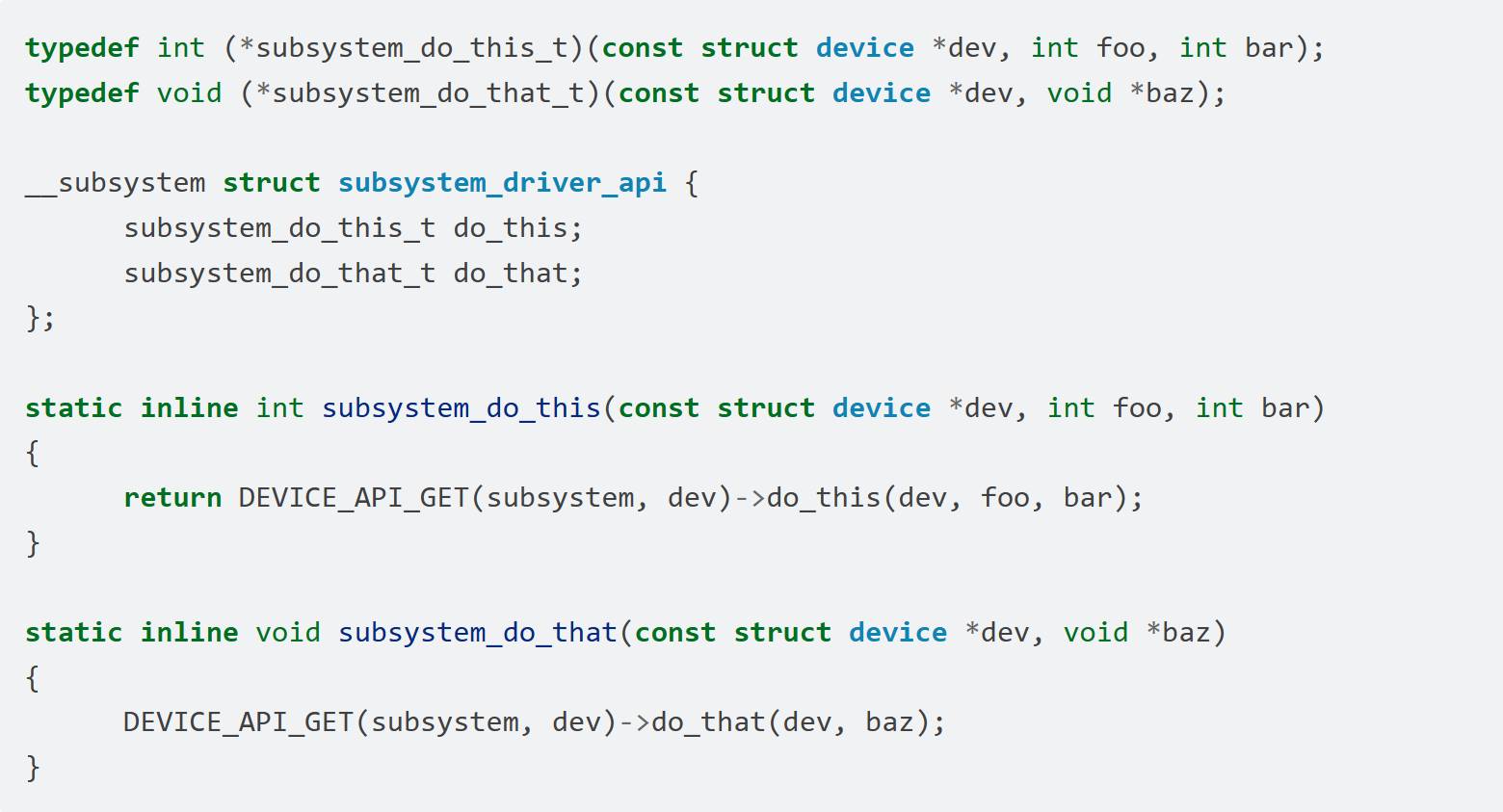

Figure 2. A sample driver interface definition (source: zephyrproject.org)

圖2. 樣例驅動接口定義(來源：zephyrproject.org)

Figure 3. A sample driver implementation (source: zephyrproject.org)

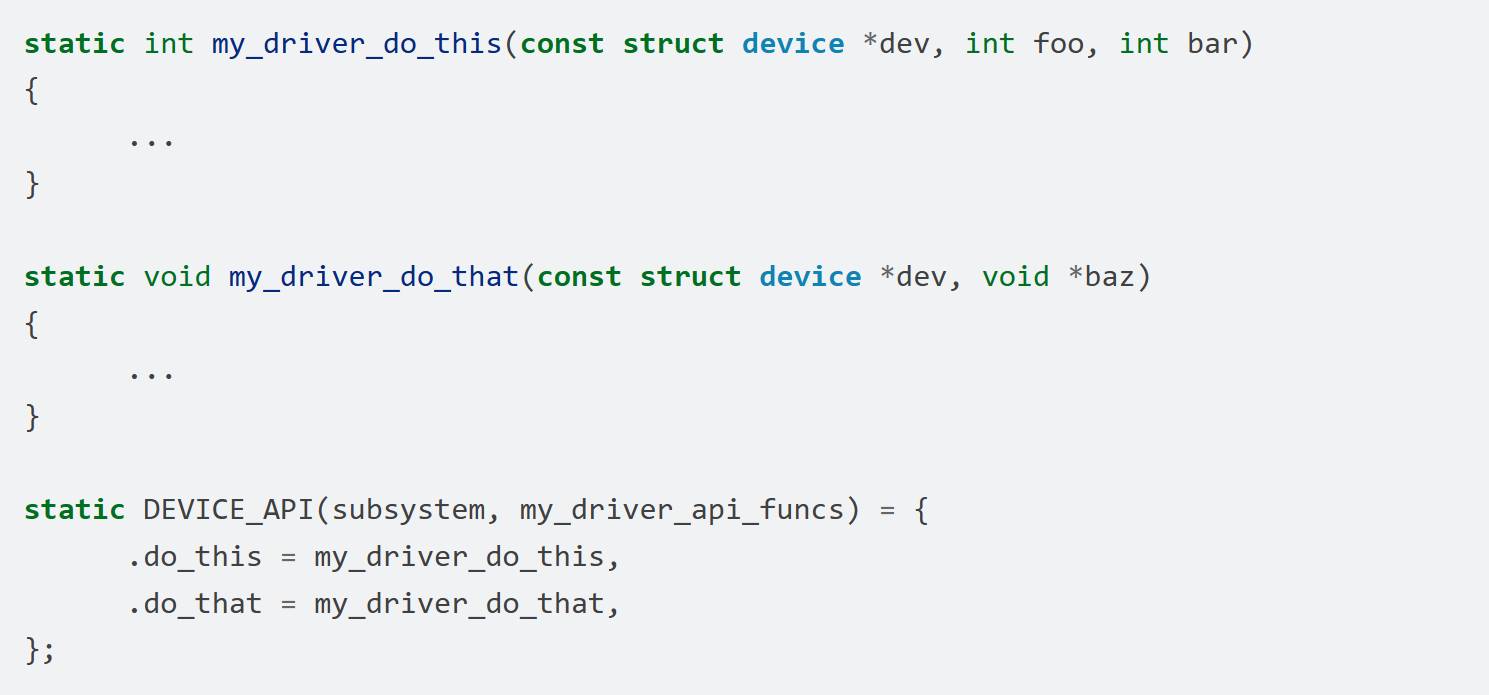

圖3. 樣例驅動實現(來源：zephyrproject.org)

在進行具體子系統驅動的實例化時，驅動代碼還會提供初始化代碼和初始化的優先級。

2.2. 設備樹

設備樹(Device Tree)是用于描述硬件的層級化數據結構。設備樹規范[6]描述了設備樹的概念、用途、結構、設備樹綁定(binding)和設備樹語言。

2.2.1. 設備樹的作用

Zephyr和Linux同樣使用設備樹，Zephyr為了減少運行時的數據和代碼，會使用設備樹的數據產生C語言頭文件[7]。Zephyr中定義了一整套宏，用于訪問設備樹節點和取得設備樹節點的屬性。

Zephyr中設備樹有兩項主要作用：

• 在設備驅動模型中描述硬件。

• 提供硬件的初始配置。

設備樹和Kconfig在Zephyr中都起到了配置語言的作用，設備樹用于描述硬件和啟動時的配置，Kconfig則主要用于配置軟件。

設備樹有兩種輸入文件：設備樹源文件和設備樹綁定[8]。源文件描述了設備樹本身，綁定則用于描述設備樹的內容，特別是數據類型和結構。Zephyr在構建時使用這兩種文件生成C頭文件，devicetree.h頭文件提供通用的宏訪問設備樹(以“DT_”打頭)。

2.2.2. 設備樹的語法

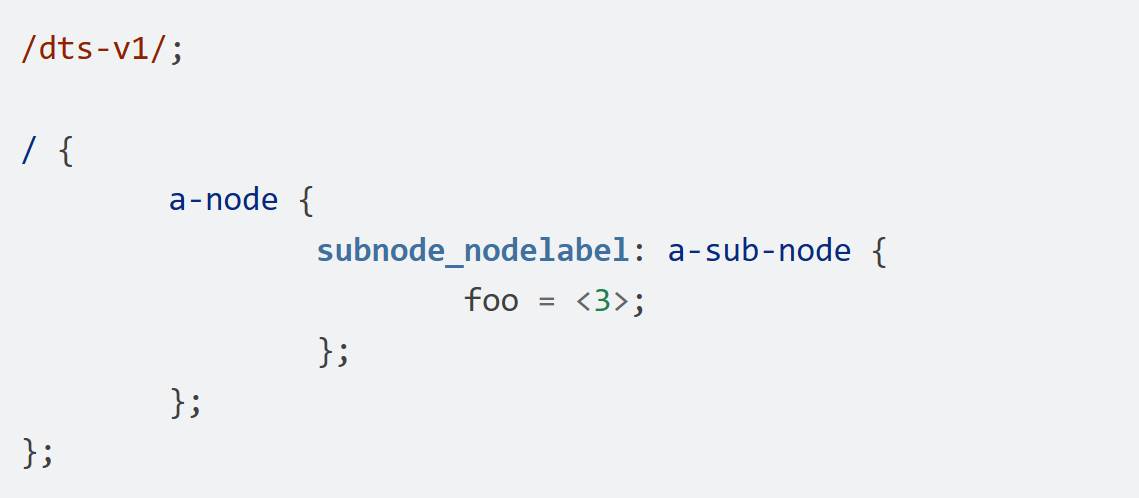

圖4所示的是一個最小的樣例設備樹源文件[9]：

Figure 4. A minimum device tree file (source: zephyrproject.org)

圖4. 設備樹最小樣例(來源：zephyrproject.org)

圖中“/”代表根節點，a-node是根節點的子節點，a-sub-node是a-node的子節點，a-sub-node還有一個label (標簽) subnode_nodelabel。標簽是可選的，在設備樹中每個標簽只能出現一次，代碼可以通過標簽直接訪問節點。每個節點都有自己的路徑，和Linux文件路徑相似，例如a-sub-node的全路徑為：/a-node/a-sub-node。

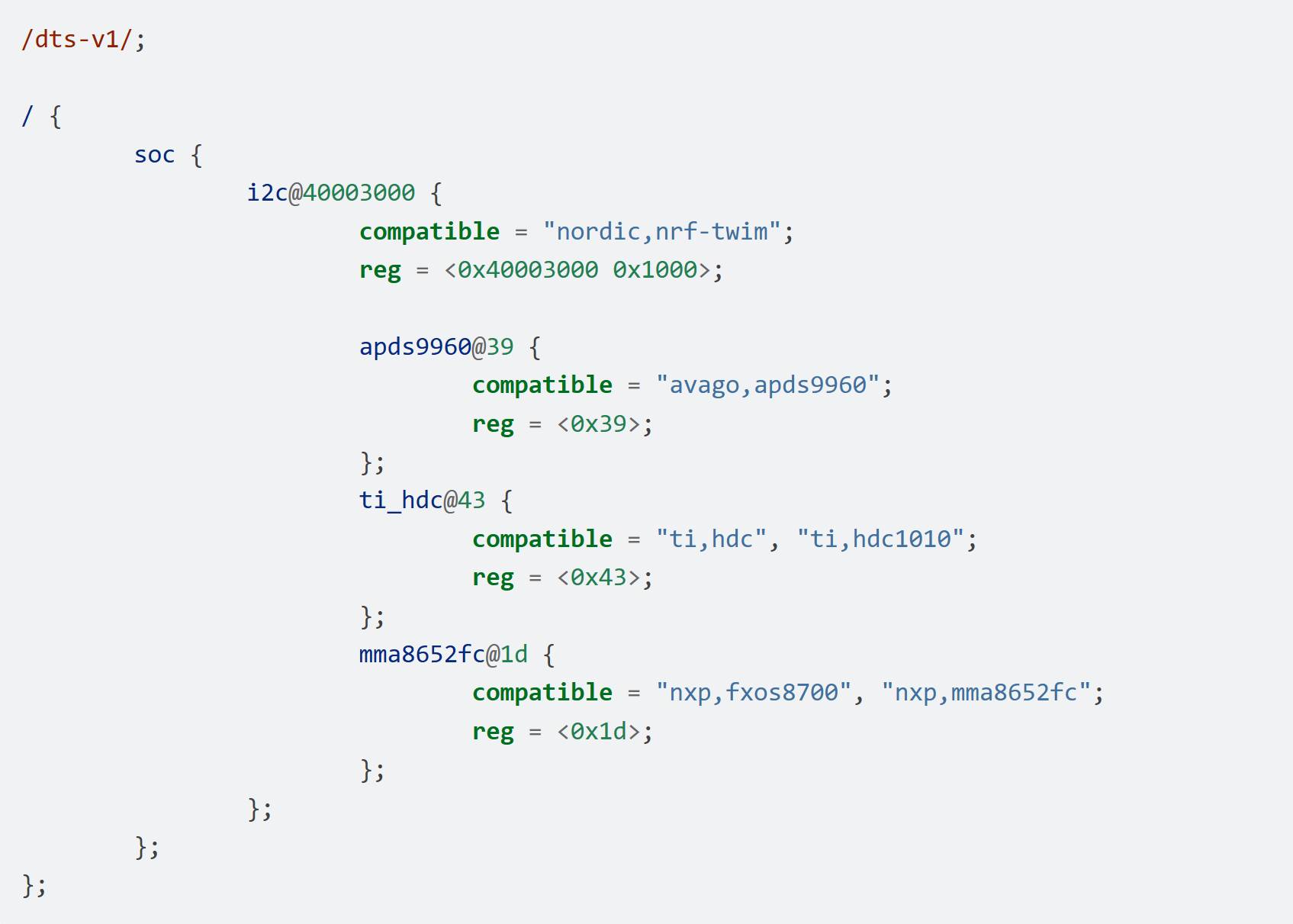

圖5所示的是一個較為貼近實際硬件的設備樹樣例：

Figure 5. A complete device tree example (source: zephyrproject.org)

圖5. 一個完整的設備樹樣例(來源：zephyrproject.org)

在圖5中可以看到節點名的命名方法為“總線類型或設備名@地址”，這樣的慣例不僅有助于區分類似的節點，還能夠幫助快速確定節點指向的設備和總線類型。地址的慣例根據設備類型有所不同：

• 在內存中映射的外設：使用寄存器映射的基地址，例如i2c@40003000表示I2C映射的寄存器基地址為0x40003000。

• I2C外設：使用外設在I2C總線上的地址，例如apds9960的I2C地址為0x39。

• SPI外設：使用外設的片選線序號，如果沒有則使用0。

• 內存：使用物理內存的起始地址，例如memory@2000000表示從0x2000000物理地址開始的RAM。

• 在內存中映射的閃存：和RAM類似使用物理起始地址，例如flash@8000000。

• 固定的閃存分區：使用分區的偏移量，例如在flash@8000000設備中可以有一個partitions節點代表分區表，其中有partition@0和partition@20000兩個節點，分別意味著起始地址0x8000000和0x8020000的兩個分區。

設備樹節點中每個屬性有一個名稱和一個值，屬性的值可以是字符串、整型數、布爾值、8位整型數組、字符串?dāng)?shù)組、混合類型數組、指向節點的phandle (類似C語言中的指針)、復數的phandle或是phandle數組。

設備樹節點中幾個重要的屬性如下：

• compatible：表示節點所代表的硬件設備，本文翻譯為兼容名。兼容名屬性在構建過程中十分重要，驅動程序通過兼容名的值查找可以適配的硬件。兼容名的值可以是字符串?dāng)?shù)組，將數個驅動程序從最特定到最泛用進行排列，首個匹配的驅動程序會被加載。

• reg：用于設備尋址，其格式為16進制的<地址，長度>。

• status：用于表示節點是否啟用。Zephyr支持“okay”和“disabled”，分別表示啟用和禁用。節點必須啟用，Zephyr的驅動模型才會應用到節點上。

除了標簽，設備樹源文件中還可以定義chosen (選擇)和alias (別名)來幫助應用代碼或驅動尋找特定的節點，如圖6所示。

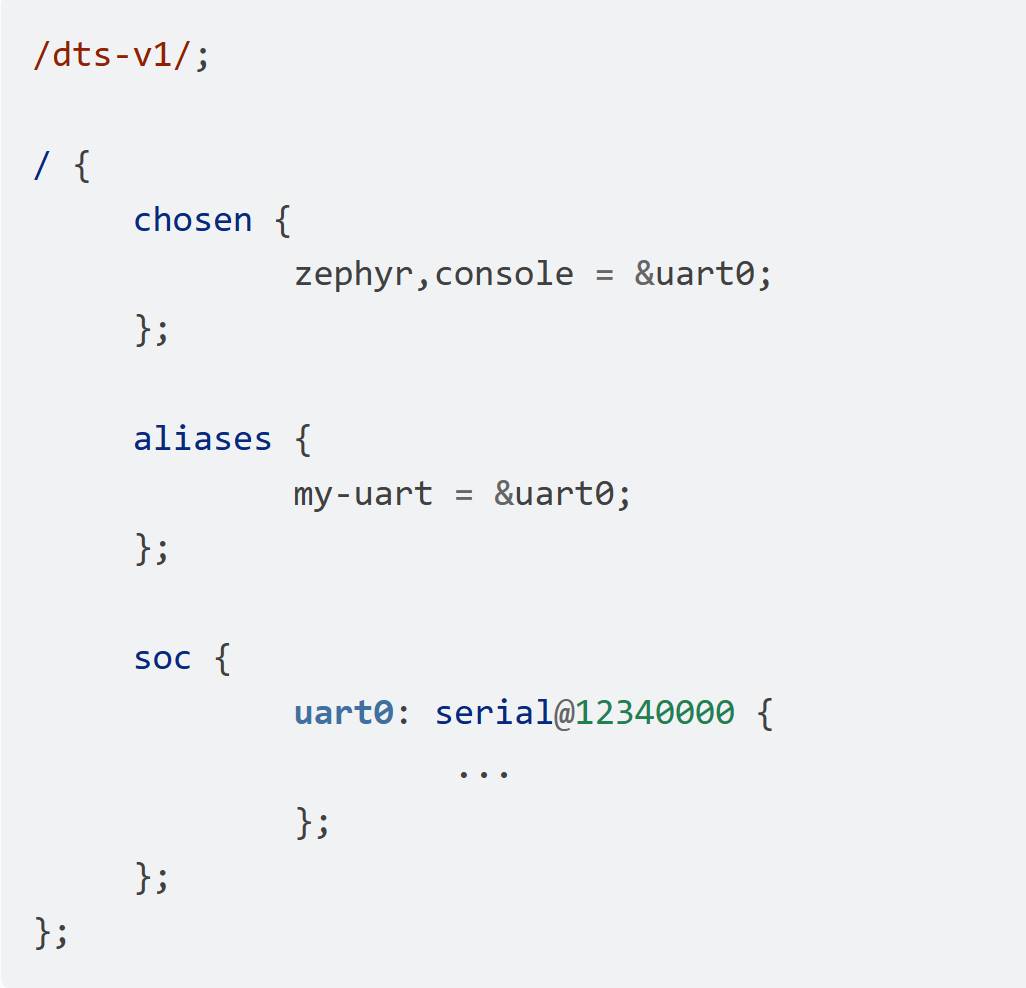

Figure 6. Use chosen and aliases nodes in a device tree file (source: zephyrproject.org)

圖6. 在設備樹中使用chosen和aliases節點(來源：zephyrproject.org)

圖中/alias和/chosen節點都不指向?qū)嶋H的硬件設備，它們被用來指定設備樹中的其他節點：my-uart是/soc/serial@12340000路徑的別名(uart0標簽名)，uart0標簽還被選為“zephyr, console”。選擇和別名可以幫助抽象化不同的開發板，例如閃燈樣例(samples/basic/blinky/src/main.c)中使用led0別稱節點達到支持多種開發板的目的，只要開發板的設備樹文件中有別稱為led0的節點，樣例即可運行。

Zephyr中每個支持的開發板都有自己的主設備樹文件，micro:bit V2的文件位于路徑boards/bbc/microbit_v2/bbc_microbit_v2.dts，其中可以看到GPIO按鈕、LED顯示矩陣、I2C總線和I2C總線上的傳感器等硬件。應用也可以提供專門針對開發板的設備樹覆蓋文件，路徑為“<應用或模塊路徑>/boards/<開發板名>.overlay”。覆蓋文件中可以增加新的選擇/別名節點，也可以配合新的設備樹綁定文件(見下節)增加節點。

2.2.3. 設備樹綁定

設備樹自身的結構相對自由，需要有設備樹綁定才能夠正確、完整地描述硬件[10]。設備樹綁定中包含對設備樹節點格式和內容的要求。Zephyr使用YAML文件存儲設備樹綁定。

圖7所示的是一個樣例綁定文件[11]：

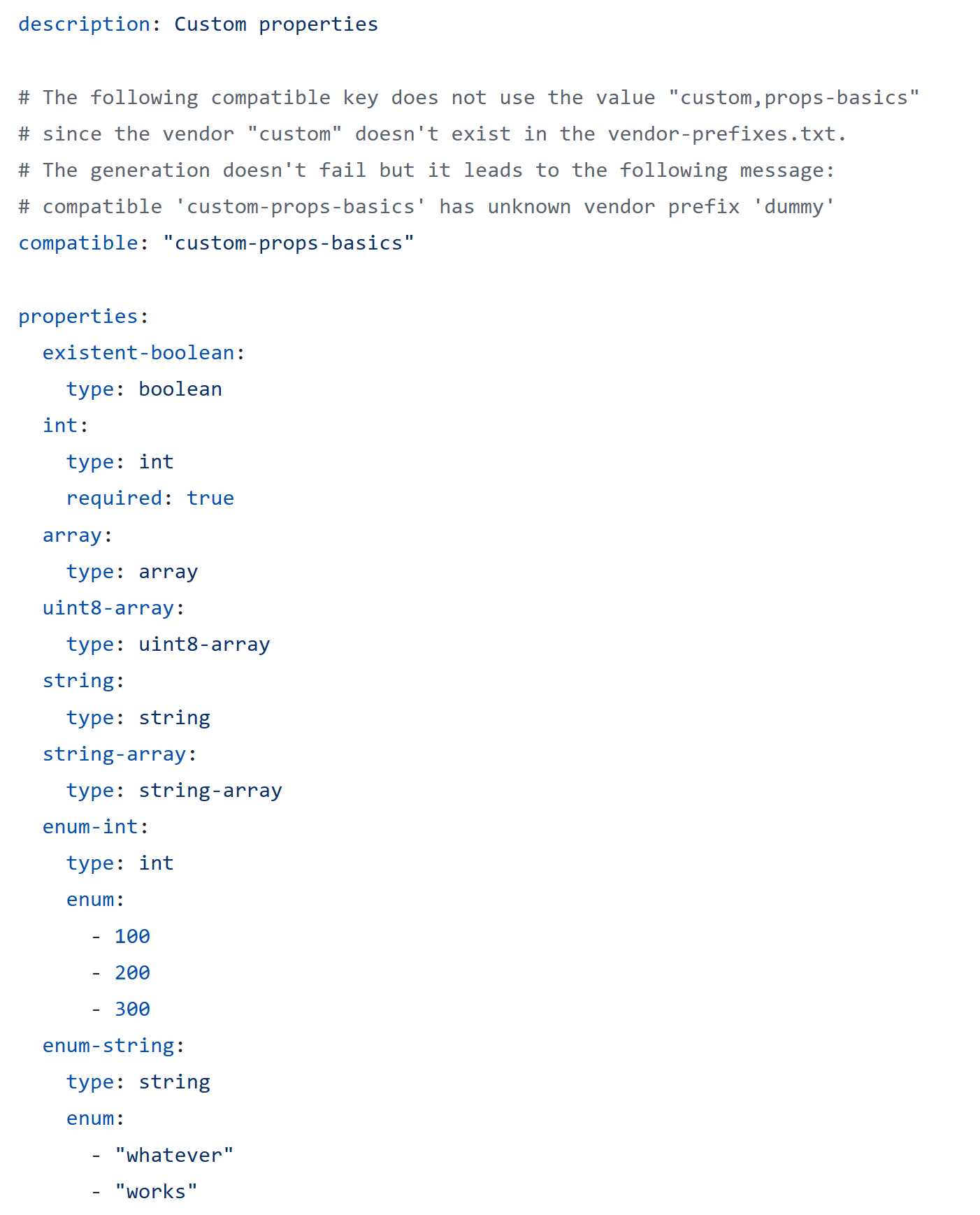

Figure 7. A sample device tree binding file (source: Martin Lampacher’s code on GitHub)

圖7. 一個樣例設備樹綁定文件(來源：Martin Lampacher在GitHub上的代碼)

從圖7中可以看到3個重要的鍵值[12]：

• description (描述)：描述綁定文件適配的硬件的字符串。

• compatible (兼容名)：和設備樹中的兼容名對應，一個綁定文件的兼容名如果和一個設備樹節點一致，則該設備樹節點的格式應當符合綁定文件的內容。

• properties (屬性)：描述了符合綁定的節點中的屬性與格式。

圖8所示的是設備樹節點符合圖7中的定義：

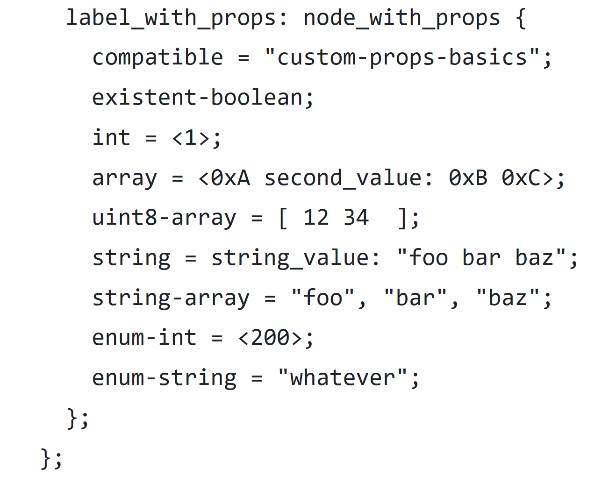

Figure 8. A device tree node that is compatible with the binding (source: Martin Lampacher’s code on GitHub)

圖8. 符合綁定文件的設備樹節點(來源：Martin Lampacher在GitHub上的代碼)

從圖8中可以看到：

• 節點的兼容名和綁定的一致。

• 每一個屬性都有按照綁定中type的類型賦值。

Zephyr中默認包括的綁定文件位于dts/bindings子目錄下，按照類型進行分類，以兼容名的名稱進行命名。

除非向Zephyr中添加新的硬件支持，一般開發中不添加新的綁定文件。需要時應用可以增加新的綁定文件(<應用或模塊路徑>/dts/bindings/<兼容名>.yaml)，并在設備樹覆蓋文件中添加符合綁定定義的節點。

2.2.4. 在程序中訪問設備樹節點和屬性

從C/C++應用代碼中可以用多種方式訪問設備樹節點。

Figure 9. Methods to access a device tree node (source: zephyrproject.org)

圖9. 訪問設備樹節點的方法(來源：zephyrproject.org)

以圖9為例，多種宏都可以得到i2c@40002000節點(注意：將所有不是字母數字的字符替換為下劃線)：

• DT_PATH(soc, i2c_40002000)：將全路徑以逗號隔開，省略所有“/”。

• DT_NODELABEL(i2c1)：使用標簽名。

• DT_ALIAS(sensor_controller)：使用別名。

• DT_INST(x, vnd_soc_i2c)：尋找第x個兼容名為“vnd,soc-i2c”的節點。在本例中因?yàn)橹挥幸粋€(gè)節點，x應為0。在多“vnd, soc-i2c”節點的情況下，x和設備樹中節點的對應關系不能保證。

對于chosen節點(圖9中不包括)，使用DT_CHOSEN指定節點，例如針對圖6中的設備樹可以使用“DT_CHOSEN(zephyr_console)”。

注意：上述宏不能用于變量，只能用于宏定義。

DT_NODE_HAS_PROP宏可以用于檢測節點是否有特定屬性，例如 “DT_NODE_HAS_PROP(DT_NODELABEL(i2c1), clock_frequency)”的值為1。訪問節點的屬性時使用DT_PROP宏，例如“DT_PROP(DT_PATH(soc, i2c_40002000), clock_frequency)”的值為100000。DT_PROP的值可以用于變量初始化或是靜態定義。

Zephyr定義了眾多與設備樹相關的宏，在官方文檔中有分類總結。在開發中請根據需要查閱文檔，并參考Zephyr豐富的開發板/傳感器樣例庫。

2.3. Kconfig配置工具

Kconfig是在構建時配置Zephyr內核和子系統的主要方式，Kconfig也是Linux內核的配置系統。Zephyr中的Kconfig配置選項按照文件夾的層級結構分布，從Zephyr代碼庫根目錄的Kconfig.zephyr文件開始。根Kconfig文件用包含(include)語句包括了子系統(例如內核、驅動和代碼庫)的Kconfig文件，子系統還可以進一步深入定義更深層的Kconfig結構和選項。

開發板和應用可以指定需要啟用的配置。BBC micro:bit V2板的默認選項位于文件boards/bbc/microbit_v2/bbc_microbit_v2_defconfig中，包括系統時鐘、串口和控制臺等選項。每個應用中的prj.conf則包含了應用所需的選項。

與Linux類似，在Zephyr中可以通過命令行界面進行Kconfig選項配置[13]。針對應用構建后產生的build文件夾運行命令“west build --build-dir ./build -t menuconfig”即可進入命令行界面(見圖10)。

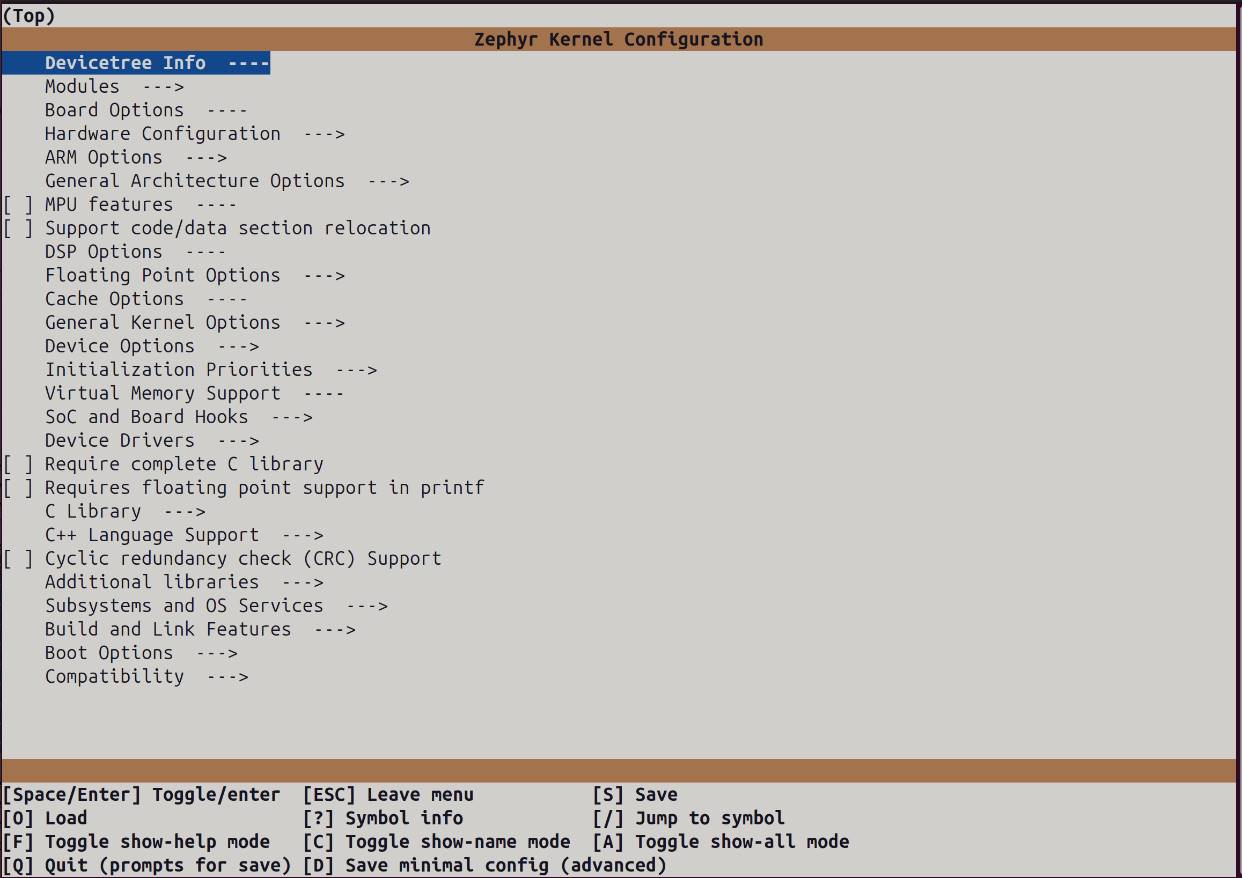

Figure 10. Kconfig menuconfig interface

圖10. Kconfig配置命令行界面

在界面中可以通過方向鍵和ESC/空格鍵進行導航，在選項上通過空格鍵進行選擇。修改選項后D鍵保存最小配置到文件，也就是當前界面中定義的Kconfig選項和Zephyr定義的開發板默認選項的區別。圖11所示的是micro:bit V2 LED矩陣顯示樣例的輸出結果(第3.1節會使用這一樣例)：

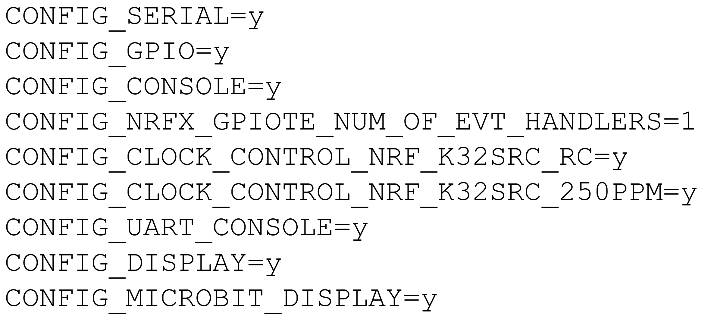

Figure 11. Kconfig minimum config output

圖11. Kconfig最小配置輸出

對比前面提到的開發板默認Kconfig選項和應用添加的選項(samples/boards/bbc/microbit/display/prj.conf)，可以看到只有“CONFIG_NRFX_GPIOTE_NUM_OF_EVT_HANDLERS”選項是上述兩個文件中沒有包括的，這是因?yàn)楸睔W半導體的HAL層自動定義了這一選項(modules/hal_nordic/nrfx/nrfx_kconfig.h)。除了這樣的例外情況，一般在命令行界面中選中了新的選項，用最小選項輸出就可以幫助確定新的選項名，之后就可以將其加入到prj.conf文件中，從而在編譯過程中包括這一選項。

Kconfig選項除了用于開啟子系統功能之外，也用于配置驅動、應用代碼，以及下一章將要講解的日志系統。在代碼中可以用“CONFIG_”宏取得配置值，構建用的CMakeLists.txt文件也可以用“CONFIG_”讀取配置值。

3. 基于Zephyr的嵌入式應用開發

本章中，我們將結合樣例在Zephyr上實踐嵌入式應用開發，幫助理解上一章中的理論。

3.1. 環境配置和運行第一個程序

首先，跟隨Zephyr項目入門指南完成環境配置、Zephyr和Zephyr SDK的安裝?？傮w來說，Zephyr在Linux中的安裝和配置步驟最為簡潔，推薦在Ubuntu Linux上進行Zephyr的實驗和開發。本章提及的命令和環境細節均以在Ubuntu 24.04版本上使用Zephyr 4.0.99開發版本為準，運行時使用BBC micro:bit V2開發板(見圖12)。

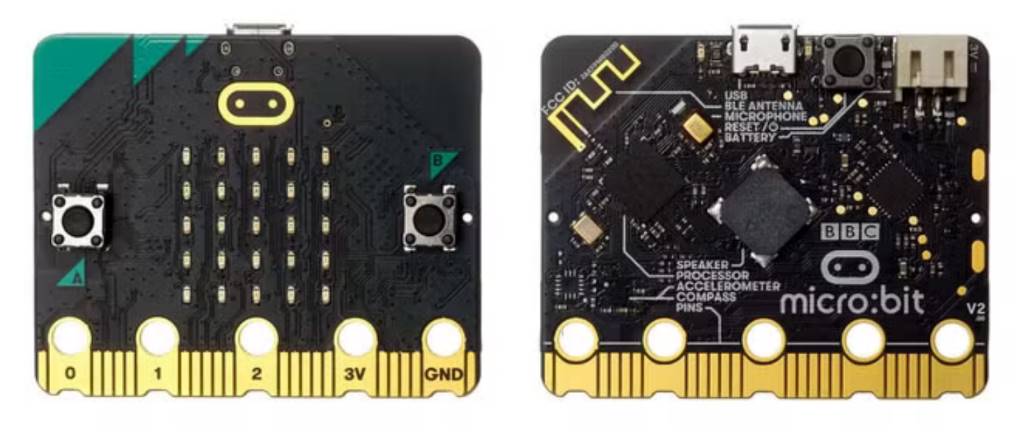

Figure 12. micro:bit V2 board (source: microbit.org [14])

圖12. micro:bit V2板(來源：microbit.org [14])

Zephyr的樣例庫中包括眾多開發板和傳感器的樣例，不過指南中提到的閃燈樣例(Blinky，路徑samples/basic/blinky)并不能直接套用在micro:bit V2上。此處我們采用micro:bit V2的LED矩陣顯示樣例(路徑samples/boards/bbc/microbit/display)。連接開發板到Ubuntu系統上，運行圖13中的命令進行編譯和燒錄。命令中的“-p”選項意味著進行全新編譯，當對工程進行重復編譯時使用“-p auto”選項允許west工具只對更改的部分進行重新編譯，這適合在開發迭代時節約時間。

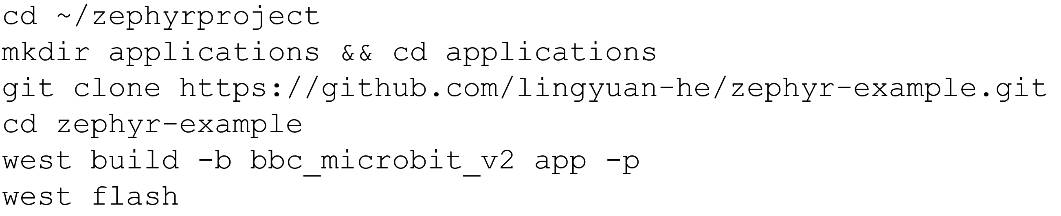

Figure 13. Commands to compile and flash the sample onto the micro:bit V2 board

圖13. 針對micro:bit V2板編譯和燒錄的命令

成功后開發板會自動啟動Zephyr，開發板背后(見圖12，有BBC micro:bit v2字樣的面為正面) 5乘5的LED矩陣會顯示數字倒計時9到0，然后是LED的逐行逐列“行軍”，最后開始持續滾動顯示“Hello Zephyr！”的字樣。

該實例展示了較為復雜的單組件運作，從主函數(samples/boards/bbc/microbit/display/src/main.c)可以看到樣例通過一個針對micro:bit板專用的中間層(drivers/display/mb_display.c)對泛用的顯示驅動(頭文件zephyr/drivers/display.h)進行擴充，實現了大多數的功能，例如初始化、打印數字或字母，以及按照0/1矩陣點亮LED等。

3.2. 閃燈樣例和設備樹問題

上一節提到，Zephyr的閃燈樣例在micro:bit V2上不能運行，本節讓我們了解其背后的理由和如何修復與設備樹相關的問題。

運行圖14所示的命令嘗試編譯閃燈樣例：

Figure 14. Commands to compile the blinky sample

圖14. 編譯閃燈樣例的命令

運行的結果是圖15所示的編譯錯誤：

Figure 15. Compile error of the blinky sample

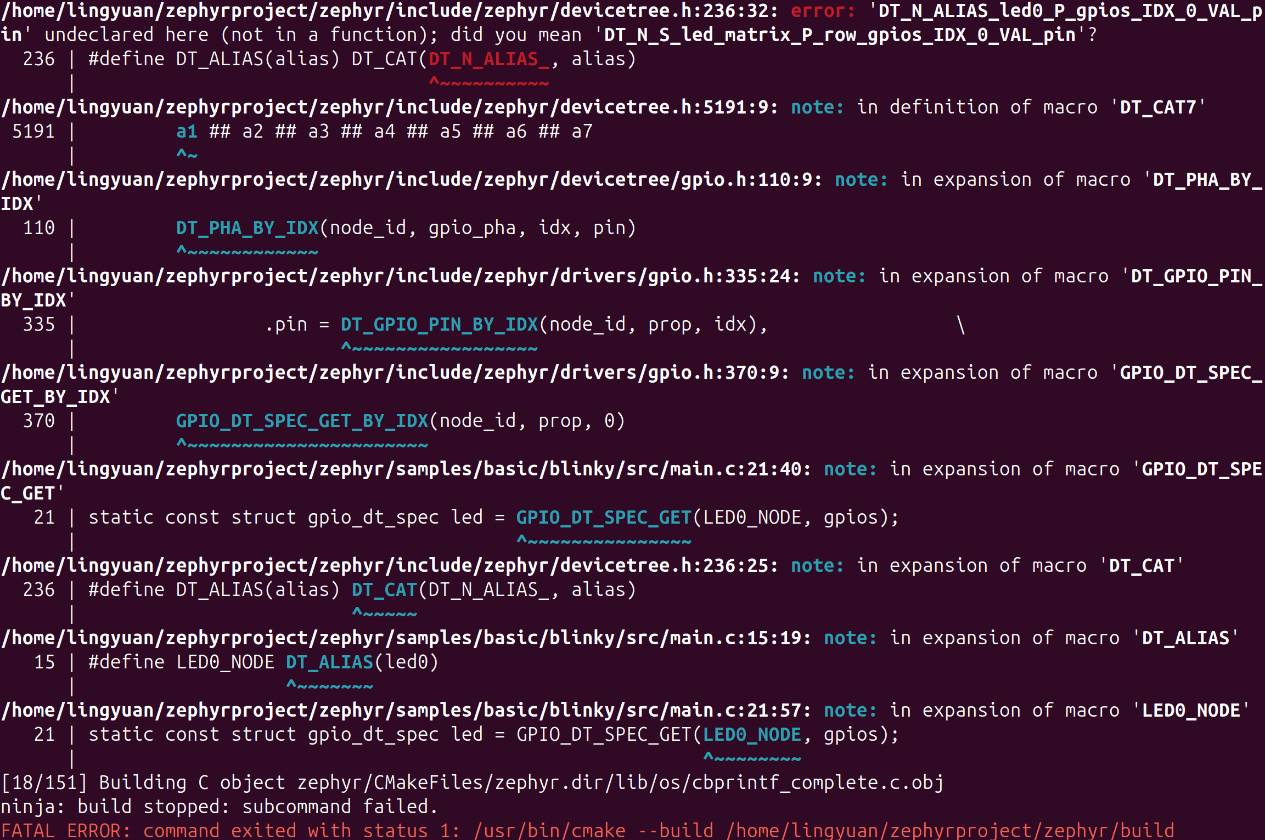

圖15. 閃燈樣例的編譯錯誤

第2.2.4節中提到，Zephyr提供一整套設備樹宏，本例中GPIO代碼使用的DT_ALIAS宏不能完全展開。Zephyr中設備樹宏錯誤的原因一般都與編譯錯誤中提到的頭文件無關，而是設備樹有格式/內容的錯誤，或者訪問設備樹的方式有誤。幾種常見的錯誤如下：

• 混淆了選擇、別名、標簽名和節點名，或者輸入了錯誤的字符串(例如沒有將非字母數字的字符轉換為下劃線)。

• 在硬件特定的宏中(例如圖15的GPIO_DT_SPEC_GET需要指向一個GPIO phandle節點)使用了不同硬件的節點。

• 設備樹的節點和綁定的格式要求不一致，導致節點未能生成正確的頭文件，因此應用或者驅動中的宏無法展開。注意：這和簡單的設備樹語法錯誤不同，語法問題在編譯設備樹時就會導致編譯失敗，內容的問題則可能導致在應用代碼中無法使用特定屬性或宏。

• 使用了錯誤的宏組合或者宏的參數錯誤，特別是For-Each循環宏和硬件特定的宏。

打開micro:bit V2的設備樹文件(boards/bbc/microbit_v2/bbc_microbit_v2.dts)，可以看到aliases節點下沒有l(wèi)ed0，缺少led0別名導致了編譯的失敗[15]。

micro:bit V2的LED矩陣由十個GPIO輸出控制，個別改變一個控制引腳并不能點亮LED。紅色的電源指示燈和黃色的USB指示燈也并沒有連接到GPIO上，因此只是依靠開發板本身，我們并不能通過擴展設備樹簡單地修改好閃燈樣例。不過，micro:bit V2可以外接LED，將外接LED的GPIO添加到設備樹中就可以修復閃燈樣例。

添加設備樹覆蓋文件samples/basic/blinky/boards/bbc_microbit_v2.overlay修復編譯錯誤[16]，見圖16：

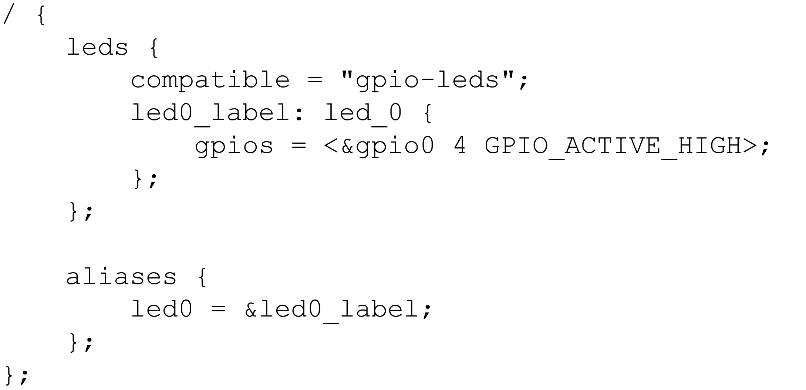

Figure 16. The device tree overlay file to fix the compilation error

圖16. 修復編譯錯誤的設備樹覆蓋文件

可以看到文件增加了一個兼容名為gpio-leds的節點leds，然后為含有GPIO信息的led_0子節點增加別名led0。gpio-leds的驅動(drivers/led/led_gpio.c)提供了開關和設定亮度的接口，不過在閃燈樣例中，代碼(samples/basic/blinky/src/main.c)只是通過GPIO_DT_SPEC_GET宏從設備樹取得了GPIO引腳的信息，然后直接使用gpio_pin_toggle_dt切換GPIO輸出狀態。

對比主設備樹文件的edge_connector (邊緣連接器)節點和開發板的引腳圖[17]可以看到，圖16中g(shù)pio0接入點引腳4對應P2引腳(開發板下側標記2的金手指)，運行時如果有連接外接LED，閃燈樣例就能夠運行。

類似的設備樹覆蓋文件方法，只要正確地修改GPIO接入點和引腳號，也可以讓沒有l(wèi)ed0別名的開發板支持閃燈樣例。

3.3. 樣例應用和詳解

本節將使用基于官方樣例[18]改編的樣例應用。除了主程序代碼還包括：

• 一個簡單的自定義代碼庫(accel)：從3-軸加速度傳感器取得加速度數值，該庫可以通過Kconfig啟用或禁用。

• 一個簡單的自定義LED矩陣驅動層(ledmatrix)：不使用Zephyr的顯示驅動，手動通過GPIO點亮單個行或列的LED，該驅動層可以通過Kconfig啟用/禁用和配置。

• 設備樹覆蓋文件：用于輔助自定義代碼庫和LED矩陣驅動層，并展示簡單的設備樹功能。

驅動、代碼庫和主函數各自配置了日志模塊，可以通過Kconfig配置日志級別。

3.3.1. 3-軸加速度傳感器的代碼調用

從主設備樹文件上可以看到，micro:bit V2上內建了ST的lsm303agr 3-軸加速度傳感器(見圖17)。在樣例應用中，custom-module/lib/accel/accel.c源代碼和custom-module/include/app/lib/accel.h頭文件將尋找傳感器設備和從傳感器設備取得3-軸加速度值的功能包裝到了一個簡單的自定義庫accel中。

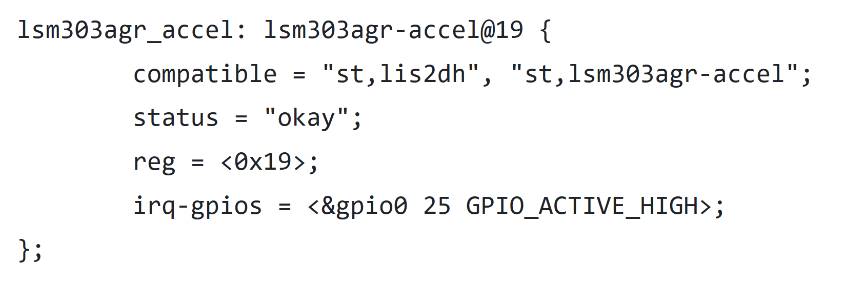

Figure 17. micro:bit V2 device tree file snippet (source: Zephyr on GitHub)

圖17. micro:bit V2設備樹文件片段(來源：Zephyr GitHub代碼庫)

accel庫代碼中，尋找傳感器設備的get_accel_device函數通過別名accel尋找設備樹中的加速度傳感器設備，這一別名在micro:bit V2的主設備樹文件中并不存在(其中只有accel0)，而是由樣例應用設備樹覆蓋文件(app/boards/bbc_microbit_v2.overlay)提供的。其中增加了accel別名，指向標簽為lsm303agr_accel的節點。

設備樹覆蓋文件能在開發板的主設備樹文件上進行增添和修改，它的幾項用途如下[19]：

• 增加別名(本例的accel)或者選擇。

• 覆寫已有節點的屬性值，例如更改串口的數據速率。

• 刪除節點的一個屬性。

• 增加子節點，例如總線上新的子設備。

回到accel.c代碼中，get_accel_values函數用于獲取3-軸加速度值，其中sensor_sample_fetch和sensor_channel_get函數調用完成了樣本刷新和取樣本值的功能。了解它們是如何針對特定的傳感器完成代碼調用的，能夠幫助我們更加深入地理解Zephyr的設備驅動模型(第2.1節)。

sensor_sample_fetch和sensor_channel_get函數均為泛用傳感器驅動API，從Zephyr代碼庫頭文件include/zephyr/drivers/sensor.h可以看到兩個函數會分別調用設備驅動API sample_fetch和channel_get函數。設備樹中設備的兼容名決定了適配的驅動程序。在設備樹文件中，傳感器的兼容名有兩個：“st,lis2dh”和“st,lsm303agr-accel”。驅動的適配順序是先查找第一個兼容名，在Zephyr代碼中搜索st_lis2dh (非字母數字的字符替代為下劃線)，可以找到drivers/sensor/st/lis2dh/lis2dh.c文件包含定義驅動的語句“#define DT_DRV_COMPAT st_lis2dh”。圖18所示的是該驅動的驅動API結構定義：

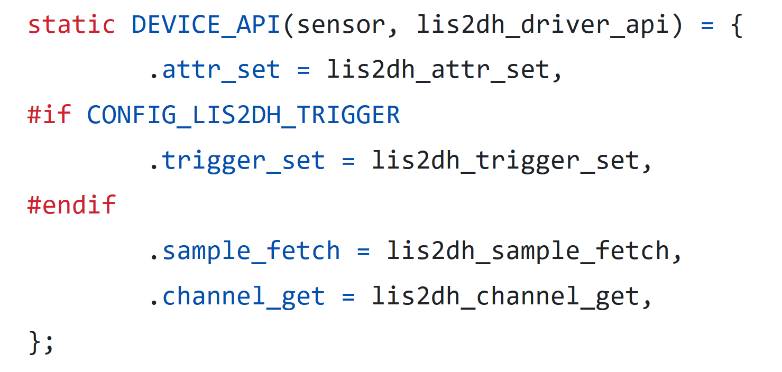

Figure 18. lis2dh device driver API definition (source: Zephyr on GitHub)

圖18. lis2dh設備驅動的API定義(來源：Zephyr GitHub代碼庫)

可以看到該驅動將lis2dh_sample_fetch和list2dh_channel_get函數的指針指定為設備sample_fetch和channel_get API的實現。lis2dh驅動支持I2C和SPI總線，在主設備樹文件中可以看到，micro:bit V2中的傳感器是在i2c總線上的。圖19所示的是lis2dh驅動的部分初始化代碼：

Figure 19. lis2dh device driver initialization code (source: Zephyr on GitHub)

圖19. lis2dh設備驅動初始化代碼(來源：Zephyr GitHub代碼庫)

代碼通過DT_INST_FOREACH_STATUS_OKAY宏，對每一個狀態為okay的兼容設備擴展LIS2DH_DEFINE宏，后者會通過DT_INST_ON_BUS判斷設備是否在spi總線上，如果是，就進一步擴展LIS2DH_DEFINE_SPI初始化驅動，否則會擴展LIS2DH_DEFINE_I2C宏(micro:bit V2的情況)。那么，設備樹是如何讓DT_INST_ON_BUS能夠進行判定的呢？

micro:bit V2設備樹中傳感器所在的i2c節點兼容名為“nordic,nrf-twim”，從其綁定文件dts/bindings/i2c/nordic,nrf-twim.yaml中可以看到，文件包含(include)了nordic,nrf-twi-common.yaml (同文件夾下)，然后該文件又進一步包含了i2c-controller.yaml，在這一文件中終于看到了“bus: i2c”的信息。也就是說，從設備樹綁定可以得知傳感器從屬于使用i2c總線的控制器。

由于lis2dh驅動能夠被正確地配置，系統不會查找兼容“st,lsm303agr-accel”的驅動。在運行時，accel代碼庫中的sensor_sample_fetch和sensor_channel_get函數會調用st_lis2dh驅動的函數。

在Zephyr的在線文檔中，通過兼容名可以找到設備樹綁定的參考頁面，例如本例中的驅動文檔標題為“st,lis2dh (on i2c bus)”。

3.3.2. 設備樹綁定和自定義驅動

在樣例應用中，自定義的ledmatrix驅動(custom-module/drivers/ledmatrix/ledmatrix.c)使用GPIO在LED矩陣上實現了簡單點亮矩陣邊緣一排或一行5枚LED的功能。在前一節中提到，驅動需要匹配到設備樹的設備節點上。本例中我們創建了自定義的“custom-ledmatrix”兼容名和其綁定，以及l(fā)edmatrix驅動實現。

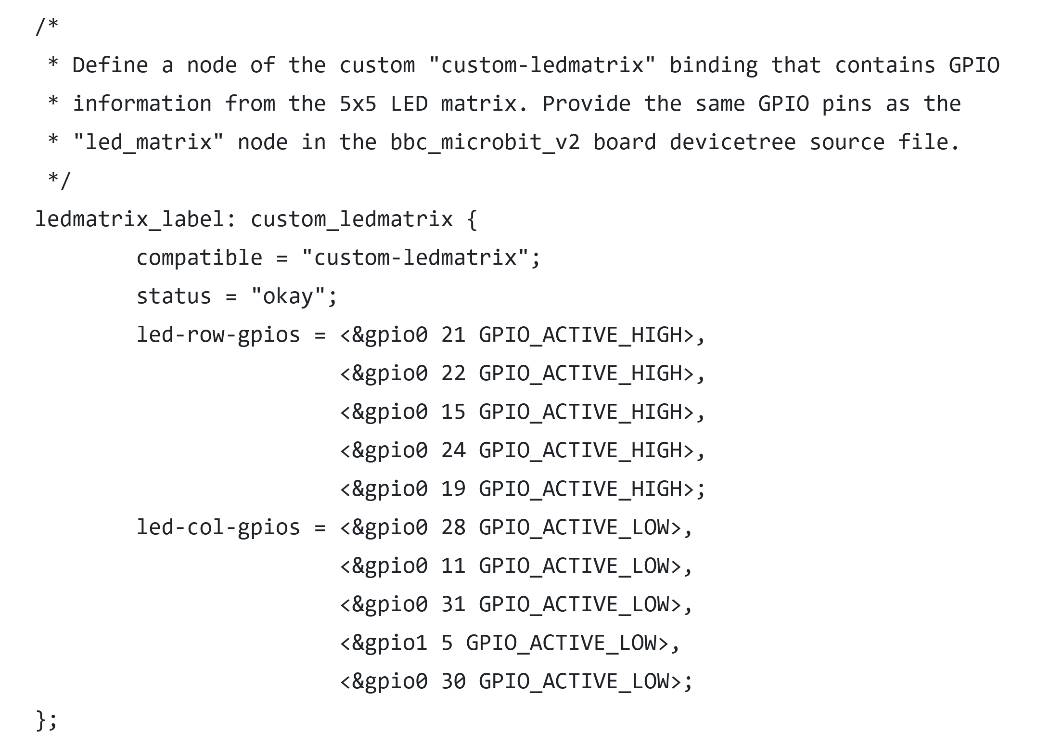

圖20和圖21所示的分別是custom-ledmatrix設備樹綁定文件(custom-module/dts/bindings/custom-ledmatrix.yaml)和micro:bit V2設備樹覆蓋文件中的對應節點：

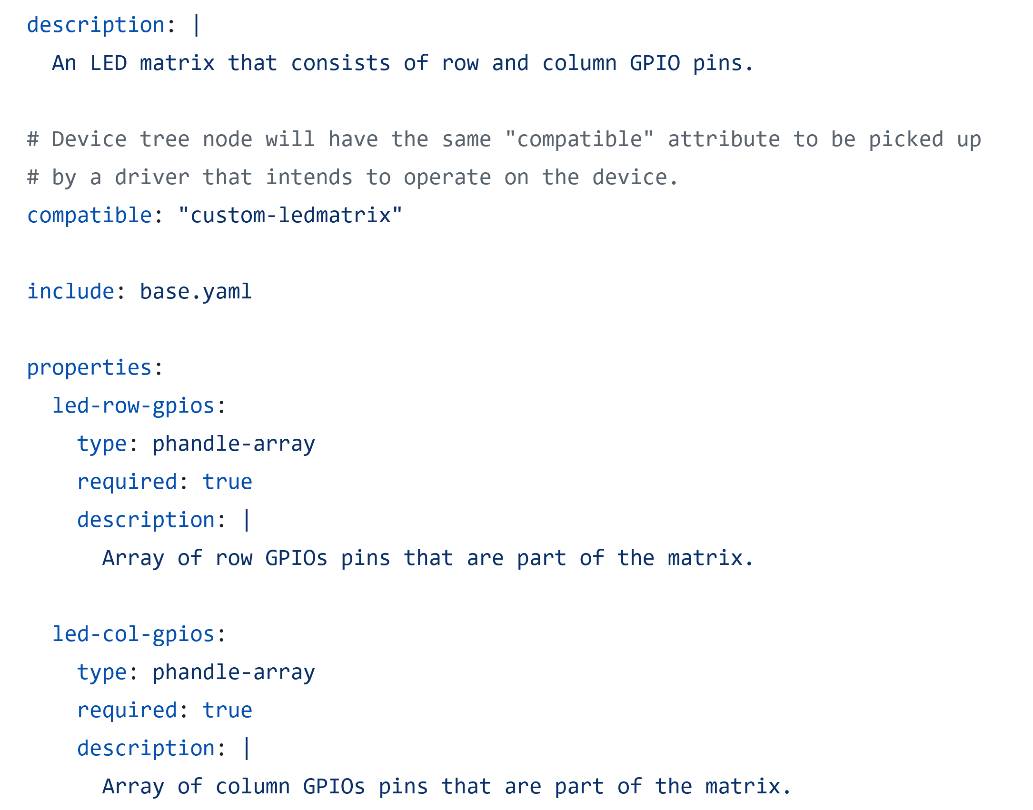

Figure 20. The device tree binding file for custom-ledmatrix

圖20. custom-ledmatrix設備樹綁定文件

Figure 21. The custom-ledmatrix device tree node

圖21. cutstom-ledmatrix設備樹節點

從圖20中可以看到，custom-ledmatrix綁定中有兩個GPIO引腳phandle數組，分別代表LED矩陣的行GPIO引腳(推挽)和列GPIO引腳(開漏) [20]。在圖21中，注意到GPIO接入點、引腳號和邏輯電平模式與開發板主設備樹文件中“l(fā)ed_matrix”節點(兼容名“nordic,nrf-led-matrix”)是一致的[21]。樣例中我們使用GPIO在不使用動態刷新的情況下進行亮、滅燈，所以不需要其他的屬性。

需要特別注意的是，為了表示phandle每個說明符(specifier)成員的長度(例如GPIO除了接入點之外需要提供兩個數據成員)，在綁定中一般應提供名稱為“#*-cells”的屬性。不過由于GPIO類phandle十分常見，只要屬性的命名以“-gpios”結尾，如本例中的led-row-gpios和led-col-gpios，就不需要提供這一屬性。關于“#*-cells”屬性的細節詳見官方文檔。

從圖21中還可以看到設定設備狀態就緒的語句(status為“okay”)，節點能夠使用該屬性是因?yàn)榻壎ㄎ募薭ase.yaml。上一節中提到，標記設備就緒對于驅動的初始化是必須的，例如圖19中用到的DT_INST_FOREACH_STATUS_OKAY宏。

自定義驅動的頭文件定義見custom-module/include/app/drivers/ledmatrix.h，可以看到驅動API由5個函數組成(見ledmatrix_driver_api結構定義)，分別負責點亮LED矩陣最邊緣的行或是列(共4個API)和關閉LED顯示(第5個API)。在驅動的實現(custom-module/drivers/ledmatrix/ledmatrix.c)中，這5個函數會被實現(見driver_api結構) [22]。現在讀者應該能夠理解ledmatrix驅動的基本結構。最后，圖22所示的是驅動的初始化宏：

Figure 22. The initialization of the ledmatrix driver

圖22. ledmatrix驅動的初始化

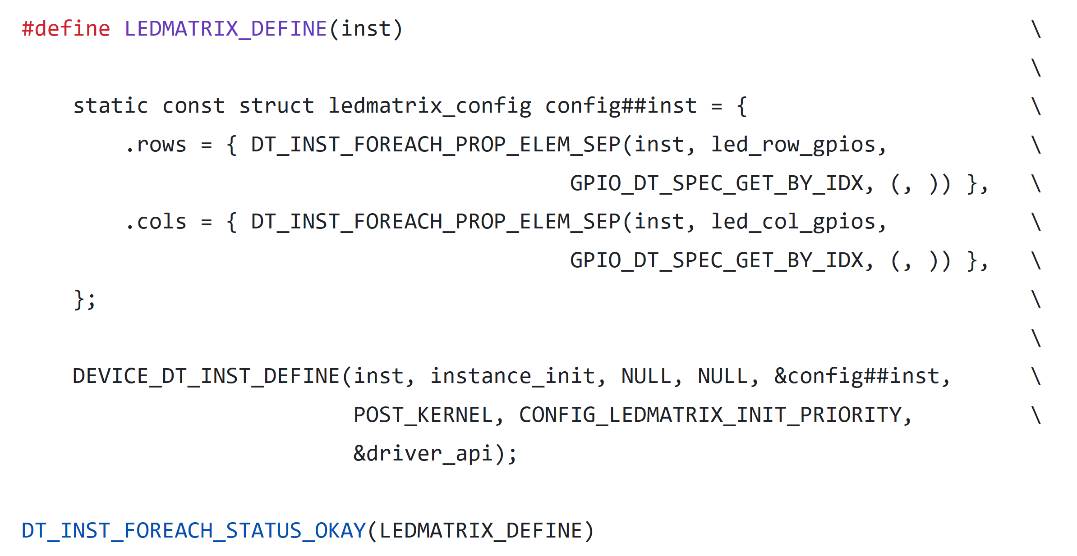

LEDMATRIX_DEFINE中使用GPIO_DT_SPEC_GET_BY_IDX配合DT_INST_FOREACH_PROP_ELEM_SEP，從設備樹循環提取GPIO引腳phandle數組中的成員，從而靜態組成gpio_dt_spec數組[23]，用于在設備驅動配置結構(見圖23)中存儲行和列GPIO引腳屬性[24]。

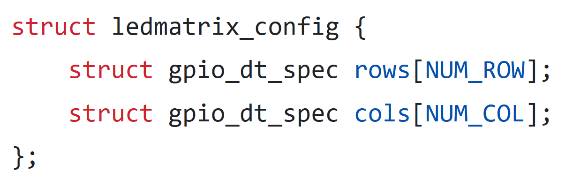

Figure 23. The configuration structure of the ledmatrix driver

圖23. ledmatrix驅動的配置結構

和上一節提到的傳感器驅動類似，DT_INST_FOREACH_STATUS_OKAY針對每個狀態為就緒的、兼容名為“custom-ledmatrix”的設備進行驅動初始化。

通過ledmatrix驅動層，樣例應用的主函數就可以很容易地直接進行LED行或是列的點亮操作。配合加速度傳感器的數據，樣例應用實現了根據重力方向點亮LED矩陣對應邊緣行或列的效果。

3.3.3. 日志系統

Zephyr提供了日志系統的支持，應用代碼、驅動、代碼庫可以注冊各自的日志模塊，并通過Kconfig配置模塊的日志級別。日志的可能級別從低到高分別為：DBG (調試)、INF (信息)、WRN (警告)和ERR (錯誤)。代碼中通過調用LOG_X (X為級別)宏就可以使用與printk類似的語法寫日志。以樣例應用中的accel代碼庫為例，custom-module/lib/accel/accel.c中包含了zephyr/logging/log.h頭文件，然后使用LOG_MODULE_REGISTER宏定義了日志模塊accel，其日志級別為CONFIG_ACCELLIB_LOG_LEVEL。

在Kconfig中，CONFIG_LOG配置用于在全局啟用日志，然后通過添加CONFIG_<模塊>_LOG_LEVEL_X (X為級別)配置設定個別模塊的級別。本例中應用的配置文件app/prj.conf通過CONFIG_LOG=y在全局開啟了日志功能，然后通過CONFIG_ACCELLIB_LOG_LEVEL_INF=y選項將accel模塊的日志級別定義為INF(信息)級別。ledmatrix驅動和應用主代碼各自也有日志模塊的配置。

使用日志系統相比使用printk更加可配置，例如只有調試時才需要的日志可以通過默認日志級別進行過濾，發布應用時也可以很容易地禁用日志輸出。

4. 運行和調試Zephyr應用

4.1. 運行樣例應用

編譯和部署樣例應用的命令如圖24所示：

Figure 24. Commands to download and deploy the example application

圖24. 下載和部署樣例應用的命令

樣例應用開始運行時，將開發板平放于臺面上，此時LED矩陣不會點亮，如果將開發板拿起，一側垂直朝向地面時，檢測到重力一側的一排或一列5個LED會點亮。例如，當開發板垂直于臺面正面并面向讀者時，LED矩陣最下一行會點亮(見圖25)。

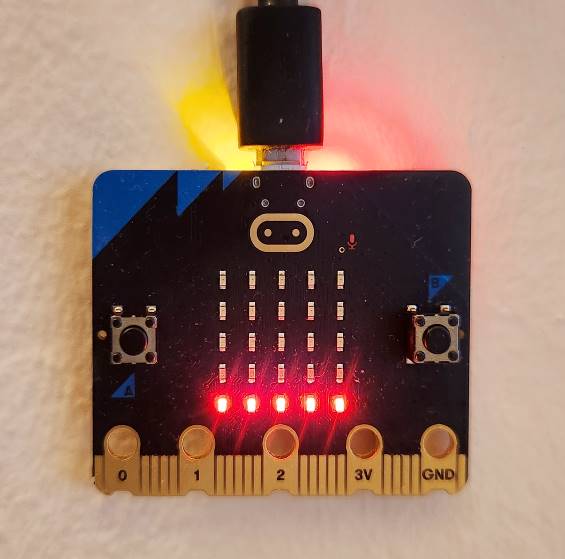

Figure 25. Illumination of the bottom row LEDs when the board is upright

圖25. 開發板垂直擺放時，最下一排的LED點亮

4.2. Zephyr應用的調試

在Zephyr應用開發中，最簡單的調試方法就是輸出日志。micro:bit V2運行樣例應用時會將日志輸出到串口，可以通過任何串口工具連接串口，例如使用minicom的命令：“minicom -D /dev/ttyACM0 -b 115200”。

樣例應用的默認日志級別為INF，編譯時可以通過包括debug.conf的選項將日志級別降低為DBG，程序就會輸出傳感器數據和GPIO操作細節，命令為：“west build -b bbc_microbit_v2 app -p --extra-conf debug.conf”。

Zephyr支持在micro:bit V2上使用GDB進行遠程調試，應用編譯和燒錄(“west build”和“west flash”)后，運行“west debug”就會啟動GDB。GDB簡單的用法例如：設置斷點(“b main.c:<行數>”或“b <函數名>”)、逐行執行、繼續執行和打印變量(“p <變量名>”)?！皐est debug”命令還可以指定GDB以外的調試接口[25]，例如jlink和openocd。

5. 結語

Zephyr在系統設計上借鑒了Linux等大型開源軟件的設計理念，引入了Linux和桌面系統開發者熟悉的概念和開發過程，但相對常見的RTOS，復雜度增加了數個級別。通過將硬件進行抽象化，以及提供幫助簡化開發過程的工具和框架(例如west工具和twister測試框架)，Zephyr希望能吸引不同領域的開發者和企業用戶。但是，開發和調試難度的上升也讓不少開發者望而卻步，特別是熟悉面向硬件直接編程或是使用小型RTOS的嵌入式開發者。

希望在閱讀本文后，讀者對在Zephyr上進行嵌入式軟件開發有了初步的了解。本文中的實例并不涉及過于具體的硬件細節或是復雜的應用需求，Zephyr的官方文檔、實例，以及北歐半導體等硬件廠商的樣例項目都十分有參考價值。雖然官方文檔的中文化有所欠缺，但國內開發者在各類平臺上發布的學習筆記一直在增加，線上討論也十分熱烈。

Zephyr近年來勁頭強勢，硬件廠商、開發者和開源社區的熱情正盛，項目的開發活躍程度遠超其他RTOS。期待Zephyr項目在未來能夠簡化復雜的系統架構，改善學習難度高和代碼調試?yán)щy等問題，并覆蓋更多的硬件和應用，成為一個全方位的主流物聯網操作系統。
