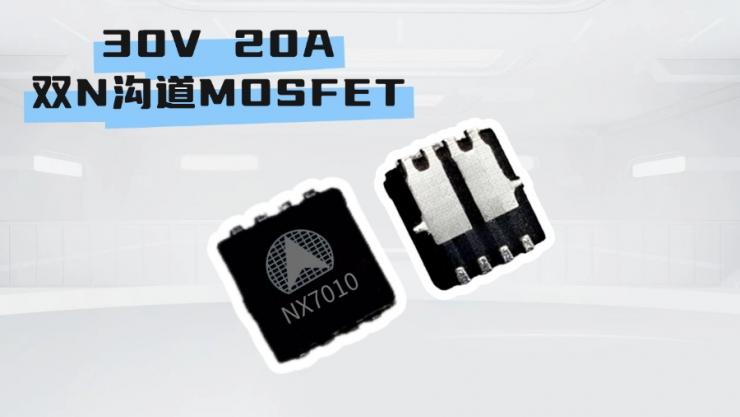

納祥科技NX7010是一款30V 20A雙N溝道MOSFET，它的工作原理是基于柵源電壓的控制。

當柵源電壓大于導通電壓時，兩個MOS管都處于導通狀態，電流從N1的源極流向N2的漏極，再?gòu)腘2的源極回到N1的漏極；當柵極電壓小于截止電壓時，兩個MOS管都處于截止?fàn)顟B(tài)，電路中的電流幾乎為零。

在性能上，NX7010可以PIN TO PIN替代AP20H03DF 。

（一）NX7010主要特性

NX7010主要具備以下特性：

● 30V，20A
● RDS (ON) =11.5m?(Typ.)@VGS=10V
● RDS (ON) =16.6m?(Typ.)@VGS=4.5V

（二）NX7010芯片亮點

NX7010采用小型化封裝，結合其優良性能，成為許多高性能電子設備的理想選擇。

① 小型化封裝
NX7010采用PDFN3*3封裝，具備良好的接地性能，底部金屬片設計利于散熱，整體尺寸小巧，重量輕，有助于節省PCB設計空間。

② 電源效率高
在柵極電壓為 10V 時，NX7010的漏極與源極之間呈現的典型導通電阻為 11.5 m? ，能減少功率損耗和發熱，提高電路效率。

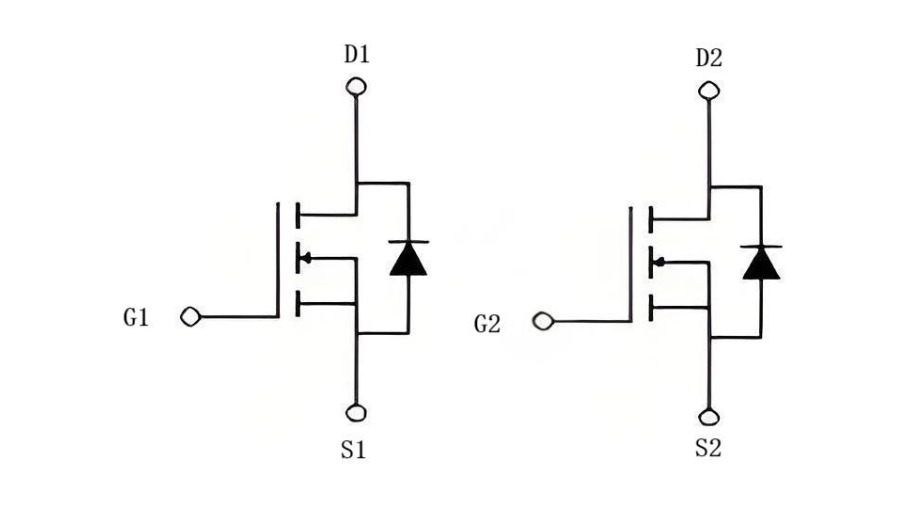

▲NX7010管腳配置

（三）NX7010應用領域

因其低功耗、高可靠性和快速開關速度的特點，NX7010被廣泛應用于以下這些應用中——

● 電源開關?
● 信號放大器?
● 振蕩器?
● 電動工具、液晶電視、電動自行車、安防、電機?
● 智能小家電、電源產品、開關電源、LED調光和驅動產品、音頻放大器、繼電器驅動?
