問題

隨著電流擺率和效率要求不斷提高，ADI專利耦合電感如何增強汽車應用中多相穩壓器的性能?

回答

為了解決汽車應用中日益提高的電流需求和快速瞬變所帶來的挑戰，ADI專門設計了耦合電感，并獲得了專利。理想情況下，為了獲得高效率，需要較大電感值和較小電流紋波，但為了實現快速瞬變，又需要較小電感值。耦合電感利用出色的耦合機制，使其在穩態下表現為一個大電感，從而有效地降低電流紋波。同時，耦合電感在瞬態事件中的電感值較小，且導通較快。這有便于縮小應用尺寸，同時保持高效率，這對于支持1 V以下的負載電壓至關重要。此外，其設計有助于加快響應時間，使穩壓器能夠在不影響性能的情況下管理劇烈的瞬態負載。通過優化電感值，這些耦合電感有助于為ADAS和其他大電流應用中的先進半導體工藝實現所需的必要電壓容差、高效率和瞬態規格。

簡介

大電流、低電壓應用經常采用多相降壓轉換器拓?fù)鋪斫档碗妷骸＿@種多相降壓轉換器可以利用傳統的分立電感(DL，如圖1a所示)，或利用耦合電感(CL，如圖1b所示)。如果是CL，繞組為磁耦合，具有消除電流紋波的優勢1-6。

汽車ADAS應用面臨的挑戰是，如何將GPU或ASIC供電軌嚴格控制在0.4 V至1 V范圍內，尤其是在快速瞬變條件下。負載瞬態通常會導致所有相位將開關節點VX拉高至VIN，因此每相中的電感電流以一定的擺率(式1)逐漸上升，其中VIN為輸入電壓，Vo為輸出電壓，L為電感值。卸載瞬態通常會導致所有相位拉低至GND，并且電感電流逐漸下降(式2)。已知低輸出電壓值VOUT<1 V，并假設輸入電壓典型值至少為5 V，比較式1和式2很容易看出，卸載瞬態是主要問題，這是因為使電流逐漸下降的電壓非常小。

圖1.多相降壓轉換器，采用分立電感或耦合電感

簡單的解決辦法是增加COUT中陶瓷輸出電容的數量。然而，這種方法的體積過大、成本過高，有些不切實際。在汽車行業，穩壓器往往配置為以相對較高的頻率(FS，通常超過2 MHz)進行開關。這與云應用或工業應用中的穩壓器形成對比。由于特別的電磁干擾(EMI)要求，汽車環境中需要更高的開關頻率。雖然高頻有助于減小穩壓器中的電感值，但仍然需要進一步改善。

由式3可求出帶DL的常規降壓轉換器各相的電流紋波，其中占空比D = VOUT/VIN，VOUT為輸出電壓，VIN為輸入電壓，L為電感值，F(xiàn)S為開關頻率。

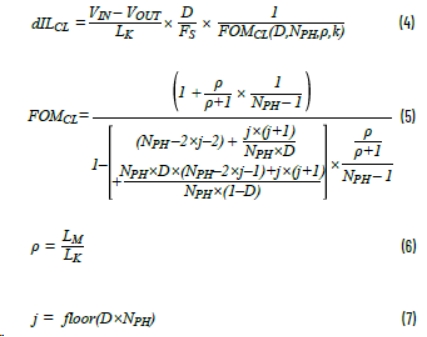

用漏感為LK且互感為LM的CL代替DL，則CL中的電流紋波可表示為式46。品質因數(FOM)表示為式5，其中NPH為耦合相數，ρ為耦合系數(式6)，j為運行指數，僅定義占空比的適用區間(式7)。CL的參數有漏感LK和互感L M。

對于特定的CL設計，與采用分立電感L的常規降壓轉換器相比，式4和式5中的FOM含義可以解釋為電流紋波消除所涉及的額外乘數。與具有任意電流紋波和瞬態性能的任何系統相比，業界進一步推廣和擴展了FOM的定義及其含義11。建議使用歸一化瞬態擺率 (期望較高) 與歸一化電流紋波 (期望較低) 的比率 (式8)。對于一些采用分立電感的基準轉換器，瞬態擺率和電流紋波通過相關數字進行歸一化 (因此任何采用DL的系統仍會導致FOM = 1)。SRTR和ΔIL是所選設計或技術在穩態下的瞬態電流擺率和電流紋波，而SRTR_DL和ΔILDL是同樣的參數，但用于基準DL設計。

由于瞬態和穩態下分立電感的電流擺率相同，式8可以簡化為式9。這樣一來就完全避免了實際提及DL設計，但基準測試的思想仍然存在。

請注意，對CL使用廣義FOM定義(式9)將得到式5，因此新定義是向后兼容的，而且還可用于電流紋波和瞬態擺率與DL公式存在顯著差異的技術(例如TLVR9)。

CL設計和考慮因素

應用指標為VIN = 5 V、VOUT = 0.8 V、FS = 2.1 MHz、NPH = 8。開始時，選擇DL = 32 nH來支持快速瞬變，而每個電感占用4.2 mm × 4.2 mm × 4.2 mm。理想情況下，這些電感將用8相耦合電感(CL)代替。然而，h = 4 mm的低高度要求帶來了難題，因為在這種高度限制下，8相耦合電感器會變得過于細長，難以生產，而且還會更容易受到電路板彎曲變形的影響。因此，我們?yōu)镃L選擇了4相構建模塊，這也使得元件的放置和布局更加靈活。我們的目標是獲得更快的瞬變，并且已知CL值的紋波將小于起始DL值的紋波。因此，我們采用了近期推出的Notch CL (NCL)結構來盡可能減小漏感LK7,8,10。我們設計了NCL0804，LK約為17 nH，OCL = LM + LK = 100 nH，NPH = 4，相位間距為6.9 mm/相，高度h = 4.0 mm(最大值)(圖2)。

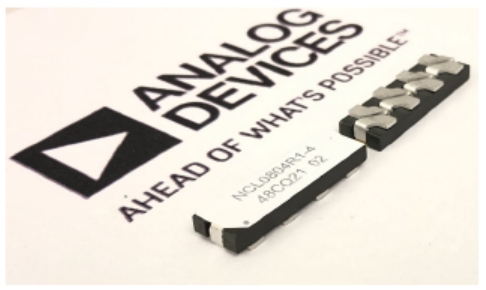

圖2.開發的NCL0804-4-R17(h = 4 mm(最大值))

使用FOM圖10可以有效比較不同的設計。任何DL設計都會出現FOM = 1，這是因為在穩態和瞬態下，電流擺率的比例為1:1。給定尺寸下，耦合電感的NCL結構會使LM/LK比率最大化，因此通常能夠產生最高FOM9。FOM比較如圖3所示;在目標輸出電壓附近，我們開發的NCL比DL好約4.4倍。

圖3.相對于輸出電壓VOUT，開發的NCL = 4× 17 nH和理論NCL = 8× 17 nH的FOM與任何DL的FOM相比較

(VIN = 5 V)

相應的電流紋波比較如圖4和表1所示。對電流紋波和瞬態擺率的不同取舍，讓DL值的選擇范圍非常寬，但我們開發的NCL始終有4.4倍的優勢。NCL的電流紋波比DL = 32 nH的紋波小2.35倍，同時NCL的瞬態擺率要快1.88倍。2.35×1.88約等于4.4，與預測的FOM = 4.4相匹配。使用DL = 100 nH也可以降低電流紋波，這使其電流紋波比NCL的電流紋波小1.33倍，但NCL的瞬態擺率會快5.88倍，因此NCL相對于任何DL的優勢仍然是5.88/1.33，即約等于4.4倍(NCL的FOM = 4.4)。

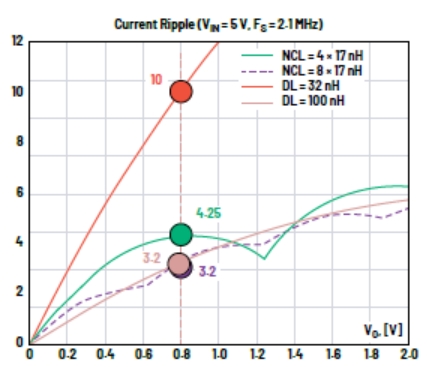

圖4.相對于輸出電壓VOUT，比較開發的NCL = 4 × 17 nH和理論NCL = 8 × 17 nH的電流紋波與DL = 32 nH和DL = 100 nH的電流紋波

觀察圖3中相同NCL的理論FOM，但考慮NPH = 8是否可制造的情況，我們看到NCL相對于DL的性能優勢將從4.4倍擴大到5.8倍，而且在VOUT較低時，相對的優勢差距更大。

展望未來，我們或許應該考慮NCL的不同設計。一種可能性是將相位排成兩排，以保持鐵氧體磁芯的長寬比較低，使其有利于制造。在這種情況下，NCL可以放在PCB的底部，直接位于GPU的陶瓷旁路上方，并且功率級圍繞在NCL的周邊。此方法類似于垂直供電(VPD)布置，有可能會在瞬態和紋波之間取得更好的平衡，也就是可以有效提高瞬態效率。然而，必須注意的是，這樣的改動將會顯著改變現有的設計和布局。未來將取決于客戶的偏好，考慮是否采用這種方法。

實驗結果

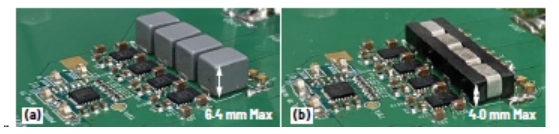

圖5.穩壓器四相構建模塊，電感尺寸可為 DL = 100 nH(h = 6.4 mm(最大值))和 NCL0804-4(h = 4.0 mm(最大值))

用NCL0804-4替代DL = 32 nH電感可以提高效率，如圖6所示。這種改善主要是因為電流紋波大幅降低(圖4)，從而導致繞組、功率級和走線中的電流有效值降低。此外這還有助于降低交流損耗，如圖6所示。同時，17 nH/相的NCL(圖5b)在瞬態下的電流擺率要快約1.9倍，反饋環路中的相位裕量一般也會得到改善。降低DL = 100 nH的紋波(圖5a)可重新提高效率(圖6)，但這種DL的高度明顯高于允許值(h = 4 mm)，同時也比我們開發的NCL慢約5.9倍，并且會大大影響所需輸出電容的數量。正如基于FOM的估計，結果證實了NCL相對于分立電感方法的不同權衡方案具有根本的性能優勢。

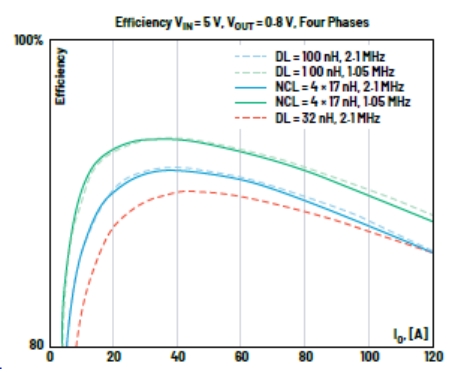

圖6.DL = 32 nH (h = 4.4 mm)、DL = 100 nH (h = 6.4 mm)和NCL = 4× 17 nH (h = 4.0 mm)的效率比較：5 V至0.8 V，四相。

結論

綜上所述，我們開發了一種采用NCL結構的新型耦合電感，以優化輸出電壓非常低和負載瞬態指標變化劇烈的應用性能。該CL也是為了適應汽車設計的低高度要求而開發的。選擇NCL結構是為了盡可能地減少泄漏。與常規分立電感方案相比，它的瞬態/紋波性能提高了4倍以上。

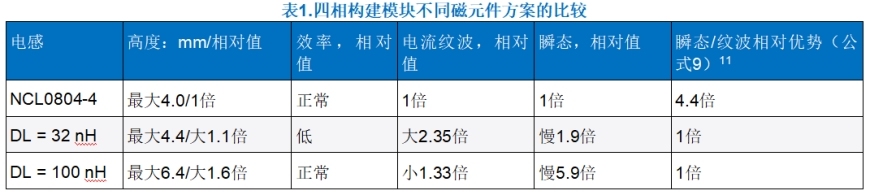

若分立電感(DL)方案的效率要與所開發的NCL相同，高度須為后者的1.6倍(DL = 100 nH)。然而，這種替代方案的瞬態速度會低5.9倍，從而嚴重影響輸出電容的尺寸和成本。表1的比較結果凸顯了NCL0804-4在高度、效率、電流紋波和瞬態速度方面的優勢。
