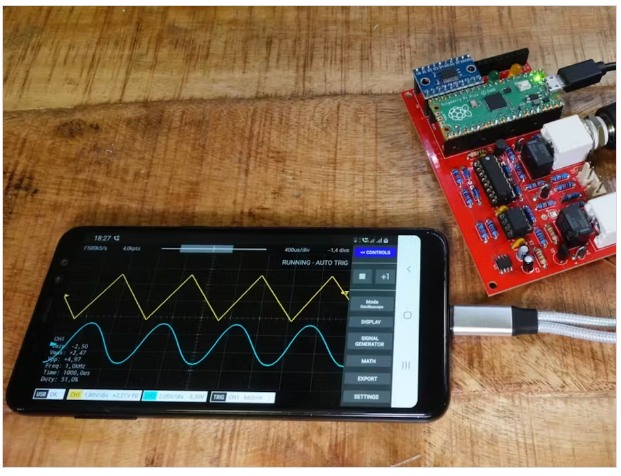

示波器與“Scoppy”一起工作，這是一款適用于手機或平板電腦的安卓應用程序，還有一個樹莓派Pico和一些電子元件。該應用程序可在谷歌Play商店(鏈接如下)。有一個只有一個頻道的有廣告的免費版本，也有一個有兩個頻道的無廣告的高級版本，價格約為3歐元。Android設備可以通過USB-OTG電纜或Wi-Fi連接到樹莓派Pico，當使用支持Wi-Fi的變體樹莓派Pico W時。“Scoppy”利用嵌入Pi Pico的RP2040微控制器的三個模擬輸入中的兩個。這些操作的采樣率為每秒500千次，分辨率為12位。然而，開發人員已經設法將采樣率提高到每秒2兆樣本。這使得Scoppy可以很好地顯示高達約600千赫茲的正弦信號。方波和鋸齒波信號在大約100千赫茲的范圍內看起來仍然很好。

模擬前端

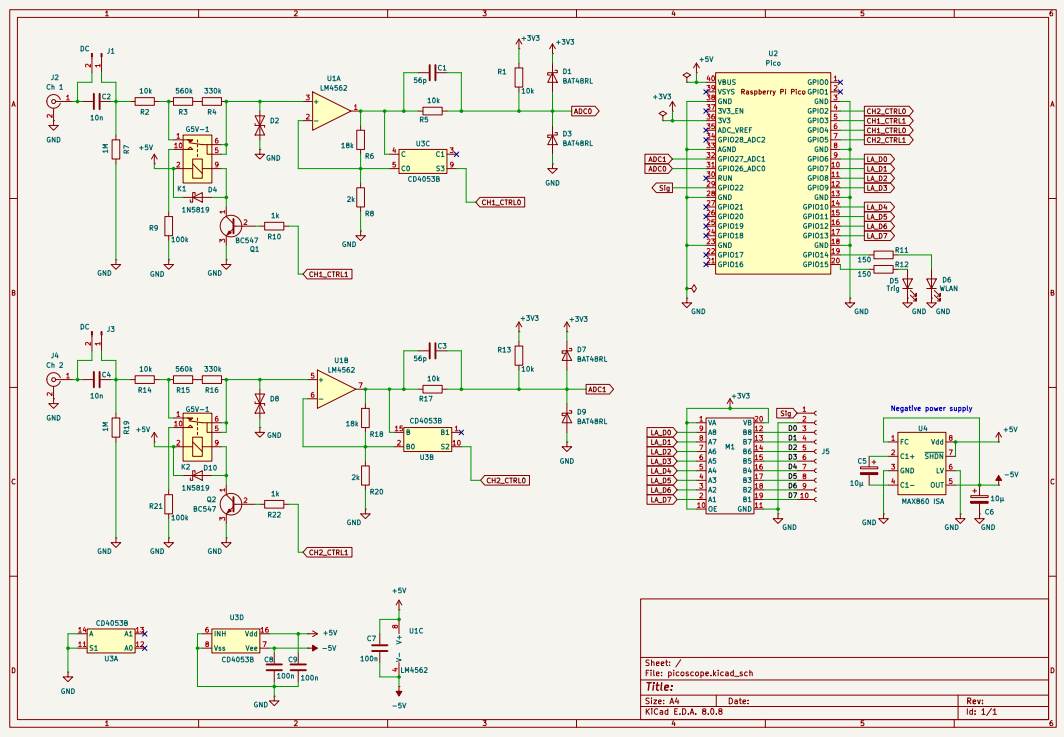

RP2040的adc工作電壓范圍為0 ~ 3.3伏。負電壓和高于3.3伏的電壓無法測量，甚至?xí)p壞芯片。因此，需要一個模擬前端——一個將測量電壓放大或衰減到0到3.3伏的允許范圍的電路。雖然Scoppy的創建者在他們的網站上提供了一個，但它已經有一段時間沒有可用了。我也無法找到一個免費的電路圖，所以我開發了自己的前端。它提供三種輸入電壓范圍，可通過應用程序選擇：-330至330毫伏，-3.3至3.3伏和-33至33伏。探頭可以通過兩個BNC插座連接。為了校準和測試，有一個簡單的信號發生器，能夠產生高達1.25兆赫的方波信號，以及脈沖寬度調制的1 khz正弦信號。還包括一個8通道邏輯分析儀，每秒運行高達2500萬個樣本。在選擇組件時，我確保盡可能多地使用通孔技術(THT)組件。對于少數SMD組件，有在線可用的適配器板，允許它們被焊接到。這使得在面包板或perfboard上組裝前端變得容易。

一步一步的說明

從固件上傳站點下載其中一個固件文件。有兩個固件文件：scoppy-pico-v18。uf2用于沒有WLAN的Raspberry Pi Pico和scoppy-picow-v18。uf2用于帶WLAN的Pi Pico。

?按下RPi Pico上的按鈕，用micro-USB電纜將其連接到計算機上。然后將其鏈接為USB驅動器。

?將適當?shù)墓碳募?fù)制到該驅動器。然后，RPi Pico將使用Scoppy固件重新啟動。

?使用USB-OTG線連接手機。

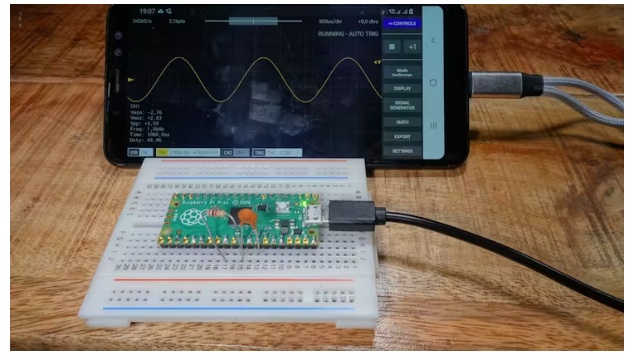

?對于第一次測試，您已經可以將引腳29 (GPIO 22，信號發生器)連接到引腳31 (GPIO26/ADC0，模擬輸入)。對于正弦波，你需要在引腳29和引腳31之間放一個1k的電阻，在引腳31和地(低通)之間放一個100nf的電容。

?組裝電路(見附件)。然后連接手機，配置以下輸入電壓范圍：—0(默認)：-3.3V—3.3V—1:-0.33V—0.33V—2:-33V—33V，自動電壓范圍引腳數：2

?斷開你的手機并重新連接。然后Pi Pico用新的設置重新啟動。
