線性LED驅動芯片在汽車車身照明系統的應用
如今,線性LED驅動芯片越來越多地應用于汽車車身照明系統,且尤其適合應用在尾燈模塊。多年來TI一直致力于為汽車行業用戶提供最具競爭力的LED驅動解決方案,構建創新、可靠、經濟高效的汽車照明系統。
LED在具體的使用時,要注意驅動電路的選用。LED 驅動電路除了要滿足安全要求外,另外的基本功能應有兩個方面:根據能量來源的不同,LED驅動電路總體上可分為兩類,一是AC/ DC轉換,能量來自交流電,二是DC/ DC轉換,能量來自干電池、可充電電池、蓄電池等。根據LED驅動原理的不同,又可以分為線性驅動電路和開關驅動電路。led驅動電路是一種用于可控硅調光器的電路,分為兩類AC/ DC轉換和DC/ DC轉換兩類,又根據驅動原理的不同,可以分為線性驅動電路和開關驅動電路。
在您設計車身照明系統時,是否也曾被散熱和離板設計等問題困擾?TI最新推出的C位產品TPS92633-Q1將為您帶來變革式的解決方案。如下圖所示,TPS92633-Q1一方面采用外部分流電阻來分擔熱量,另一方面支持off board binning resistor,這使得離板設計變得更加容易,極大地解放了生產線端的壓力。此外,該新產品還支持4.5V-40V的電壓輸入范圍和三個通道輸出,每個通道的輸出電流高達150mA。

TPS92633-Q1 原理圖
更好的散熱性能: 外部分流電阻
在尾燈模塊的設計中,線性驅動芯片在散熱上的短板使其通常無法支持很高的功率。為了防止出現“芯片過熱”或“系統過熱”,設計者通常只能依靠成本較高的大面積散熱設計來實現所需的輸出功率。
TPS92633-Q1的亮點之一就是搭載了可以分擔熱量的外部分流電阻,在改善散熱性能的同時減少了系統BOM成本。

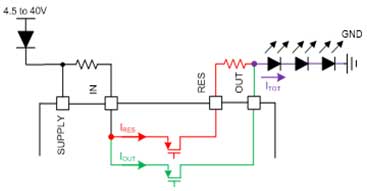

分流電阻工作原理
當輸入電壓較低且接近LED所需的正向壓降時,默認的電流源通道(綠色線路)輸出電流。 當輸入電壓高于LED所需的正向壓降時,另外一路電阻通路(紅色線路)也同時打開,分擔電流和功耗。

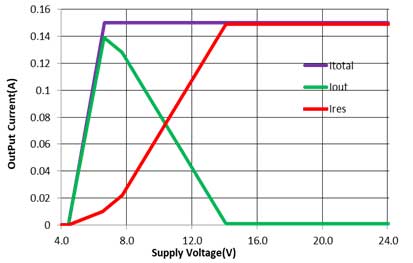

輸入電壓 VS. 輸出電流

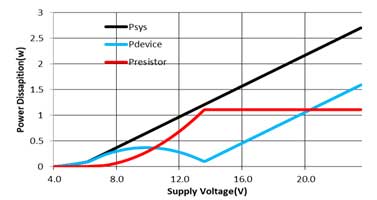

不同輸入電壓下的輸出電流與功耗對比如下圖所示。Itotal是流向LED的總電流,等于流經OUT引腳和Rres引腳的電流之和。 下圖中黑線為系統總功耗,等于芯片和電阻的功耗之和。我們可以看到,借助Rres的分流,芯片本身的功耗明顯降低,從而有效控制了熱量的產生。

輸入電壓 VS. 功耗

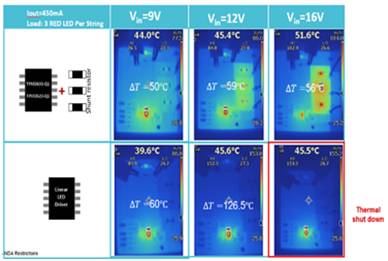

TPS92633-Q1的熱測試結果如下圖所示。通常,乘用車電池的電壓范圍為9V至16V,汽車尾燈的環境溫度最高為85°C。 我們?cè)谶@些條件下進行了模擬測試,當Vin為16V時,TPS92633-Q1借助分流電阻來分擔系統的熱量,可以支持最高450mA的電流,而沒有分流電阻的對照芯片在相同的環境溫度下則會直接觸發熱關斷保護。

熱測試對比結果
更便捷、低成本的方案: Off-board Binning Resistor.
在進行離板設計時,由于LED生產工藝的限制,必須將LED板與芯片板匹配來統一LED的亮度,這往往是比較繁瑣但又無法省略的一個步驟。哪怕是在同一批次的LED產品中,也會存在不同的bins。用戶在購買了整批LED后,仍需要通過binning resistor來設置不同bins LED的電流來統一亮度。

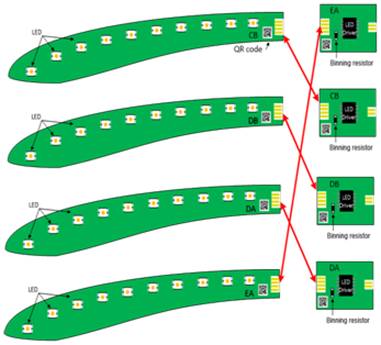

現有的解決方案如下圖所示,考慮到芯片抗擾性,binning resistor必須與驅動芯片放在同一塊板上,那么也就必須為不同的驅動芯片板設計不同的binning resistor。 為了將LED板與驅動芯片板匹配,我們需要使用條碼或二維碼進行識別,這大大增加了設計復雜度與制造成本開銷。

現有方案:Binning resistors與驅動芯片在同一塊板上

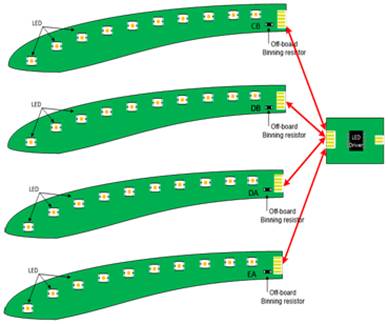

TPS92633-Q1的另一亮點就是其ICTRL引腳支持off-board binning resistor,這一設計完美地解決了上述難題。如下圖所示,我們?cè)谥圃爝^(guò)程中可以直接將binning resistor放置在LED板上,這樣只需要設計一種驅動芯片板即可匹配所有bins的LED板,大大降低了制造成本。

TPS92633-Q1方案:off-board binning resistor

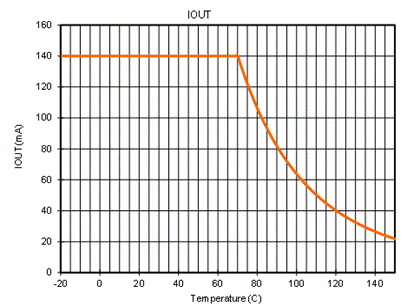

除了支持off-board binning resistor之外,TPS92633-Q1還支持通過在ICTRL引腳連接NTC來實現thermal derating。當溫度升高時NTC阻值會減小,RICTRL上的電壓會降低,從而降低輸出電流以進行過熱保護,下圖為測試結果。

溫度 VS. 輸出電流
LED驅動器(LED Driver),是指驅動LED發光或LED模塊組件正常工作的電源調整電子器件。由于LED PN結的導通特性決定,它能適應的電源電壓和電流變動范圍十分狹窄,稍許偏離就可能無法點亮LED或者發光效率嚴重降低,或者縮短使用壽命甚至燒毀芯片?,F(xiàn)行的工頻電源和常見的電池電源均不適合直接供給LED,LED驅動器就是這種可以驅使LED在最佳電壓或電流狀態下工作的電子組件。
開關型驅動可以獲得良好的電流控制精度和較高的總體效率,應用方式主要分為降壓式和升壓式兩大類。降壓式開關驅動是針對電源電壓高于LED的端電壓或者是多個LED采用并聯驅動情況下的應用。升壓式開關驅動是針對電源電壓低于LED的端電壓或者是多個LED采用串聯驅動情況下的應用。
一般認為,隔離型驅動安全但效率較低,非隔離型驅動效率較高,應按實際使用的要求來選。 目前設計一般的基本LED驅動器照明應用相對較簡單,但是如果還需要其它功能如相位控制調光和功率因子校正(PFC),設計就變得復雜。無功率因子校正功能的非調光LED驅動器通常包含一個離線式開關電源,用于恒定電流下調節輸出。
LED驅動器的后端架構包含一個具有短路保護功能的電流調節電路??梢岳镁€性調節電路達到這一目的,然而這種方法本身效率低下,因此適用低輸出電流,通常不會應用到多級架構中去。替代方法是使用簡單的、具有電流回饋功能的降壓穩壓器電路,以便限制了輸出電流超過期望的LED驅動電流。其抵消了總LED正向電壓隨溫度和器件容差的變化,還限制了出現短路或其它故障條件時的電流,從而能夠保護驅動器免遭損壞 。
LED驅動芯片,實際上是個PWM控制芯片,在組成電路正常工作后,通過檢測電阻上LED的電流而得到的電壓反饋到芯片,控制內部的PWM占空比,以適應LED自身特性變化而引起的電流、電壓波動,使LED得到的電流保持恒定。
LED驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器,通常情況下:LED驅動電源的輸入包括高壓工頻交流(即市電)、低壓直流、高壓直流、低壓高頻交流(如電子變壓器的輸出)等。而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。
