本文介紹了一種AC-DC回波開關電源,它將通用的50赫茲/60赫茲交流輸入(85伏到260VAC)轉換為雙輸出+/-15VDC轉換為0.5a(2*7.5W),可用于各種應用,如雙供應操作電源、放大器和波形發生器電路。

變壓器鐵氧體芯為RM8,DK125為控制芯片。變壓器初級繞組的電感為1.13Mh,開關頻率為65KZ。估計泄漏電感為22mh,反射電壓(VH)在110伏左右。

該控制器芯片不需要任何外部供應(通過變壓器上的輔助繞組),在hv-dc線路上沒有啟動電阻。交流輸入采用玻璃保險絲和電阻保護。常見模式的阻流,小環路區域,低阻抗地面面,和r鐵氧體芯確保低的EMI水平。所有部件都是通孔的,所以即使是電子初學者也很容易跟蹤和焊接。

電路分析

控制芯片為DK125,鐵氧體變壓器為RM8型。DK125數據表顯示:"DK125是一種二次側回彈式AC-DC開關模式電源控制IC。設計采用高度集成的CMOS電路,具有短路、二次側開路、過溫過電壓等保護功能。它有一個內置的高壓電晶體管和一個專利的自電源供應電路,減少所需的外部組件和遵循一個簡單的變壓器設計。圖1顯示了芯片的內部框圖。

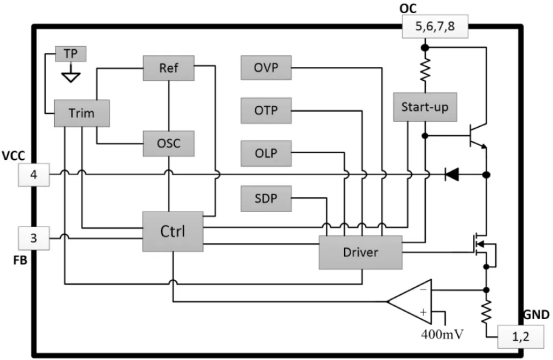

圖1:DK125芯片的框圖

F1是一個500馬玻璃保險絲架。R2是10D561K型的變壓器,用于保護電源不受高壓峰值和瞬態的影響。C2是一種100NF-275VACX2級電容器,用于第一級減少噪音。T1是UU9.9型降低共模噪聲的通用模式阻流器,BR是一種用于AC-DC轉換的DB107G橋整流器。C3是一個33UF-400V電容器,用于減少波紋。

R3,直流,和C8屬于用于抑制變壓器主電壓的緩沖電路。這樣的緩沖器保護MOSFET(在這種情況下,它嵌入在控制器中),并減少輻射發射。IC1是控制器芯片。該芯片的備用功率消耗低于0.3W,開關頻率為65KZ。C15降低反饋線的噪音,C14是旁路電容器。建議使用C14低ESR電解型電容器。OP1是一種PC817光耦合器,為控制器提供了一個電流隔離路徑來感知輸出電壓。Re1是tl431分流調節器,它能感知輸出電壓的任何微小變化,并為光耦合器提供信息。

C1是一種Y2安全電容器,用于減少噪音。首被告和次被告為3100個肖特基二極管(SR2100也在工作),用于高頻交流向直流轉換。C9、C12和L2為正軌建立了圓周濾波器,C4、C7和L1為負軌建立了圓周濾波器。D1是一種顯示輸出電壓的LED,R4將電流限制在LED上。

變壓器

圖2顯示了變壓器的細節。鐵氧體核是RM8,而滾軸是"4+4"型(B65812S1108D002)。圖3顯示了本數據箱及其尺寸(參考:EPACO數據簿)。核心間隙的數學估計約為0.16mm。

圖2:電源變壓器繞組

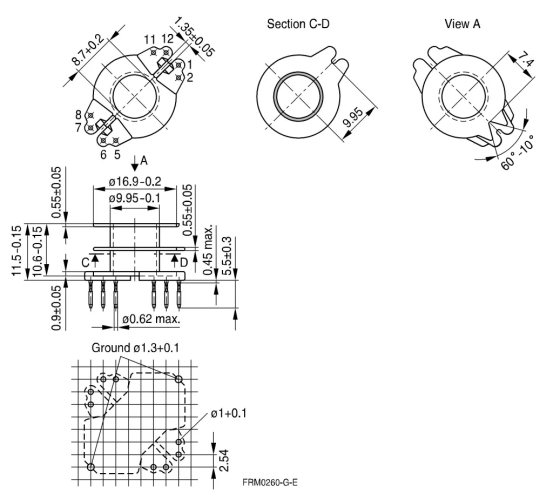

圖3:B65812S1108D002

要將變壓器卷起來,請遵循這個程序:用主順時針或逆時針的繞組開始。然后放置鐵氧體芯(在本箱中),用LCR計測量初級繞組的電感。如果你可以選擇你的LCR表的測量頻率,最好的頻率是65KZ(變壓器的開關頻率),否則,把它設置為40KKZ或100KZ。研磨鐵氧體芯的中間部分,測量電感,直到接近1.13Mh。小的容忍是可以接受的,不會引起問題.

主電感的泄漏可以通過將LCR表連接到主電感和短路的所有輸出來測量。我測量了大約18h的泄漏電感,這是可以接受的。一般來說,盡管泄漏量較小,但不應超過原電感的3%至5%。

PCB布局

圖4顯示了電路板布局的電源。這是一個兩層的電路板和所有組件都是通孔,使它可行的焊接和建造,甚至對初學者。

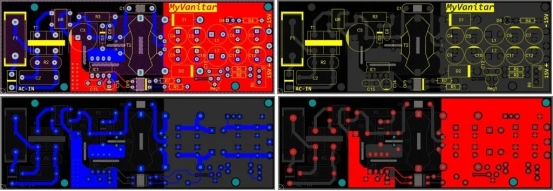

圖4:85V-260VAC至雙+/-15VDS的PCB布局

從入口到變壓器的痕跡盡可能短.旁路電容器(C14)靠近VCC銷。夾子電路盡可能靠近變壓器.追蹤到Y(jié)電容器盡可能短,一側連接到+VDC,以更好地保護浪涌。次級(肖特基二極管和與地面相鄰的電容器)的環路面積很小。
