?電流鏡電路將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對?電流鏡電路的相關情況以及信息有所認識和了解，詳細內容如下。

一、什么是?電流鏡電路

?電流鏡電路是一種能夠復制輸出端子電流到輸入端子的電路模塊?，廣泛應用于集成電路設計中。它通過兩個完全對稱的晶體管實現，當電源通過電阻為兩個晶體管提供相同的偏置電流時，它們的集電極電流也相同，這種對稱性是電流鏡電路名稱的來源。

電流鏡電路的基本原理基于兩個完全相同的晶體管，它們在相同的偏置條件下工作，因此能夠復制相同的電流。這種復制作用使得電流鏡電路在負載變化或環境溫度變化時仍能保持穩定的電流輸出。

電流鏡電路的主要應用包括：

?運算放大器偏置?：在運算放大器設計中，電流鏡電路用于提供穩定的偏置電流。

?模擬電路設計?：在各種模擬電路中，電流鏡電路用于電流的分配和傳輸，確保電路的穩定性和可靠性。

?電源管理?：在電源管理中，電流鏡電路用于監控和調節電流，確保系統的穩定運行。

二、三極管電流鏡電路設計

這部分給大家介紹一種電路中常用的三極管應用--電流鏡。

從名字而言就知道應該是和電流鏡像有關的電路。

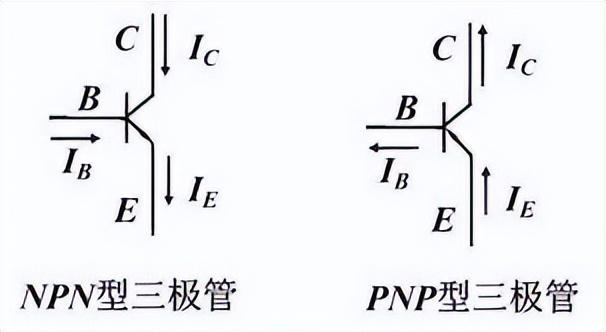

上一篇文章里提到了在放大區，三極管基極電流Ib和集電極電流Ic，滿足以下關系：

β是三極管的放大系數，這個系數會隨著溫度的變化而變化，進而Ic的電流也會隨著變化。所以說你想直接用三極管作為電流源可能有點不現實。那么就有了今天的電流鏡電路：

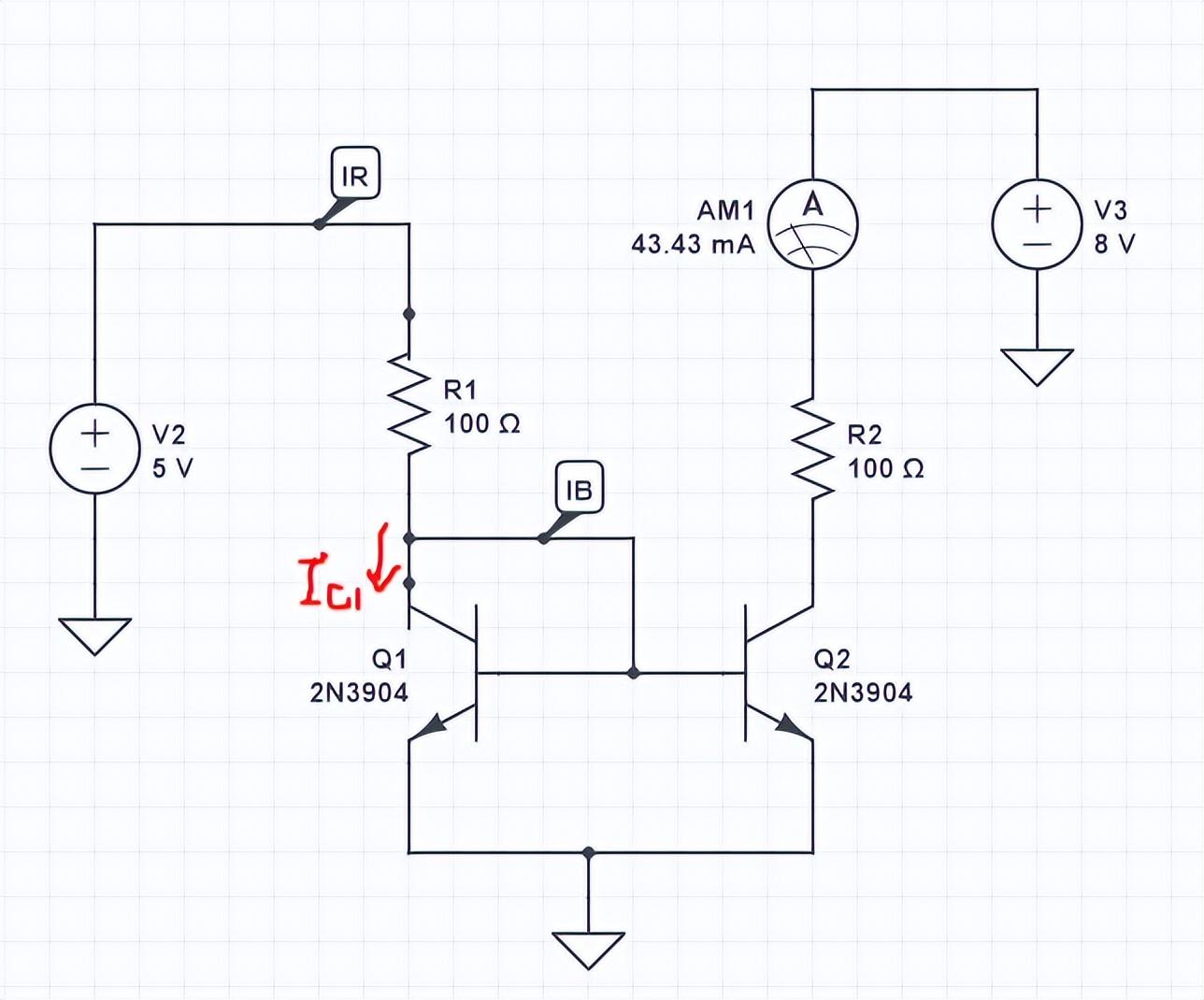

兩個NPN三極管Q1 和 Q2 基極連接在一起。共射極接地。

其中IR=Ic1+IB。

由于三極管Q1和Q2的BE都是對地，所以他們的電壓相等，又加上Q1和Q2是完全相同的兩個三極管，他們的參數也完全相同。

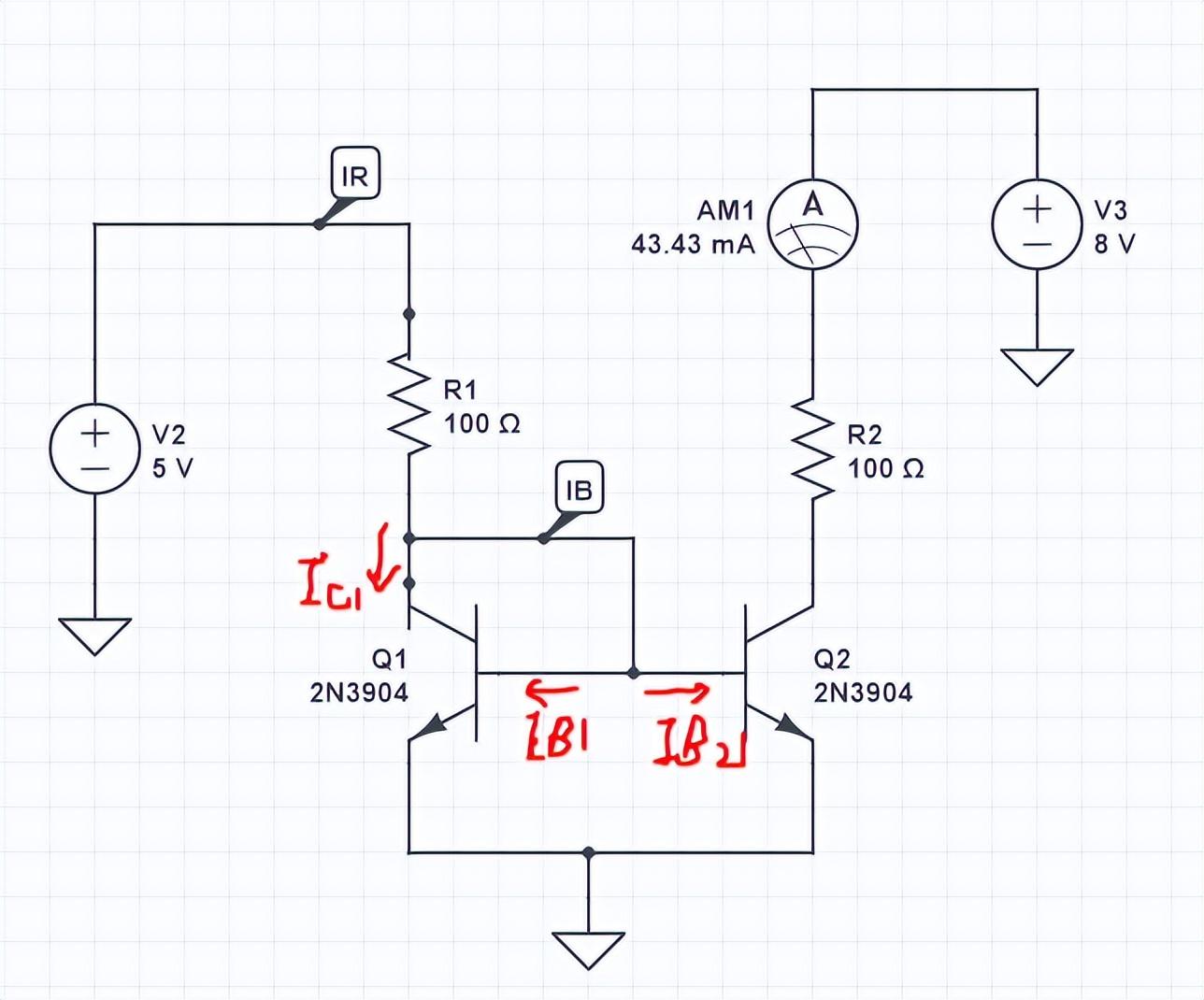

則有IB=Ib1+Ib2. 且Ib1=Ib2.

這里就用到了三極管放大倍數的特性，或者說三極管的集電極電流Ic是由Ib來控制的。

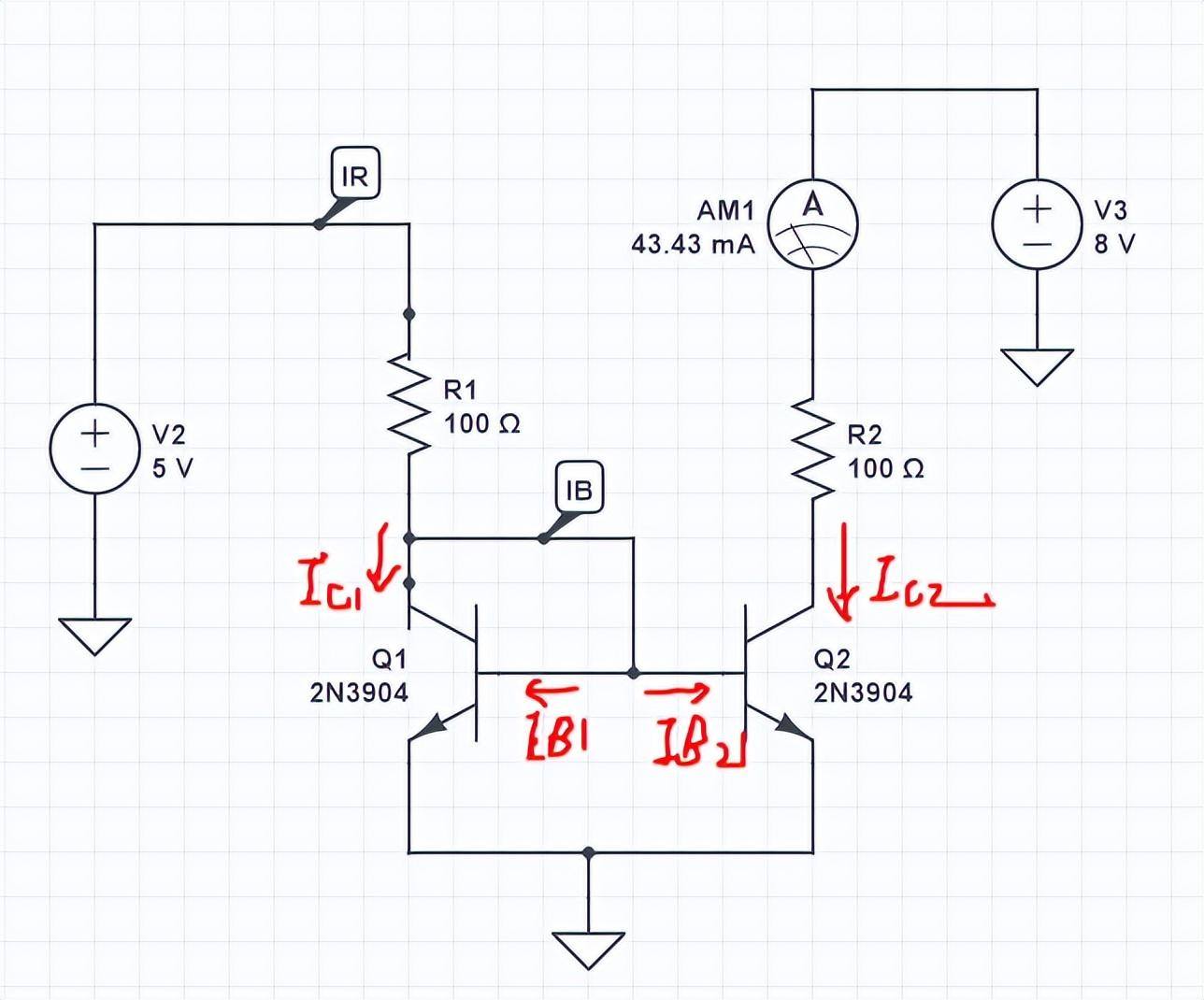

那么到這里呢，非常的明顯，Ib1和Ib2相等，三極管完全相同，則Ic1=Ic2.

到這還不算完，最關鍵的是他們的電流。

假設β等于100.

那么IR=Ic1+Ib1， Ic1=100*Ib1.

也就是說 IR=101*Ib1.

可以給一個粗略的結論：IR基本上約等于Ic1

至此，電流鏡電路的原理基本到此結束，可以說控制電阻R1的阻值，就可以控制流過R2的電流。讓我們來證明一下。

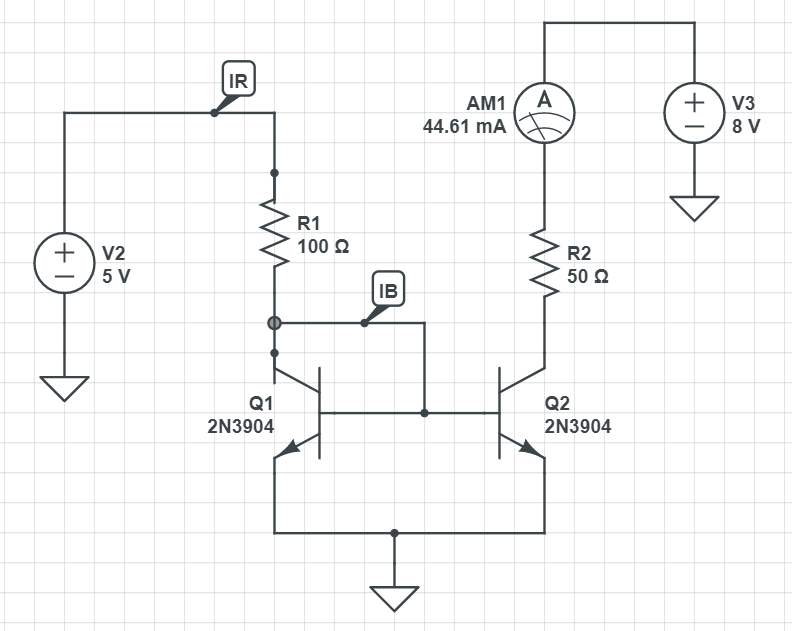

現在根據電流表AM1的讀數，電流為43.43mA，我們改變右側電阻R2到50歐姆。

看到流過電流表示數是44.61mA，還是非常接近更改之前的讀數。

上述所有信息便是小編這次為大家推薦的有關?電流鏡電路的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
