[導讀]可編程電源就是某些功能或參數可以通過計算機軟件編程控制的電源。比如設置輸出電壓是多少,最大輸出電流是多少,超過這個值則不能正常供電等等。

可編程電源就是某些功能或參數可以通過計算機軟件編程控制的電源。比如設置輸出電壓是多少,最大輸出電流是多少,超過這個值則不能正常供電等等。本文首先介紹了可編程電源的作用及工作模式,其次闡述了可編程電源在汽車電子產品脈沖測試及各類測試系統中的應用,最后介紹了可編程電源選型考量的12大因素,具體的跟隨小編來了解一下。

1、跟蹤功能

在某些可編程任意電源中,有一種通道間聯動的功能,即跟蹤功能。跟蹤功能指所有的輸出同時被控制,并且通過保持電壓與事先設定的電壓一致,使它們都服從統一指揮。例如:如果電壓1從10V變?yōu)?2V,則電壓2和3將隨之從5V變?yōu)?V,電壓4隨之從20V變?yōu)?4V。但是,如果其中一個處于領導位置的輸出的最大電流存在極限值,而且輸出電流達到該極限值時,則所有其他處于從屬地位的輸出電流也同時進入限流狀態。如果設備中安裝了電子保險絲,則到達該極限值的輸出將被斷開,進而其他處于從屬位置的輸出也全部被斷開。

2、感應(SENSE)模式——補償導線本身電阻

3、任意波形電源

有些可編程任意電源有任意波形編輯功能,即產生隨時間變化的波形,例如德國惠美公司的HM8143,它相當于一臺固定點數(如1024點)的任意波形發生器,即由固定對電壓與時間間隔參數、列表對應產生,可生成低頻范圍內用戶可自定義的波形,這個信號的頻率由每個點之間的時間間隔確定。任意信號以數字形式生成,而且定義起來相當簡單。通常,一個任意波形信號可包括各種大小不同的振幅,經過逐個處理后可以生成周期性重復波形。這些編程波形可以是單脈沖,也可以是重復連續的波形。編程輸出電壓,也可被外調制。信號在儀器規格允許的范圍內可被自由定義,并可存儲于儀器中。此類信號可通過RS-232、IEEE-488或者USB接口進行定義。

4、調制

某些可編程任意電源有外部調制功能,利用后面板上的端子,可對兩組輸出進行調制。例如,德國惠美公司的HM8143,高達1V/μs的調制斜率和在任意模式下100μs最小脈沖寬度允許生成復雜的負載特征。無論功率大小,線性輸出組件的失真度都非常低,以便于進行外部調制。

電源的工作模式可分為恒壓輸出模式(CV),恒流輸出模式(CC),串聯模式,并聯模式。其中,在恒壓模式下,電源的輸出電流隨負載變化,以確保輸出電壓的恒定,在恒流模式下,電源的輸出電壓隨負載變化,以確保輸出電流的恒定。并聯模式或串聯模式的輸出連接必須獨立進行,而且一臺電源設備的輸出也可以連接另外一臺電源設備的輸出。為了獲取更大的輸出電壓,可采取串聯模式,為了獲取更大的輸出電流,可采取并聯模式。

1)串聯模式在串聯模式下,由于電壓相加(或相減),最大電流由設定值最小的電源設備決定,因而此時所有設備的電流都相等。

2)并聯模式為了提高輸出的總電流大小,可采取并聯方式。此時所有設備的輸出電壓都相同,大小由額定輸出電壓最低的電源設備決定,總電流為各并聯支路的電流之和。 如果所采用的電源設備規格相同,則在并聯時請檢查各電源設備上分配的電流是否平均,由于并聯時流過各電源設備的電流大小相同,如果使用了其他類型的電源設備,在沒有過載保護的條件下,此類電壓可能會被電流損壞。

1、汽車電子產品脈沖測試

某國際知名品牌汽車電子產品生產商使用此可編程電源進行產品的電壓脈沖測試實驗,用其驗證產品的可靠性、穩定性;

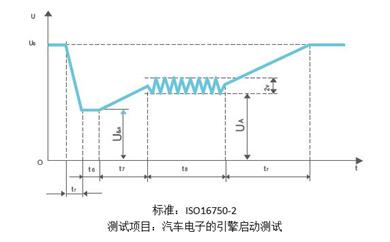

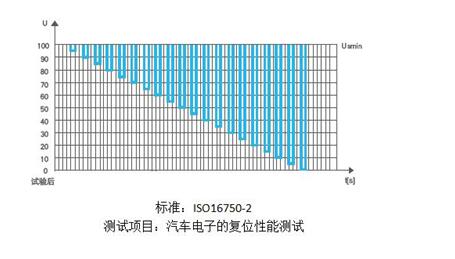

采用可編程直流電源,內置符合汽車電子領域標準的常用測試波形,省去測試前繁瑣的編輯時間;測試工程師可以自行調整波形的參數,使其輸出不同測試等級下的波形;

該測試波形對電源的電壓上升、下降有嚴格要求,而全天科技可編程直流電源在此項上擁有國家專利,完全滿足測試需求;


可編程電源應用與選型詳解

可編程電源應用與選型詳解


可編程電源應用與選型詳解

可編程電源應用與選型詳解

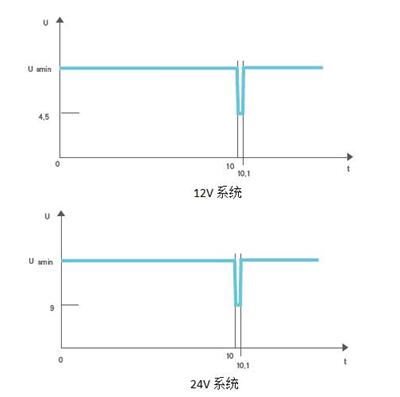

該測試波形用來模擬汽車復雜電路中熔斷器斷路后,其他電路的電壓瞬時跌落對于電子設備的沖擊;


可編程電源應用與選型詳解

可編程電源應用與選型詳解

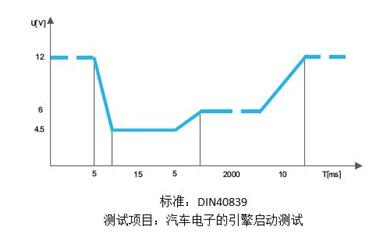

該測試波形與DIN40839標準下的測試波形類似,在中間部分增加一段紋波成分的測試,更加真實的模擬引擎啟動測試;


可編程電源應用與選型詳解

可編程電源應用與選型詳解

2、各類測試系統

1)音響功放測試系統

2)點鈔機主控板測試系統

3)LED驅動電源功能測試系統

4)鎮流器、LED驅動電源老化系統

5)變頻器控制板、驅動板測試系統

6)電焊機控制板、電源板功能測試系統

使用SP75VDC1500W機型,通過治具,配合操作軟件,測試PCB板各點之間的電參數;

客戶用于產線測試,需求用到5V,0.5A、10.7V,0.5A、28V,6A、30V,0.5A、36V,6A、48V,15A共6組輸出,要求能快速切換到需要的電壓電流,從而提高產線效率和方便操作員使用;對此,全天可編程電源提供快速調用功能,讓操作員能實現一鍵輸出一組需要的電壓、電流;

使用SP32VDC1000W機型,用于直流風扇測試系統;全天可編程直流電源在系統中,提供待測直流風扇供電。

1、電壓、電流、功率需求范圍

在對被測物(元器件、電路板、模塊、設備成品)測試時往往需要用到不同的電壓,如:《1》電路板中不同的電路部分工作電壓可能不同,在測試時需要模擬工作環境,提供不同的電壓;《2》在對被測物進行欠壓、正常電壓、過壓測試時,也需要用到不同的電壓;《3》往往一個企業研發或者制造的產品是多樣化的,從設備投資角度,也期望一種電源可滿足盡可能多的應用需求;

在對被測物(元器件、電路板、模塊、設備成品)測試時往往需要用到不同的電流,如:《1》在對被測物進行空載、25%載、半載、滿載、超載測試時,需要提供不同的電流(功率);《2》往往一個企業研發或者制造的產品是多樣化的,如充電器的研發或者制造企業,其產品的電壓、功率各不相同;

即使是產品比較單一的企業,也需要對產品進行OVP、OCP、OPP的測試;

綜合以上,對電源的電壓、電流、功率的范圍需求也就出來了,在綜合考慮預算與設備投資回報的基礎上,我們很容易選用一款或者幾款電源來滿足我們的測試需求;

很多時候,我們往往會選擇電源的組合來降低我們的投入,滿足我們的需求,如:低壓@大電流+高壓@小電流+中壓@大功率

2、串、并聯運行需求的確定


可編程電源應用與選型詳解

可編程電源應用與選型詳解


可編程電源應用與選型詳解

可編程電源應用與選型詳解

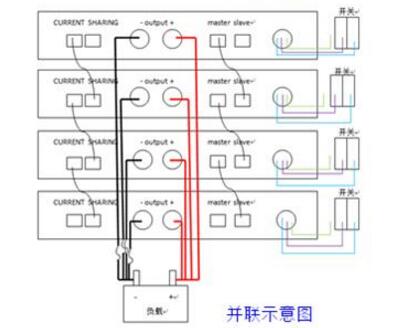

如果需要比單個電源更大的輸出電流,我們可以并聯多個電源實現,通過總線進行主從控制來確保系統的整體性能符合只有一個電源時的參數規格;全天科技主從控制可以最多10臺,電流均流可以達到差異在0.3A以內;

并聯電源時,采用同型號機型進行并聯;所有控制通過主機電源進行的,總電流是每個電源輸出的電流值之和;

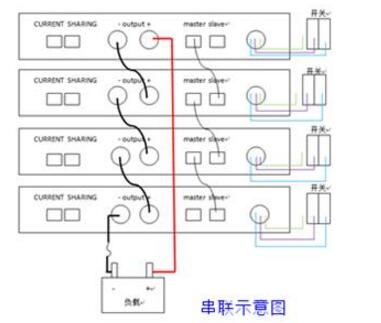

如果需要比單個電源更大的輸出電壓,可將直流電源串聯使用;(將一個電源的正極與另一個電源的負極相連接即可將多個電源串聯起來,首尾剩下的正負極即是串聯后的電源的正負極;)

全天科技的可編程直流電源,在串聯運行時,可以進行主從機控制,在主從機控制的情況下,通過設定主機即可輸出設定的參數,在此模式下,電壓會均會到主從機控制的所有電源;如:5臺串聯時,在主從機控制模式下,如果需要輸出電壓為50Vdc,則每臺的輸出電壓為10Vdc;所有控制通過主機進行,總電壓不可以超出1000Vdc;

3、通訊與控制要求

在應用時,很多時候,我們需要集成到系統,通過工控機控制,此時,就需要與工控機進行通訊;那么,你就需要選擇有通訊接口的電源;在一個系統中,其他設備也有通訊的要求,而一般情況下,工控機的通訊接口會是多樣化的,這也需要集成到系統中的各個設備能提供不同的通訊接口可以選擇;系統中各個設備的通訊接口,需要根據工控機與設備的通訊接口進行協調使用,以實現運行效果好,設備投入低;(全天科技可編程直流電源標配4種通訊接口:RS232、RS485、LAN、USB,2U機型可選配GPIB)

在一些應用中,需要使用模擬量來進行控制,此時,則需要電源有模擬量控制接口,通過這樣的接口,可以通過弱的電壓、電流、電阻信號來設置與控制直流輸出電壓、電流等;

(全天科技可編程直流電源同時可以提供WebServer遠程控制功能,可通過電腦用Web控制直流輸出電壓、電流等)

4、瞬態響應

瞬態響應是衡量電源應對電流需求變化或跟隨負載阻抗變化的能力的一個指標。對于許多應用來說,這都是一個重要的規格參數;當輸出電流需求在短時間內大幅增大或減小時,輸出電壓也可能會大幅降低或升高。電源的內部電壓控制回路會努力將輸出電壓穩定在其設定值處,但這種響應并非瞬間進行的;

要想提高瞬態響應速度,有時就不得不忍受更大的紋波和噪聲;在可編程電源中,內部電壓控制回路和輸出濾波器是互相制約的;大輸出濾波器限制紋波和噪聲,但降低電源對快速變化負載的響應速度。而超快的內部電壓控制回路則縮短瞬態響應時間,但可能會產生過沖或下沖,由此損壞被測物;

電動工具測試就是一種瞬態響應的典型應用案例,該應用使用直流電源來模擬電動工具的內部電池;當電動工具電機啟動時,電流就會急劇增大;

而在測試汽車中使用的繼電器和保險絲時,情況又完全不同??删幊讨绷麟娫幢仨氃诟哌_(dá)30VDC的電壓下提供大電流,而且通常需要5kW至10kW的功率。在測試過程中,過大的直流輸出電壓過沖會造成繼電器或保險絲損壞。為避免這種情況,所使用的電源要能夠控制直流輸出電流瞬間從零變化到最大值或者從最大值變化到零。
