直接耦合兩級放大電路將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對它的相關情況以及信息有所認識和了解，詳細內容如下。

一、直接耦合兩級放大電路

?直接耦合兩級放大電路?是指在多級放大電路中，兩級之間既不用電容耦合，也不用變壓器耦合，而是用電阻、二極管或直接用導線連接起來的一種耦合方式。這種耦合方式的特點是既能放大頻率很低的信號，也能放大頻率很高的信號，并且易于集成化。然而，它的缺點是各級的工作點不獨立，互相影響，存在零點漂移現象。零點漂移是指在直接耦合放大電路中，若將輸入端短路，即輸入信號為零，輸出端仍然產生不規則緩慢變化的電壓，這種現象簡稱零漂?1。

直接耦合放大電路的優點包括：

易于實現：不需要額外的電抗元件（如電容或變壓器），使得電路連接更加簡單直接。

頻率適應性：適合放大從低頻到高頻的信號。

集成化：有利于集成電路的設計和實現。

其缺點包括：

工作點不獨立：各級的工作點相互影響，需要仔細調整以確保電路穩定工作。

零點漂移：由于各級工作點的不穩定性，可能導致輸出端的電壓漂移，影響電路性能的穩定性。

在實際應用中，直接耦合方式多用于低頻功率放大器和集成電路中，盡管存在這些缺點，但它因其獨特的優勢而在某些特定應用場景中被廣泛采用。

二、直接耦合兩級放大電路交流分析

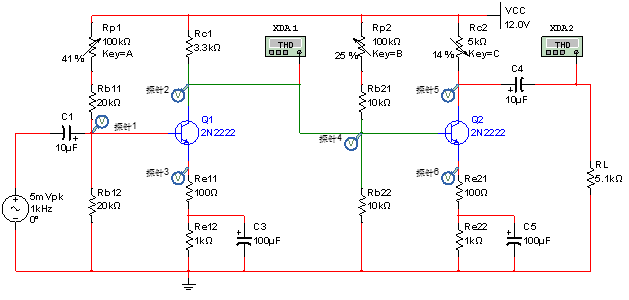

如下圖所示，該電路由兩個基本共射極放大電路構成，其中Q1的集電極輸出第一級信號，直接被Q2的基極接收，放大后從Q2集電極輸出：

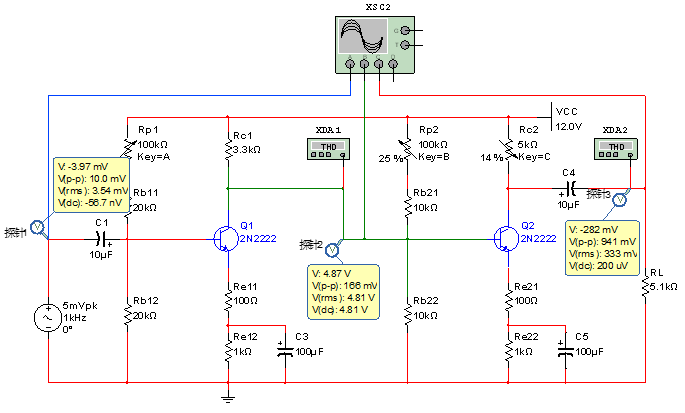

為了說明該電路的工作特點，下面我們對它進行交流分析。

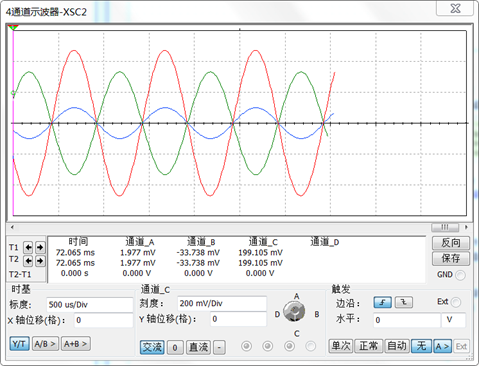

示波器測得的直接耦合兩級放大電路傳輸波形如上圖，藍色-通道A為輸入波形（刻度：10mV/Div），綠色-通道B為級間波形（刻度：50mV/Div），紅色-通道C為輸出波形（刻度：200mV/Div）。

2.1 電壓放大倍數

第一級放大電路的電壓放大倍數為：

第二級放大電路的電壓放大倍數為：

兩級放大電路的整體電壓放大倍數為：

近似滿足：

結論：多級放大電路的電壓放大倍數為每級電路的電壓放大倍數之積。

2.2 頻率分析

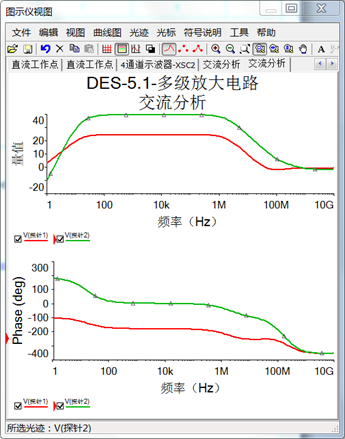

多級放大電路的幅頻特性和相頻特性如下圖，紅色曲線為第一級放大電路的頻率特性，綠色曲線為多級放大電路的頻率特性。

可見，直接耦合多級放大電路的放大能力較單級當達電路更強，但是其通頻帶略微變窄，即特定頻率信號的通過能力更強。

以上就是今天的直接耦合兩級放大電路的性能分析。
