一、差動放大電路結構

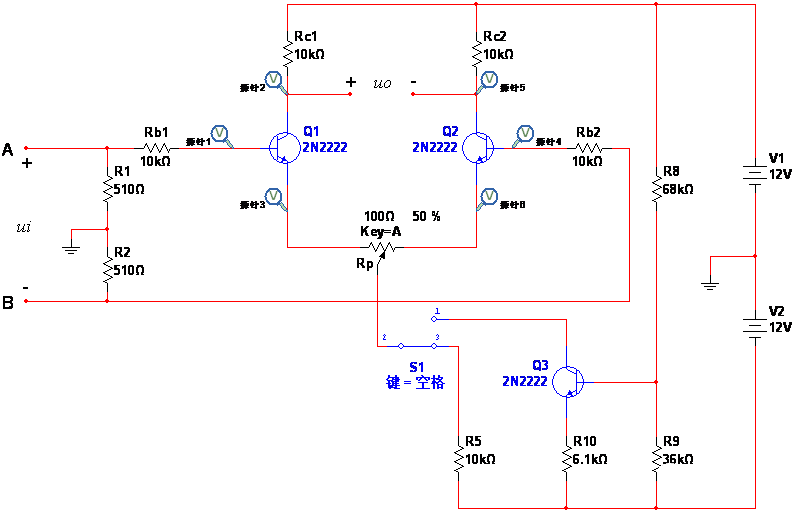

如下圖所示，差分放大電路由兩個元件參數完全相同的基本共射極放大電路組成：

電路說明：

(1)單刀雙擲開關S1撥到位置3時，構成典型的差分放大電路。

電位器Rp用于調節Q1、Q2的靜態工作點，使得輸入信號Ui時，雙端輸出電壓Uo=0。R5為發射極公共電阻，對差模信號無負反饋作用，不影響差模電壓放大倍數，但對共模信號有較強的負反饋作用，可以有效抑制零漂，穩定靜態工作點。

(2)單刀雙擲開關S1撥到位置1時，構成具有恒流源的差分放大器。

用恒流源代替發射極電阻R5，可進一步提高差分放大器抑制共模信號的能力。

在典型差分放大電路中，R5越大，抑制溫漂的能力越強。但電源電壓一定時，R5越大，ICQ越小、放大倍數越小。在集成電路中，不易制作高電阻，因此典型差分放大電路的改進方向是既要抑制零漂，又不使放大倍數減小很多。圖中，Q3是恒流管，R8、R9是偏置元件，R10是負反饋電阻，用以提高恒流源電路的輸出電阻。由于偏置電路一定，Ib3就隨之確定，Ic3=βIb3也就確定（Q3管工作在放大區）。當Uce3變化時，由于Ic3幾乎不變，則等效交流電阻將很高，而保證Q3工作在放大區所需的Uce3并不高，一般只要Uce3 ≥1V即可。

二、差動放大電路的性能和特點

差動放大電路不僅能有效地放大交流信號，而且能有效地減小由于電源波動和晶體管隨溫度變化而引起的零點漂移，因而獲得廣泛的應用。特別是大量的應用于集成運放電路，他常被用作多級放大器的前置級。

當輸入信號Ui=0時，則兩管的電流相等，兩管的集電極電位也相等，所以輸出電壓Uo=UC1-UC2=0。溫度上升時，兩管電流均增加，則集電極電位均下降，由于它們處于同一溫度環境，因此兩管的電流和電壓變化量均相等，其輸出電壓仍然為零。

差分放大電路利用電路參數的對稱性和負反饋作用，有效地穩定靜態工作點，以放大差模信號抑制共模信號為顯著特征，廣泛應用于直接耦合電路和測量電路的輸入級。但是差分放大電路結構復雜、分析繁瑣，特別是其對差模輸入和共模輸入信號有不同的分析方法，難以理解，因而一直是模擬電子技術中的難點。

差動放大電路的特點：

(1)對差模輸入信號的放大作用 當差模信號vId輸入(共模信號vIc=0)時，差放兩輸入端信號大小相等、極性相反，即vI1=-vI2=vId/2,因此差動對管電流增量的大小相等、極性相反，導致兩輸出端對地的電壓增量， 即差模輸出電壓vod1、vod2大小相等、極性相反。

此時雙端輸出電壓vo=vod1-vod2=2vod1=vod,可見，差放能有效地放大差模輸入信號。 要注意的是：差放公共射極的動態電阻Rem對差模信號不起(負反饋)作用。

(2)對共模輸入信號的抑制作用 當共模信號vIc輸入(差模信號vId=0)時，差放兩輸入端信號大小相等、極性相同，即vI1=-vI2=vIc,因此差動對管電流增量的大小相等、極性相同，導致兩輸出端對地的電壓增量， 即差模輸出電壓voc1、voc2大小相等、極性相同。
