0引言

三自由度運動平臺是一種空間并聯運動機構,它由三只電動缸,上下各六只萬向鉸鏈和上下兩個平臺組成,下平臺固定在基礎上,借助三只電動缸的伸縮運動,完成上平臺在空間三個自由度(X,Y,Z)的俯仰、滾轉、升降運動,從而可以模擬出各種空間運動姿態。

由于并聯機構的參數復雜性,其動力學模型通常是一個多自由度、多變量、高度非線性、多參數耦合的復雜系統。同時,動力學分析又是對整個系統實施有效的控制策略達到既定運動指標的基礎,所以有必要對系統動力學模型的建立進行深入分析研究。此外,三自由度并聯機構作為少自由度空間機構的一種形式,由于自由度受限,其運動學、動力學分析方法也與常見的六自由度運動平臺有所不同。因此,對其進行更進一步的理論分析和實際制造安裝生產前的仿真、實驗研究,為工程實現奠定良好的基礎是很有必要的^[1]。

目前,三自由度運動平臺多應用于仿真模擬試驗,它具有明顯的安全性、經濟性、可操作性,不受場地和氣象條件的限制,效率高,加之驅動關節少、性價比高等優點,因而被廣泛應用于各種訓練模擬器如飛行模擬器、艦艇模擬器、海軍直升機起降模擬平 臺、坦克模擬器、汽車駕駛模擬器、火車駕駛模擬器、 地震模擬器以及動感電影、娛樂設備、機構力加載等 領域,為提高我國的仿真技術水平,增強國防實力,提高工業生產力水平,做出了巨大貢獻。

1 三自由度運動平臺結構及原理

三自由度運動平臺作為一種空間并聯運動機構被廣泛應用于航空航天、航海艦船、飛機工業、機床業和車輛工業等領域的駕駛模擬、飛行模擬、虛擬現實等方面,在國防和民用領域都有很高的研究和應用價值。

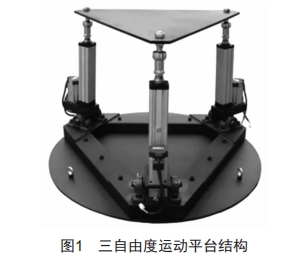

三自由度運動平臺結構(圖1)是由一個上平臺(動平臺)、一個下平臺(固定底座)、三個支桿、三個線性作動器(伺服電動缸)及若干關節連接而成。上平臺為運動平臺,承受負載,完成既定規格參數的速度、加速度、位置運動要求,進而實現對于場景畫面運動姿態的仿真模擬,從而把業務場景視感與體感結合起來,達到仿真模擬的目的。

通過三自由度運動平臺結構(圖1)可以得出:上運動平臺與地面之間以三個支桿來約束并起支撐作用,以三個線性作動器(伺服電動缸)作為驅動部件進行驅動。每個線性作動器兩端為關節軸承,中間為一個移動副和一個轉動副連接,每根支桿兩端也是采用關節軸承分別與地面和上平臺相連。通過計算可知,每個支桿所在的支路都具有5個自由度,每個支路對上平臺提供一個約束;每個線性作動器所在的支路都具有6個自由度,對于上平臺沒有約束。通過每個分支對上平臺的約束很容易計算得出其自由度為3。因此,通過三套線性作動器的驅動,上平臺就能夠?qū)崿F(xiàn)對于給定運動的跟蹤復現。

簡單直觀地對運動進行分析可得到:由于三根支桿的限制作用,上平臺平動受到限制;而轉動自由度相對更為自由,運動范圍更大。當兩豎直作動器差動動作、水平作動器不動作時,實現橫滾運動;兩豎直作動器同步動作、水平作動器不動作時,實現俯仰動作;兩豎直作動器不動作、水平作動器動作時實現偏航[1];三套作動器任意動作實現任意擺動,從而實現對各種業務場景的仿真模擬。

上述平臺在完成既定動作的前提下有其自身結構上的優點:

1)由于三個支桿的限制支撐作用,相對于其他同樣實現三個方向轉動的并聯機構,整個平臺機構剛度更大;

2)相對于六自由度機構結構更為緊湊,更為經濟適用,而且由于作動器沿運動垂直向作用,能夠在得到相同輸出功率的前提下使作動器尺寸最小;

3)根據上面的運動分析,平臺結構模型相對簡單,更易于實現控制。

總而言之,三自由度平臺是一種具有三個獨立自由度的機電系統,通過控制其旋轉關節或轉動軸的運動,可以實現平臺在三個方向上的運動和定位。

三自由度運動平臺在機器人、模擬器和虛擬現實等領域有廣泛的應用,其具備極大的市場應用價值,主要體現在:

首先,經濟性。制造一臺模擬器的價格要比制造真實的飛機、輪船、潛艇、戰車等經濟得多,而且可以不受天氣影響自如地進行實驗。

其次,安全性。例如飛行模擬,很多異常情況在真實的飛行中是很危險的,通過模擬器對飛行員進行訓練,進而使其更好地掌握處理異常情況的能力,相對于在真實飛機中進行飛行訓練來說更為安全;對于沒有經驗的新駕駛員來說,通過模擬器的訓練可以掌握基本操作技巧;很多實際設備的設計錯誤可以通過模擬器的實驗?zāi)M進行分析,進而得到改進。

再次,就是對于環境方面的考慮。正常飛行、車輛行駛等都需要燃燒大量的煤油,這樣就給環境帶  來了沉重的負擔,有了模擬設備就可以節省能源,同時也減輕了科技發展對于環境帶來的負面影響。

2三自由度運動平臺運動姿態數據采集系統設計

隨著三自由度運動平臺在各個領域的廣泛應用,有時需要針對業務場景畫面,采集畫面姿態數據,這時就需要設計一種三自由度結構的運動平臺數據采集裝置。

但怎么讓三自由度平臺按照預想的姿態運行、進行仿真模擬,并完成運行姿態數據采集分析再編輯處理,能夠生成需求的業務場景數據,從而可以在軟件里回放采集的業務場景數據,實現對業務場景的復現,以滿足特定業務場景的測試和應用?這時就需要設計一款面向業務場景的三自由度結構的運動平臺數據采集系統。

采集系統設計要求:采集裝置效率高、靈敏度高、時鐘準確,操作簡單,運行穩定。

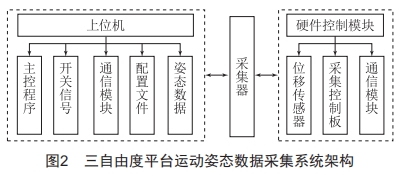

為提高三自由度平臺運行姿態數據采集裝置的效率和靈敏度,增加功能,本采集系統在設計上充分考慮了各種需求、功能接口,要求生產出來的采集裝置,各方面的指標參數滿足設計要求,功能、性能大幅提升,整個采集裝置操作簡單高效。三自由度平臺運動姿態數據采集系統架構如圖2所示。

系統分為軟件部分和硬件部分,軟件部分為上位機軟件采集系統,硬件部分主要為采集器和采集控制板。上位機軟件采集系統實現通信定義、文件配置、采集的開關指令,生成姿態數據。硬件部分包括三自由度模擬采集機構、位移傳感器、采集控制板、與上位機通信模塊。

操作者配置完配置文件和通信設置后,根據業務場景畫面,以第一視角手搖采集器,打開采集開關進行數據采集,生成業務場景的畫面姿態數據,畫面結束時,關閉采集按鈕,采集結束,生成姿態數據文件。

采集的平臺姿態數據,通過上位機的主控程序加載到內存中,同時啟動業務場景畫面,按照采集時鐘,定時發送數據姿態指令給三自由度運動平臺,從而把業務場景畫面的姿態和三自由度運動平臺的運動姿態同步起來,實現視覺和體感的匹配,最終使仿真模擬效果實現最大化。

3三自由度運動平臺運動姿態數據采集系統實現

3.1 運動姿態數據采集系統設計功能

1)系統結構簡單、合理。2)操作簡便,一個人即可完成全部操作。3)軟件穩定、可靠。4)數據采集精度高,時鐘精準無誤差。5)支持MODBUS通信,也可通過網卡實時采集。6)支持多自由度的動作姿態采集。7)最多支持12路的特效輸出定義。8)可根據客戶需求,對軟件進行實際定制和修改。9)支持1ms的動作采集,數據不丟幀。

3.2運動姿態數據采集裝置結構說明

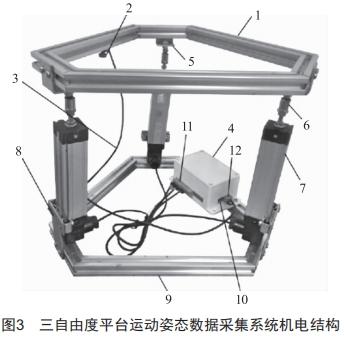

三自由度平臺運動姿態數據采集系統機電結構如圖3所示。

1)上平面框架。2)采集開關按鈕,位于上平面框架長邊的中央,與下框架長邊中央的采集控制板通信。3)開關信號通信線。4)采集控制板。5)上平面框架T型鉸接件。6)魚眼軸承,與上平面框架T型鉸接件一起,連接上平面框架與直線位移傳感器。7)位移傳感器,產生直線位移數據,與下平面框架T型鉸接件連接。8)下平面框架T型鉸接件。9)下平面框架。10)通信端口,通過通信線與電腦進行通信。11)位移傳感器通信口,通過位移傳感器通信線與控制板進行通信。12)開關信號通信口,通過開關通信線與控制板進行通信。

3.3運動姿態數據采集系統采集控制板設計

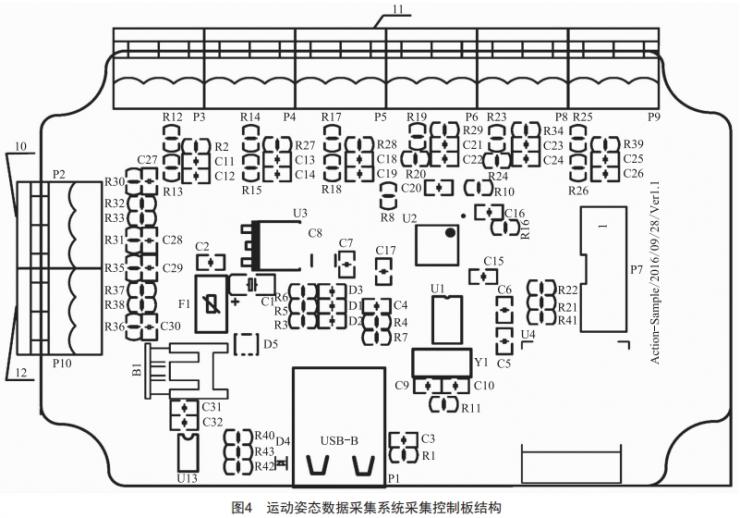

運動姿態數據采集系統采集控制板結構如圖4所示。

1)編號10(對應圖3)為采集控制板與電腦上位機軟件進行通信的通信端口,同時電腦通過該端口為采集控制板供電。

2)編號11(對應圖3)為位移傳感器與采集控制板的通信端口,采集控制板采集位移數據,把采集到的位移數據發送給上位機主控程序,最多可支持6路位移信號的數據采集。

3)編號12(對應圖3)為開關信號通信端口,采集控制板第一次收到開關信號指令,打開內置系統時鐘,定時采集位移數據,再次按下開關信號,關閉內置系統時鐘,結束位移數據采集。

3.4 運動姿態數據采集系統上位機軟件設計

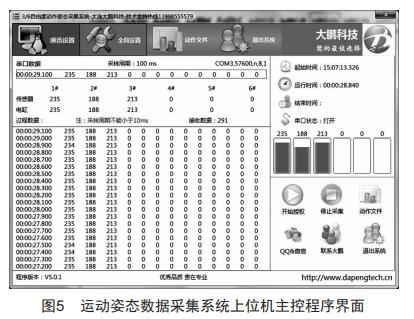

運動姿態數據采集系統上位機主控程序界面設 計如圖5所示。

上位機主控程序?qū)崿F(xiàn)的功能:

1)配置文件:通信參數、對應的位移行程,采集時鐘,姿態數據文件名和文件輸出路徑。

2)在操作者按動開關按鈕后,上位機軟件程序接收到采集控制板發送的開始指令。

3)上位機通信模塊收到開始指令,打開通信端口,接收采集控制板發送的姿態數據。

4)上位機主控程序接收到姿態數據,在配置文件中定義的文件目錄路徑下生成姿態數據文件。

5)再次按下開關按鈕,控制板發出停止指令。

6)上位機通信模塊收到停止指令,關閉通信端口,采集控制板停止位移姿態數據采集,上位機主控程序停止接收姿態數據。

7)上位機主控程序姿態數據文件關閉,保存到配置文件中定義的文件輸出路徑。

8)姿態數據文件設計冗余12路開關量指令,可以根據業務需求,對姿態數據文件進行再編輯處理,從而達到設計需求。

4結束語

本文介紹了三自由度運動平臺的結構及原理,面向市場需求,設計開發了三自由度運動平臺運動姿態數據采集裝置。該裝置按照三自由度平臺的結構制造,方式靈活多樣,采用位移傳感器來表達三自由度平臺的線性執行作動。開發了一款采集控制板,實現對位移傳感器的數據采集,并上傳給上位機軟件,上位機軟件通過通信模塊收到姿態數據后,保存到電腦指定的文件路徑,最終實現預期的三自由度運動平臺運動姿態數據采集。

該采集裝置可以實現精度到1 ms的時鐘采集,反應靈敏,數據采集精度高,可擴展性強,操作簡便,可廣泛應用于5D影院、軌道影院、三自由度運動平臺等業務場景和姿態隨機測試方向,具有很高的應用價值和市場價值。

[參考文獻]

[1] 陳安平.三自由度運動平臺系統建模與分析[D].哈爾濱:哈爾濱工業大學,2005.
