在這篇文章中，小編將為大家?guī)?a href="/tags/晶閘管" target="_blank">晶閘管可控整流電路的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、晶閘管可控整流電路

可控整流電路的作用是把交流電變換為電壓值可以調節的直流電。圖1所示為單相半控橋式整流實驗電路。主電路由負載RL（燈炮）和晶閘管T1組成，觸發電路為單結晶體管T2及一些阻容元件構成的阻容移相橋觸發電路。改變晶閘管T1的導通角，便可調節主電路的可控輸出整流電壓（或電流）的數值，這點可由燈炮負載的亮度變化看出。晶閘管導通角的大小決定于觸發脈沖的頻率f，由公式

圖1單相半控橋式整流實驗電路

可知，當單結晶體管的分壓比η（一般在0.5～0.8之間）及電容C值固定時，則頻率f大小由R決定，因此，通過調節電位器Rw，使可以改變觸發脈沖頻率，主電路的輸出電壓也隨之改變，從而達到可控調壓的目的。

用萬用電表的電阻檔（或用數字萬用表二極管檔）可以對單結晶體管和晶閘管進行簡易測試。

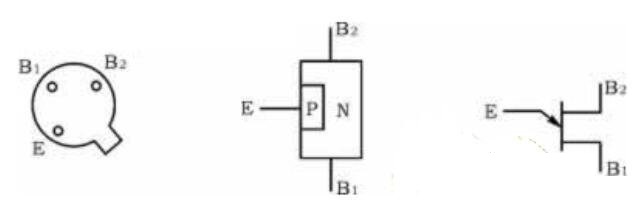

圖2為單結晶體管BT33管腳排列、結構圖及電路符號。好的單結晶體管PN結正向電阻REB1、REB2均較小，且REB1稍大于REB2，PN結的反向電阻RB1E、RB2E均應很大，根據所測阻值，即可判斷出各管腳及管子的質量優劣。

圖2單結晶體管BT33管腳排列、結構圖及電路符號

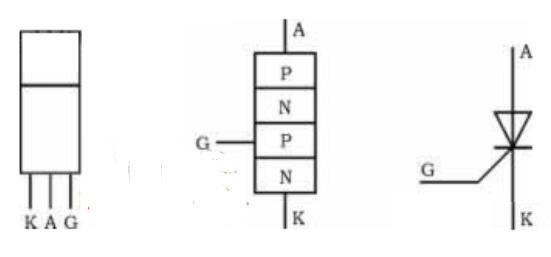

圖3為晶閘管3CT3A管腳排列、結構圖及電路符號。晶閘管陽極（A）—陰極（K）及陽極（A）—門極（G）之間的正、反向電阻RAK、RKA、RAG、RGA均應很大，而G—K之間為一個PN結，PN結正向電阻應較小，反向電阻應很大。

圖3晶閘管管腳排列、結構圖及電路符號

二、晶閘管可控整流電路工作原理

下面是其工作原理的簡要描述：

晶閘管構成：晶閘管由四個半導體層（P-N-P-N）組成，具有三個電極：陽極（A）、陰極（K）和門極（G）。

觸發控制：晶閘管需要一個觸發脈沖信號來導通。通過施加正向的脈沖信號到門極，使得晶閘管的兩個PN結加正向偏置，進入導通狀態。

導通和關斷過程：一旦晶閘管被觸發導通，流過晶閘管的電流將持續流動直到電流降至或接近零點穿越時。在這之后，晶閘管處于關斷狀態，直到再次觸發。

可控整流功能：當晶閘管導通時，在交流電源的正半周期內，晶閘管可用作整流器，將交流電轉換為直流電。而在交流電源的負半周期內，晶閘管處于關斷狀態。

控制電壓和電流：晶閘管的導通和關斷可以通過控制脈沖信號的幅值、頻率和相位來實現，從而調整晶閘管可控整流電路的輸出電壓和電流。

需要注意的是，晶閘管在導通狀態具有低壓降和較高的電流承受能力，但一旦觸發導通，無法被外部控制立即關斷，只能等待電流降至零點穿越時才會自動關斷。因此，在實際應用中需要合理設計和控制觸發脈沖信號，以確保電路的正常工作和安全性。

以上便是小編此次想要和大家共同分享的有關晶閘管可控整流電路的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！
