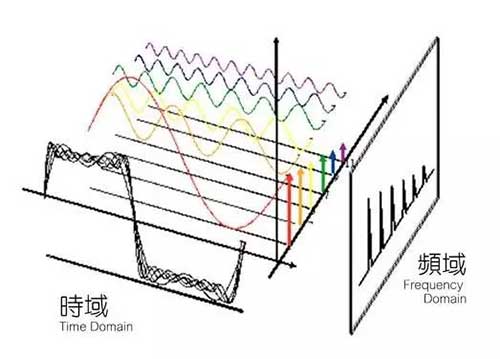

濾波的概念就是根據傅里葉分析和變換提出的一個工程概念。電信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做濾波電路。根據高等數學理論，任何一個滿足一定條件的信號，都可以被看成是由無限個正弦波疊加而成。換句話說，就是工程信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做經典濾波器或?yàn)V波電路。濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。

什么是濾波電路_濾波電路的作用是什么

大致分為有源濾波和無源濾波：

1：無源濾波電路的結構簡單，易于設計，但它的通帶放大倍數及其截止頻率都隨負載而變化，因而不適用于信號處理要求高的場合。無源濾波電路通常用在功率電路中，比如直流電源整流后的濾波，或者大電流負載時采用LC(電感、電容)電路濾波。

什么是濾波電路_濾波電路的作用是什么

2：有源濾波電路的負載不影響濾波特性，因此常用于信號處理要求高的場合。有源濾波電路一般由RC網絡和集成運放組成，因而必須在合適的直流電源供電的情況下才能使用，同時還可以進行放大。但電路的組成和設計也較復雜。有源濾波電路不適用于高電壓大電流的場合，只適用于信號處理。

什么是濾波電路_濾波電路的作用是什么

濾波電路的基本作用是讓某種頻率的電流通過或阻止某種頻率的電流通過。

濾波電路作用是盡可能減小脈動的直流電壓中的交流成分，保留其直流成分，使輸出電壓紋波系數降低，波形變得比較平滑。

整流電路的輸出電壓不是純粹的直流，從示波器觀察整流電路的輸出，與直流相差很大，波形中含有較大的脈動成分，稱為紋波。為獲得比較理想的直流電壓，需要利用具有儲能作用的電抗性元件(如電容、電感)組成的濾波電路來濾除整流電路輸出電壓中的脈動成分以獲得直流電壓。

什么是濾波電路_濾波電路的作用是什么

脈動系數(S)=輸出電壓交流分量的基波最大值/輸出電壓的直流分量

半波整流輸出電壓的脈動系數為S=1.57，全波整流和橋式整流的輸出電壓的脈動系數S≈O.67。對于全波和橋式整流電路采用C型濾波電路后，其脈動系數S=1/(4(RLC/T-1)。(T為整流輸出的直流脈動電壓的周期。)

EMI濾波電路主要作用

EMI濾波器主要作用是濾除外界電網的高頻脈沖對電源的干擾，同時也起到減少開關電源本身對外界的電磁干擾。實際上它是利電感和電容的特性，使頻率為50Hz左右的交流電可以順利通過濾波器，但高于50Hz以上的高頻干擾雜波被濾波器濾除，所以它又有另外一種名稱，將EMI濾波器稱為低通濾波器(彩電上的稱法)，其意義為，低頻可以通過，而高頻則被濾除。

二級EMI濾波電路

在優質電源中，都有兩道EMI濾波電路，其中一路在電源插座處，另外一路在電源的PCB板上(也有把兩道EMI濾波電路都做在PCB板上的情況)，這兩道EMI電路，可以很好地濾除電網中的高頻雜波和同相干擾電流，同時把電源中產生的電磁輻射削減到最低限度，使泄漏到電源外的電磁輻射量不至于對人體或其它設備造成不良影響。劣質電源通常會省去第一級EMI濾波電路，甚至連第二級EMI濾波電路也省掉。
