本文中，小編將對常見的模擬電路予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

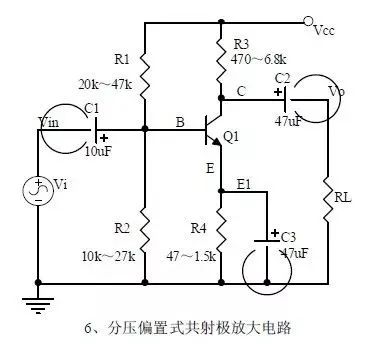

一、分壓偏置式共射極放大電路

1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

3、靜態工作點的計算、電壓放大倍數的計算。

二、共集電極放大電路(射極跟隨器)

共集電極放大電路，輸入信號是由三極管的基極和發射極兩端輸入，再在交流通路里看，輸出信號由三極管的發射極兩端獲得。因?yàn)閷涣餍盘柖裕唇涣魍防铮?，集電極是共同端，所以稱為共集電極放大電路。

1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點。

2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

3、靜態工作點的計算、電壓放大倍數的計算。

共集電極放大電路中存在一個爭議點，也就是電路靜態工作點是否穩定問題的爭議，主要有兩類觀點。

第一類觀點：該電路靜態工作點穩定。原因在于：將其與共射極固定偏壓電路的穩定靜態工作點原理簡單對比，二者在發射極都接入了射極偏置電阻Re，作用是在直流通路中引入直流負反饋，從而穩定靜態工作點。

第二類觀點：該電路靜態工作點不穩定。原因在于：該電路的基極電位VB是不穩定的，不屬于固定偏壓電路，所以以上所述的直流負反饋達不到其應有的效果，故靜態工作點是不穩定的。

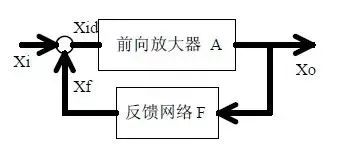

三、電路反饋框圖

1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。

2、帶負反饋電路的放大增益。

四、二極管穩壓電路

二極管穩壓電路的作用是利用其正反向?qū)ㄌ匦裕?dāng)電源輸入電壓漂移時，二極管會根據其所對應區域的導通狀態使其導通或截止，從而保持輸出電壓的穩定。穩壓二極管的工作原理是：當穩壓二極管正向?qū)〞r，在保護層的作用下，穩壓二極管的導通電流和輸出電壓趨近于不變。當穩壓二極管反向斷位時，其承受的最大反向電壓被稱之為額定反向電壓，也就是說只有當電源輸入電壓不超過額定反向電壓，穩壓二極管才能正常工作，超過了這個電壓，穩壓二極管會被摧毀。

二極管穩壓電路如下圖所示：

經由小編的介紹，不知道你對模擬電路是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
