?倍壓電路?是一種電子電路，其工作原理主要利用二極管的整流和導引作用，以及電容器的儲能特性。倍壓電路的主要應用場景是在需要高電壓、小電流的地方，如閃光燈、靜電噴涂設備等。倍壓電路可以分為二倍壓、三倍壓與多倍壓電路，根據輸出電壓是輸入電壓的多少倍來分類。

倍壓電路的基本工作原理是通過二極管的單向?qū)щ娦院碗娙萜鞯膬δ芴匦詠韺崿F(xiàn)電壓的倍增。當輸入電壓施加到倍壓電路時，電容器開始充電。當電容器充滿電后，二極管導通，將電容器上的正電荷轉移到另一個電容器上，同時關閉輸入電源。這樣，第二個電容器上的電壓就是第一個電容器電壓的兩倍。通過多個這樣的階段，可以實現更高的電壓倍增。

以二倍壓整流電路為例，它由變壓器、兩個整流二極管和兩個電容器組成。在第一個半周期，第一個二極管導通，電容器C1充電至變壓器電壓的峰值。在第二個半周期，第一個電容器和電源電壓相加，通過第二個二極管對電容器C2充電至兩倍的變壓器電壓峰值。經過幾個周期后，電容器C2上的電壓能夠穩定在兩倍的變壓器電壓峰值左右，實現了電壓的倍增。

此外，倍壓電路還可以實現更高倍數的電壓倍增。例如，通過復雜的電路配置和多個電容器及二極管的組合，可以實現三倍壓、四倍壓甚至更高的電壓倍增。這種電路的巧妙之處在于將多個電容串聯起來，利用電容兩端的電壓等于串聯后總電壓的原理，實現電壓的倍增。

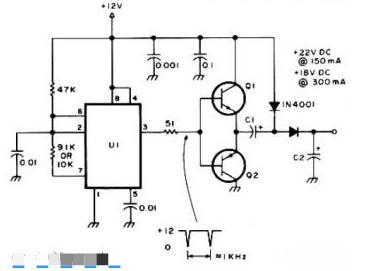

倍壓電路原理解析

在變壓和整流過程中常見有倍壓電路：

一、通過變壓器升壓，通過匝數比實現;

二、倍壓電路，以快恢復二極管和電容組合，以電容為蓄能器件。

1、直流半波整流倍壓電路

(1)負半周時，即A為負、B為正時，D1導通、D2截止，電源經D1向電容器C1充電，在理想情況下，此半周內，D1可看成短路，同時電容器C1充電到Vm，其電流路徑及電容器C1的極性。

(2)正半周時，即A為正、B為負時，D1截止、D2導通，電源經C1、D1向C2充電，由于C1的Vm再加上雙壓器二次側的Vm使c2充電至最高值2Vm，其電流路徑及電容器C2的極性。

其實C2的電壓并無法在一個半周內即充至2Vm，它必須在幾周后才可漸漸趨近于2Vm，為了方便說明，底下電路說明亦做如此假設。

如果半波倍壓器被用于沒有變壓器的電源供應器時，我們必須將C1串聯一電流限制電阻，以保護二極管不受電源剛開始充電涌流的損害。

如果有一個負載并聯在倍壓器的輸出出的話，如一般所預期地，在(輸入處)負的半周內電容器C2上的電壓會降低，然后在正的半周內再被充電到2Vm。

所以電容器c2上的電壓波形是由電容濾波器過濾后的半波訊號，故此倍壓電路稱為半波電壓電路。

正半周時，二極管D1所承受之最大的逆向電壓為2Vm，負半波時，二極管D2所承受最大逆向電壓值亦為2Vm，所以電路中應選擇PIV >2Vm的二極管。

2、全波倍壓電路

1.正半周時，D1導通，D2截止，電容器C1充電到Vm，其電流路徑及電容C1的極性。

2.負半周時，D1截止，D2導通，電容器C2充電到Vm，其電流路徑及電容C2的極性。

3.由于C1與C2串聯，故輸出直流電壓，V0=Vm。如果沒有自電路抽取負載電流的話，電容器C1及C2上的電壓是2Vm。

如果自電路抽取負載電流的話，電容器C1及C2上的電壓是與由全波整流電路饋送的一個電容器上的電壓同樣的。

不同之處是，實效電容為C1及C2的串聯電容，這比C1及C2單獨的都要小。這種較低的電容值將會使它的濾波作用不及單電容濾波電路的好。

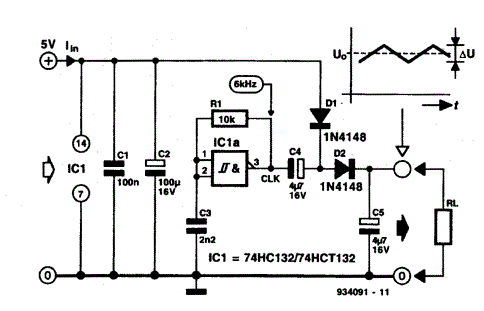

倍壓電路的核心是電容電壓不能突變，及利用了電容的儲能作用。

二倍壓電路圖及輸入輸出電壓的波形，綠色的是輸入電壓，10Vrms，紫色的是輸出電壓，26.7VDC左右，比常規整流電路的輸出電壓提高了約一倍。

該電路的工作原理:

電源負半周時，二極管D1導通，D2截止，電流從電源下端流出經過D1, C1回到電源，因此電容C1右正左負。

電源正半周時，電容C1上的電壓疊加電源電壓，使二極管D2導通，二極管D1截止，電容C2上正下負，峰值電壓可達2倍電源的峰值電壓，即實現二倍壓。
