一、模擬開關

模擬開關是一種用于控制電路的元件，它可以控制電路的開關狀態，從而控制電路的輸出。模擬開關可以分為兩類：半導體模擬開關和機械模擬開關。

半導體模擬開關是一種由半導體元件組成的模擬開關，它可以控制電路的開關狀態，從而控制電路的輸出。半導體模擬開關的特點是可以快速響應，可以實現高速控制，因此可以用于高速電路的控制。半導體模擬開關的應用范圍很廣，可以用于電子設備、家用電器、工業設備等。

二、模擬開關的重要參數和應用電路

模擬開關重要的參數：

工作電壓：即模擬開關的供電電壓

導通電阻：模擬開關導通后會有導通電阻(和內部工藝有關，歐姆或者幾十上百歐姆不等)，設計時需要考慮。

漏電流：模擬開關關斷時會有漏電流，并不是完全關閉，在做一些例如采樣保持器時需要評估漏電流對電路產生的影響。

開關速度：例如做信號切換時，開關速度是否滿足傳輸信號的頻率。

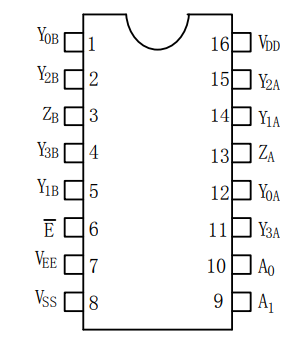

以CD4052為例介紹一下模擬開關的管腳，以及真值表(大多數模擬開關定義都差不多)。CD4052是一款帶有公共使能輸入控制位的2路四選一模擬開關電路。每一個多路選擇開關都有四個獨立的輸入/輸出(Y0到Y(jié)3)、一個公共的輸入/輸出端(Z)和選擇輸入端(A)，那么接下來介紹一下大致的管腳定義：

那么介紹完引腳說明，在看真值表就一目了然了，例如當使能端接到低電平時，如果A0和A1都是低電平，那么Y0A和ZA導通且Y0B和ZB導通：

那么模擬開關可以怎么應用呢?

采樣保持&復位電路：

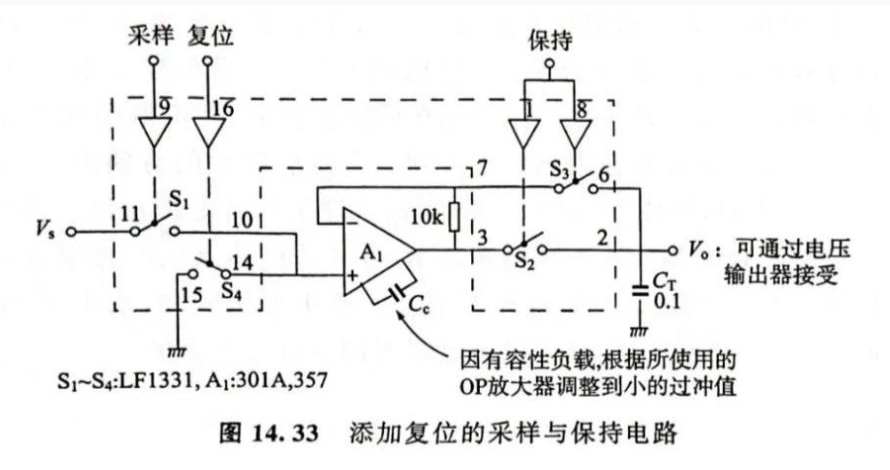

下圖是把采樣與保持以及復位電路通過OP放大器與IC模擬開關進行總結的一個示例。預先將S2與S3設為導通，如果S4斷開，S1為導通,就取樣。若將S2和S3設為斷開，CT就保持之前采樣的電壓(此時要考慮模擬開關的漏電流)。將S2與S3設為導通，如果S4導通，就復位(運放輸出跟隨同相輸入端輸出0，給電容保持放電，復位電容)。

運放增益調節：

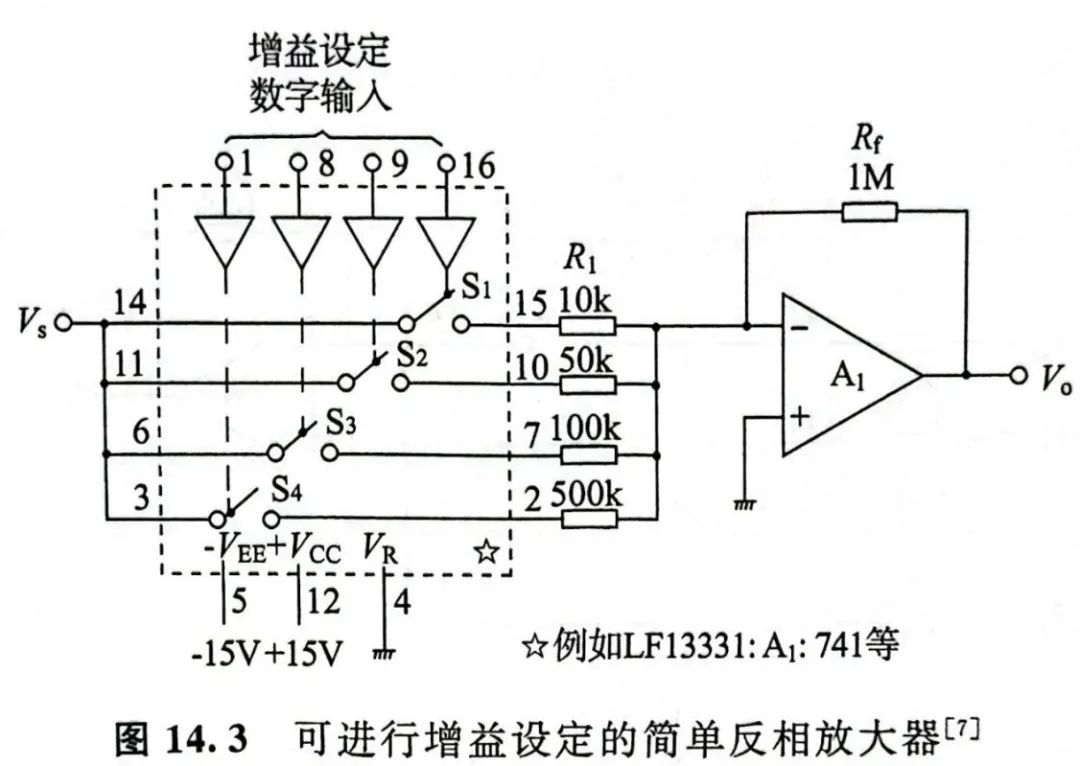

雖然也有壓控增益放大器，但是它還是太貴了。那么如果例如電壓表或者什么需要調整量程的時候，需要調節運算放大器增益的時候，就可以使用單片機的管腳控制模擬開關來調節運算放大器的增益。如圖所示，當S1導通時，增益為1M/10k等于100倍;當S2導通時倍數就為20倍，便可以實現增益調節。

其余的就不做舉例了，相信你心中已經想到了應用方法，是不是感覺模擬開關很好用呢。
