本文根據的介紹是解決在超空間數據中心中使用的尖端處理器日益增長的功率需求,特別是用于培訓大型人工智能模型。不斷增加的電力需求對整個電力轉換鏈構成重大挑戰,從交流/直流電源到直接位于處理器旁邊的負載點電源級。

生成性人工智能的興起及其力量需求

能夠根據預先配置的模型創建數據的生成人工智能的出現,推動了服務器安裝的大幅上升。新的應用程序,如查特特,微軟的副駕駛員和具有大量參數的大型語言模型,都需要越來越強大的處理器來有效地訓練這些模型。

傳統的串行數據處理技術的這種轉變,正如X86處理器的經典馮諾依曼體系結構中所看到的那樣,需要一種范式的改變?，F(xiàn)代的?人工智能 培訓在很大程度上依賴大規模的并行計算,利用圖形處理單元和張量處理單元等架構。這些處理器擁有數百個核心和高帶寬的存儲器,或者是整體集成的,或者是使用一種叫做"芯片上瓦夫上基"(Cowos)的技術在同一個包中以堆疊模的方式橫向排列的。

此外,芯片技術的進步,以及將有限網狀模具連接到更大的"超級芯片"的方法,正在推動這些系統的計算能力指數增長。因?yàn)殡娏€路成為進一步擴大?邏輯晶體管 未來的工作是通過埋在處理器背面的電力線來提供電力,通過納米通硅維亞斯連接到前端。

這些進步的結果是處理器功率需求大幅增加,無論是負載電流還是瞬態響應。目前,每臺處理器的電源輸入量超過1千瓦,電源電壓約為0.7%,這意味著負載電流超過1500瓦。

重新考慮功率傳遞:從橫向到縱向

傳統的基于離散功率級和獨立電感的橫向電力輸送,難以應付現代處理器的過高電流需求。與此方法相關的電力分配損失與負載電流的平方度,造成了隨著每一代新一代日益耗電的處理器惡化的情況。因此,電力輸送需要縱向重新設計,如圖1所示。

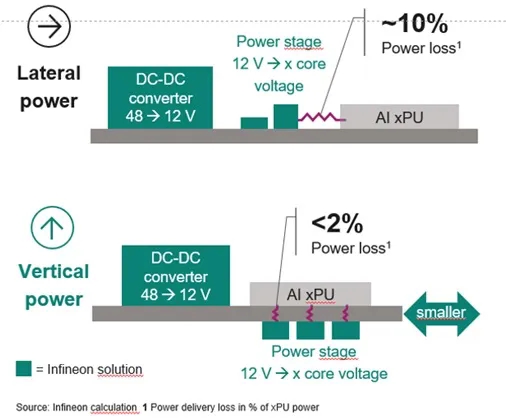

圖1:在12V向核心轉換過程中,垂直電力流實現了顯著的電力損失減少。

由于空間限制,將功率級、閘門驅動器和電感器異構三維集成到緊湊型直流模塊中是至關重要的。雖然傳統的解決方案經常直接通過電感冷卻功率級,但這需要在整個模塊中路由所有主板輸入信號,使3D設置復雜。

英菲良科技 采用了一種獨特的方法,選擇通過電感冷卻功率級。此外,它還采用了一種新的磁性材料,其核心損耗小,軟飽和性好,比競爭性溶液的效率高2%。

圖2顯示了英菲永的tm22544d和tm22545d雙相模塊,安裝在一個小型的9×10mm內。 2 腳印和輸出到160點的峰值電流。這些模塊有兩個高度,5毫米和8毫米,以適應各種空間限制。

圖2:英菲良公司的垂直背面模塊

中間總線轉換器的作用

中間總線轉換器(IBC)在機架背板上提供的48V和為PAR級提供的電壓水平之間充當中間體。輸入電壓可以在40到60V之間變化,也可以按照開放式計算機規范V3.0當前發布的規定嚴格調節到50V。

中型散貨箱輸出的最優電壓水平要求仔細考慮平衡中型散貨箱與光電池級之間的功率分布損失,使處理器避免光電池級內的開關損失。一個較低的中間總線電壓使多電壓電池能夠在較高的開關頻率(1兆赫或以上)下工作,并使用較低功率的MOSIFT,如15V模型。

最新分析載於?亞太經合組織2024 由英特爾和谷歌提出,一個6:1的分頻器的中間總線電壓水平為8V是最有效率的電力分配網絡的電阻3至6毫米。加速器卡,如GPPS或TPPS,其中的功率分布電阻通常低于1mb,可以使用一個8:1的分頻器來產生一個中間總線電壓在5到7.5V之間的40到60V的輸入。

此時,8:1比的純電容分頻器過于昂貴且空間密集,而基于轉換器的LLC功率級提供了一種選擇?；旌祥_(kāi)關-電容轉換器,結合了電容和變換器的電力傳輸,是英菲龍的建議解決方案。

重新思考備用電源:從UPS到48V電池集成

大型云服務供應商越來越多地放棄了傳統上與主配電系統串聯的不間斷電源。這些UPS系統具有雙重的交流/直流和直流/交流轉換功能,在數據中心的總體電力流中造成4%至6%的效率損失,大大提高了運營成本。

現代的備用電力解決方案在48V直流水平上并行運行,使用的鋰離子(鋰離子)電池安裝在同一機架或附近的機架專用于計算盤。開放計算規范概述了備用電池單元的輸出電壓被調節到48V。雙向DC/DC轉換器位于鋰離子電池和與中型散貨箱連接的48V軌道之間。

鋰離子電池的電壓范圍可以選擇通過串聯和并行連接將其集中在48V上,而不是處理整個電池堆的功率。對于完全調節的48V輸出,這種方法只需要處理一小部分功率。

如圖3所示,英菲朗技術的一個系統在電池電壓范圍的中點達到了99.6%的峰值效率。這個系統,如圖4所示,使用了共振頻率LLC轉換器和巴克轉換器來調節。為了提供48V,電路調整鋰離子電池堆電壓的極性,可能是正的或負的。

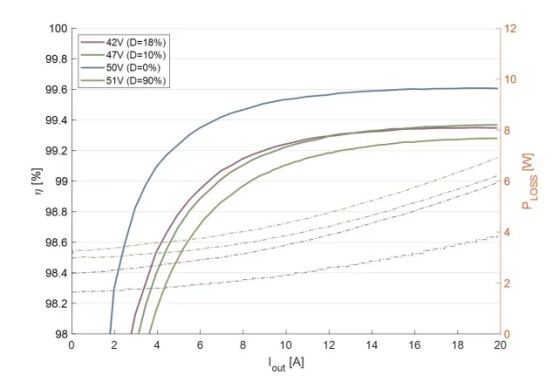

圖3:部分功率轉換器的測量效率曲線。

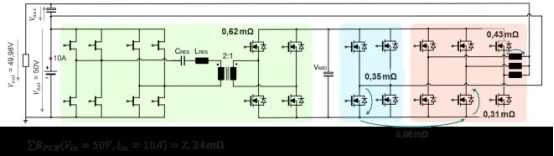

圖4:部分功率轉換器的拓?fù)浣Y(jié)構。

高密度、高效率交流/直流電源

隨著計算架功率水平繼續上升,電源架的數量或服務器電源供應的等級必須相應調整。在培訓人工智能模型方面,已建立的3-KW交流/直流電源可能不久將被5.5-KW等級的電力供應機組所取代。未來的進步可能將這些功率水平推到8千瓦,可能超過10千瓦每一個單相psu。

由于效率對電力成本和消費的直接影響仍然是一個重大關切,因此這些電力供應必須同時達到非常高的功率密度(高達100瓦/納)。 3 )及卓越效率(高達97.5%)。

采用基于碳化硅或氮化鋇的寬間隙(WBT)功率器件在這方面提供了一個明確的解決方案。利用PFC電路的托耳功率系數修正(PFC)電路?特別教育部 在高開關頻率下工作的DC/DC階段是許多設計師的首選選擇,利用了甘赫姆茨低頻率提供的有利的優點 R (續) × Q 操作系統系統 產品和零回收電荷。

另一種有希望的方法是使用多層次拓?fù)溆糜赑FC。英飛龍技術最近展示了一個三級飛行電容器PFC階段,在功率密度超過150瓦/英寸的情況下,效率達到99.2%。 3 .

這一概念是建立在不久將發射的400V級碳纖維的碳纖維氧化物MOSFET基礎上的。此外,采用專用電路來有效地利用電解電容電池內幾乎全部存儲的能量,同時保持直流/DC轉換器的恒定輸入電壓。

現代處理器巨大的功率需求要求整個電源轉換鏈的創新解決方案。垂直背面電源模塊需要用來處理不斷增加的處理器電流,而輸出電壓在6V至8V之間的中型散貨箱則提供了配電損失和在波蘭電力系統各階段開關損失之間的平衡。

部分電源轉換器提供了一個可靠的備用電源解決方案,以避免交流電源損失。與此同時,交流/直流電源可以從多層次架構和最新的?Wbg -基于電力設備。
