在這篇文章中，小編將介紹如何用電路實現檢測過零點電壓，和小編一起來閱讀以下內容吧。

一、過零檢測

我們知道，在交流回路中，電壓隨時間的變化是正弦波，當波形由正半周向負半周轉換或者由負半周向正半周轉換時，經過 x 坐標的點就是過零點。

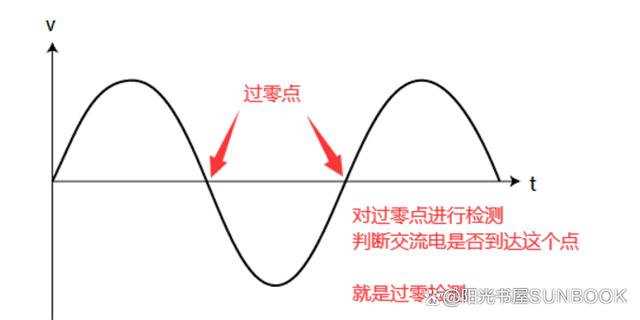

所謂 過零檢測，就是對 過零點 進行檢測，判斷交流電是否到達這個點，如下圖所示：

為什么需要過零檢測，簡單來說就是：

為了讓使用交流電的系統 更加安全穩定，同時方便對系統進行控制。

二、如何用電路實現檢測過零點電壓

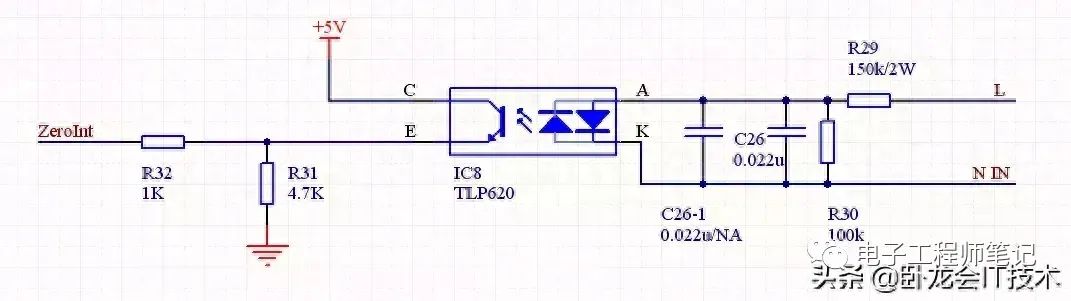

1、基本原理圖：

在本設計中，可以為電機調速作為依據，在電控中主要為強電通訊作為時間參考。

2、工作原理

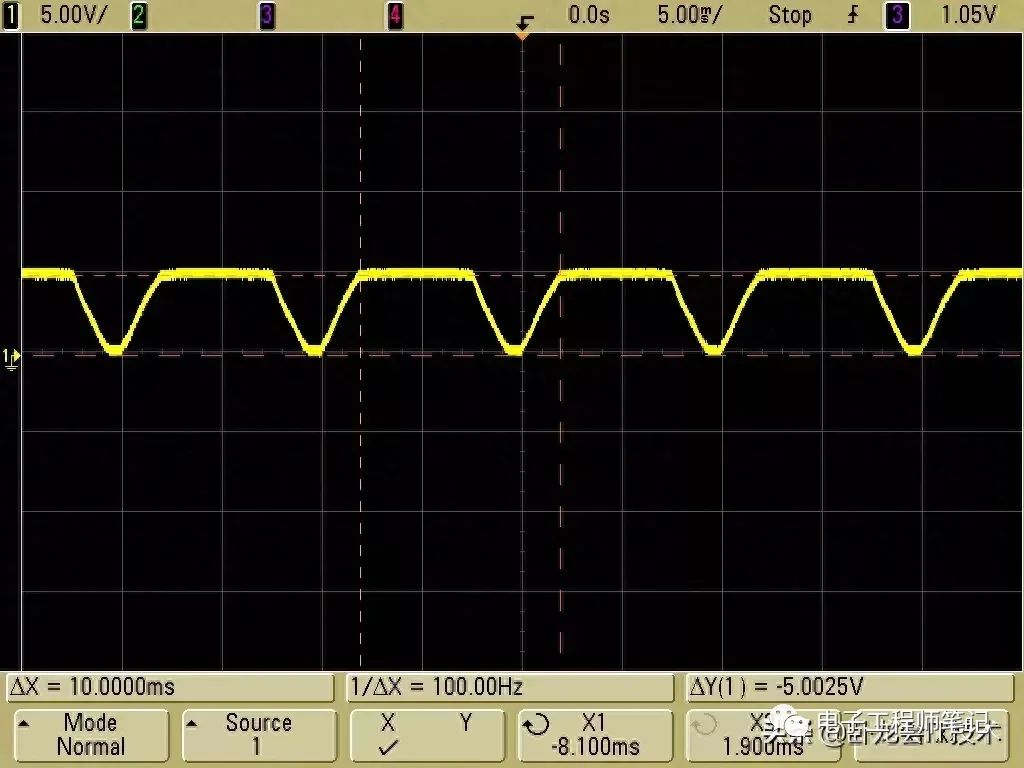

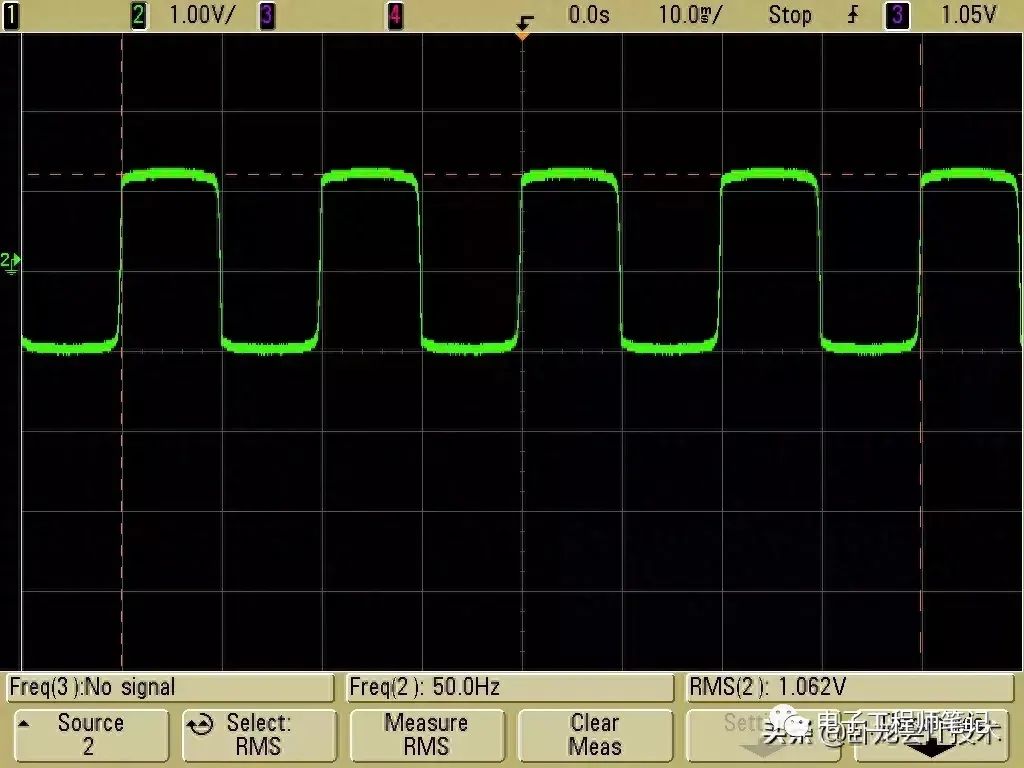

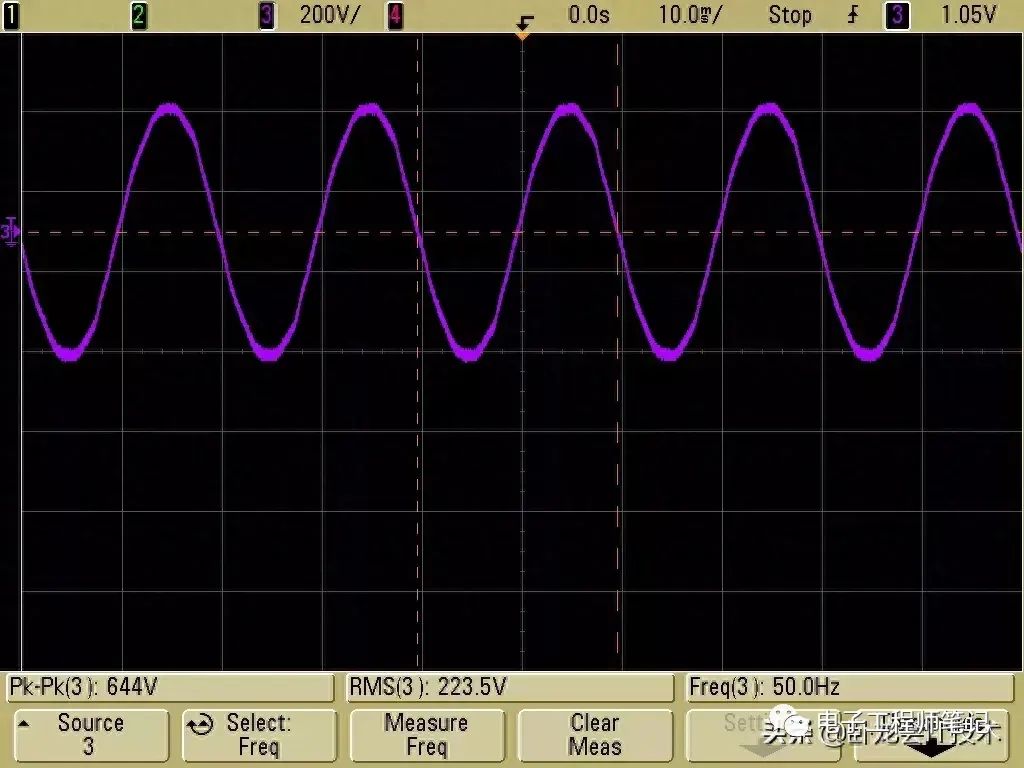

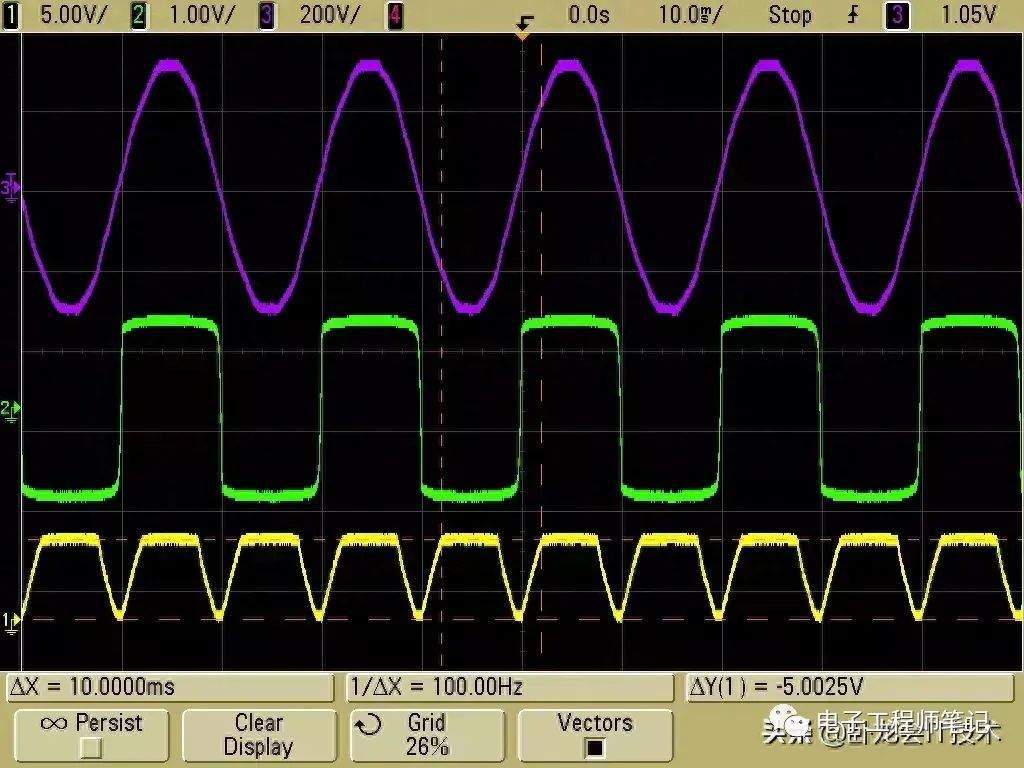

上述強電過零檢測電路，提供+5V電源。該電路可以實現對AC強電進行過零點的檢測。由于L和N_IN為AC 220V的正選波，大部分電壓加在功率電阻R29上后，小部分電壓加在雙向光耦IC8上。正選波為正向時，光耦A為正極;反向時,光耦K為正極。光耦的正向導通時，光耦發送一個零點電壓，完成每次的過零采樣，控制芯片通過對ZeroInt信號的采集即可基本判斷出AC過零點。若L和N_IN采樣電壓頻率為F，則經光耦處理后ZeroInt的電壓頻率為2F。L或N_IN、光耦輸入及ZeroInt點的電壓波形如下圖：

3、各個元器件的選擇和作用：

功率電阻R29，對AC交流輸入起限流作用，選用15K/2W;

濾波電容C26，選用插件或者貼片，容值選用223（C26-1為備用元件，做調試用）；

雙向光耦IC8，選用TLP620；

分流電阻R31，可以選用貼片封裝或者插件封裝，阻值4.7K；

限流電阻R32, 可以選用貼片封裝或者插件封裝，阻值1K。

4、該電路的優缺點：

（1）優勢：

采用強電過零，可在沒有線性變壓器情況下使用；

使用元件數量少，占用PCB板面積小。

（2）劣勢：

要使用一個功率電阻和一個雙向光耦，成本高，在有線性變壓器的電控不提倡使用；

過零檢測出來為三角波形，不利于軟件使用（但有將近20ms的時間及足夠的電壓反映）
