一、為什么需要過零檢測

過零檢測指的是在交流系統中，當波形從正半周向負半周轉換時，經過零位時，系統作出的檢測?？勺鏖_關電路或者頻率檢測。漏電開關的漏電檢測是檢測零序電流。大致有兩種方案，一是變壓器隔離，二是光耦隔離的。

為什么需要過零檢測，簡單來說就是：

為了讓使用交流電的系統 更加安全穩定，同時方便對系統進行控制。

我們知道交流電的電壓是在一直變化的，如果我們的用電系統開關的時候都處于電壓高點，那么這個時候的電流也會對應的比較大，忽然間打開關短對系統會造成一定的 “沖擊”，有時候也會產生一些電弧火花，就是所謂的浪涌，這樣存在安全隱患，在一些帶大功率負載的交流回路中，風險會更大。

如果我們系統能夠知道每次過零點的時間，在這個時候去進行開關控制，那么可以使得系統安全穩定。

另外，我們通過檢測交流電信號的過零點，可以實現交流電電子設備的開關控制、電流采樣和保護功能，在調光開關/調光器、電機調速產品中，可從零點開始控制交流電導通角的大小，實現調光燈具亮度、電機速度的調節。

二、過零檢測電路分享

1、反相過零檢測電路

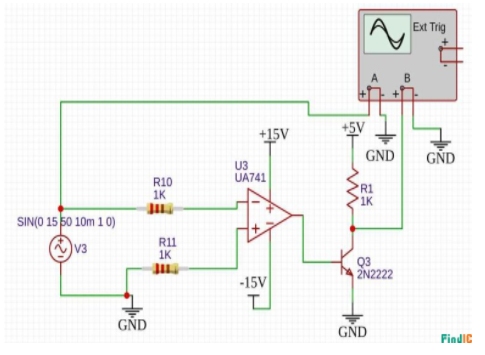

在反相過零檢測電路中，我們將零電壓基準與同相輸入引腳連接，如下圖所示。

該電路代表使用 LM741 運算放大器的過零檢測器電路。在這種配置中，我們將信號電壓施加到反相端子，將零電壓參考信號施加到同相輸入。2N2222 NPN 晶體管將電壓電平轉換為數字信號。

反相過零檢測電路

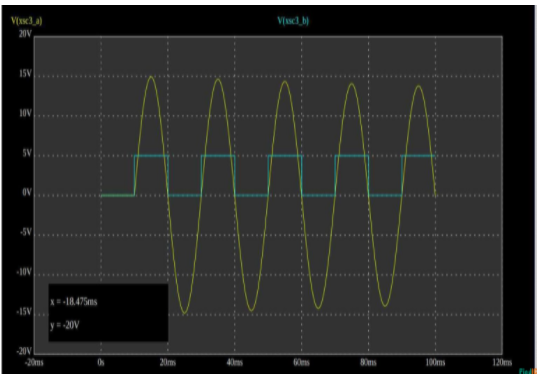

仿真結果圖表示來自晶體管引腳的輸出信號。

在正弦波的正半周期內，Vin - 》 Vin +（即接地），因此輸出將等于 -15 V，但晶體管將保持關閉，我們將在晶體管集電極端子處獲得數字高信號。

同樣，在從正周期轉換到負周期后，零參考電壓Vin+將變得大于負電壓信號，比較器輸出將變?yōu)?15V。

但它會打開晶體管。我們將在輸出端獲得數字低信號。

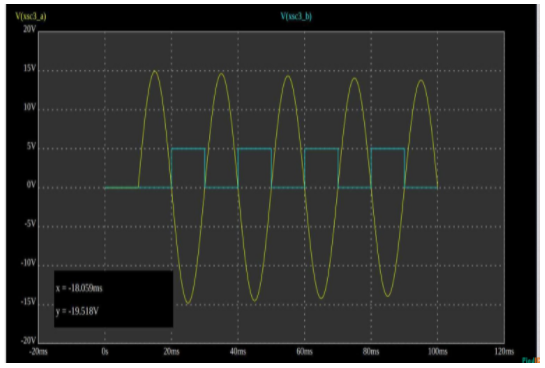

反相過零檢測電路仿真波形圖

2、同相過零檢測電路

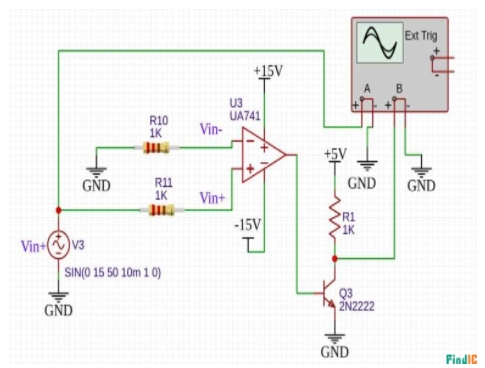

除了輸入引腳與 Vin+ 和 Vin- 輸入信號的連接外，這種類型的工作方式完全相同。在同相過零檢測器中，輸入電壓加到同相端，反相端接地，使參考電壓為零。這是同相過零檢測的電路圖：

同相過零檢測電路

當 Vin+ 小于零參考電壓 Vin- 時，我們的輸出電壓等于 +15 V。

由于晶體管，我們在集電極輸出端得到一個數字低或零電壓信號。晶體管導通并使集電極端子與地短路。

在 Vin+ 的正半周期內，輸出將為數字高電平。因?yàn)?Vin+ 變得大于零參考電壓 Vin-。我們在輸出引腳上得到 -15 V 電壓，晶體管保持關閉。

同相過零檢測電路
