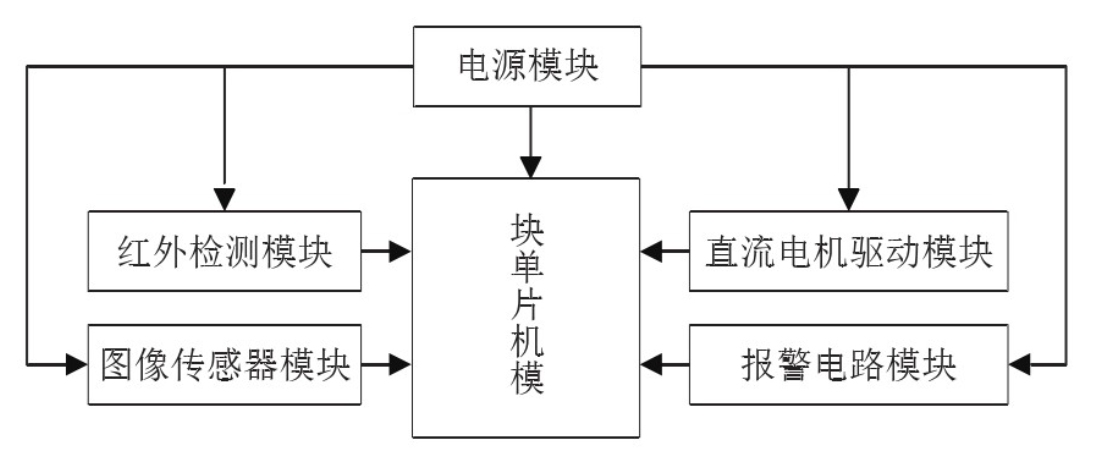

本設計以STM32單片機為主控，考慮到撿球機的獨立工作性，故采用獨立電源供電。撿球機的移動裝置以直流電機驅動，尋球裝置以攝像頭圖像傳感器模塊構成，并搭配以圖像檢測算法。避障裝置以紅外檢測和報警模塊為主，以防在行動過程中觸碰障礙物。圖1為系統的總體設計框圖。

一、主程序流程圖設計

此次設計開發環增是和用Ken uvision5軟件來編寫，本設計的主程序設計是將硬件部分包括STN32系統板，紅外檢測模塊，OpenV3圖像傳感器摸塊，電機驅動模塊，蜂鳴器模塊等通過軟件程序語言有機地結合在一起，實現乒乓球自動撿球機的自動撿球功能。

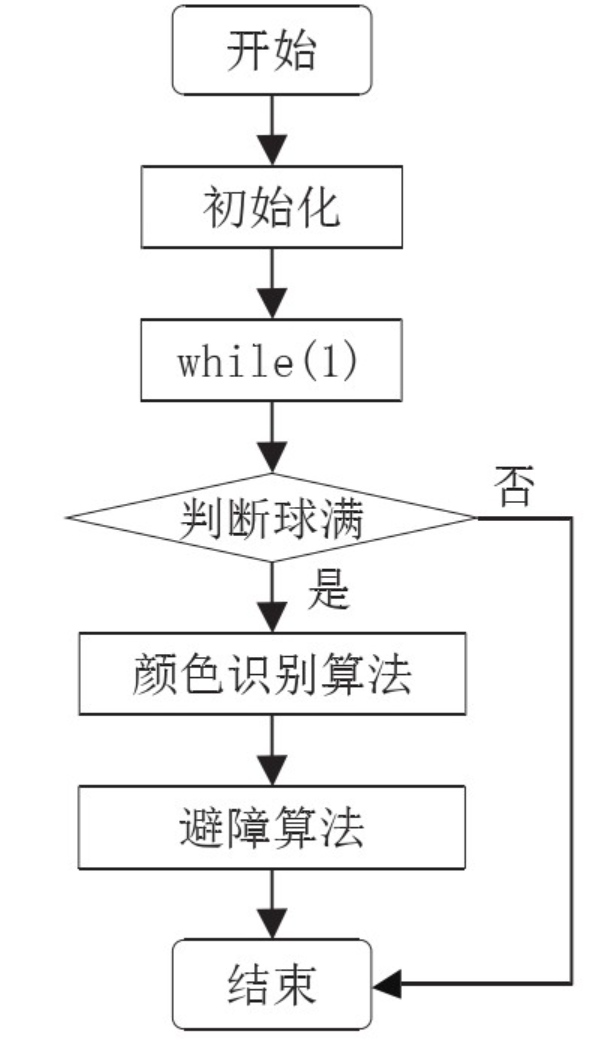

本設計中，用STM32F103C8T6單片機串口3與0pnMV3撙塊STM32E676芯片串口連接，即OpenMV3模塊P4引腳連接STM32單片機PB11接口，P5引腳連接P10、利用STM32串口中斷，實現OpenMV3模塊與單片機之間的串口通信。單片機通信串口與圖像傳感器模塊通信串口連接，不斷接收攝像頭所尋找的信號，當鏡頭視野沒有乒乓球時，控制小車稍微向左前方行走帶動鏡頭掃描，然后再向右前方行走掃描，若鏡頭識別到乒乓球，開始判斷乒乓球是否在視野中心的位置。若乒乓球在視野中心，則檢球機前進檢球，若乒乓球不在視野中心，判新乒乓球在視野左邊或右邊，調整小車左轉或右轉，直到乒乓球在視野中心，然后小車前進，裝在小車前方的滾輪式乒乓球撿球器將乒乓球拾講球框里，完成自動檢球、單片機。D口PA4連接峰鳴器摸塊，PB4連接紅外模塊，紅外模塊感應前方礙物，即感應乒丘球、當檢測到丘丘球時，即為撿滿丘丘球、單片機0口接收到一個件電平信號單片機威應信號并給蜂鳴器模塊10口發出高電平信號，同時給電機模塊全部高電平信號，蜂鳴器發出警報，電機停止轉動，即自動檢球機停止檢球。程序語言循環執行，不斷完成自動檢球動作。主程序流程圖如圖2所示。

二、主要功能模塊分析

1、顏色識別算法

本設計軟件編寫首先需要對OpenMV3模塊顏色程序進行編寫，使用具有語法高亮的OpenMV IDE來編寫程序，首先在電腦上下載安裝!DE軟件，安裝完成后，打開軟件，將模塊連接電腦，即可看到OpenMV3的界面，用C語言對視覺算法進行編寫。

OpenMV3識別顏色的機器視覺原理，首先需要利用閾值進行二值化，二值圖像是經過二值化后的圖像亮度值只有(0)黑和(255)白兩種狀態。因為本設計要識別的圖像是彩色的，即本設計所要識別的乒乓球顏色為橙色，所以需要對顏色識別色彩空間進行調整，本設計所使用的是Lab顏色空間，上ab顏色空間中。上代表Luminosix、即照明度。!的取值范用是10.1001.0表示純黑色，100則是純白色。a和b是兩個不同顏色的顏色軸，a的取值范圍是F-128,1271，負數表示的顏色是綠色，正數為紅色;b的取值范圍和a一樣，負數是藍色，正數為黃色。所以顏色識別有(minL,maxL,minA,maxA,minB,maxB)這三個閾值，一共六個值。調整這六個數的數值即可調出橙色所需的值。

然后，通過對圖像進行的逐行逐列的掃描，按照算法一定的規則標記連通區域，來得到對象的個數，同時統計每一個區域所包含的像素個數，再用標尺轉換最后就可以得到想要測得的區域面積，在閾值編輯器上使自己想要的目標顯示出來，就可以識別所需要的目標顏色塊，即乒乓球顏色的閾值。

打開編寫軟件，調用集成模塊程序，打開國值編輯器工具，不斷調整LAB的聞值，直到識別物體為調出乒乓球大小，且顏色為橙色的閾值，經過實物的不斷調試，在日光燈照明無太陽光線照射下，最終確定，其LAB閾值為(51.86.15.53.17.77)。

在鏡頭視野中間鏡頭設識別中心，鏡頭識別到乒乓球信號，將信號提取通過電口發送給STM32單片機，判斷識別到的乒乓球在所設中心的左邊還是右邊，單片機驅動電機調整檢球裝置，使乒乓球處干視野中心，然后將確定信號發送給STN32E103C8T6單片機，當鏡頭視野識別到多個乒乓球時，只取離所設中心最近的乒乓球信號，然后將鏡頭識別出的信號通過串口通信發送給主控單片機STM32F103C8T6.STM32F103C8T6接收信號后即可進行下一步指令運行。

2、避障程序設計

撿球機在行走過程中，為了避免碰到障礙物，需要進行避障程序設計。避障模塊采用紅外檢測原理，所以軟件程序設計也就相對簡單，運用STM32單片機定時器中斷對避障進行算法控制，紅外傳感器模塊輸出端口直接與單片機的!0口連接，當其檢測方向檢測到障礙物后，輸出端接口會輸出一個數字信號，即一個低電平信號。其電平信號的轉換即可通過程序語言改變直流電機轉向，從而控制撿球機的避障。在本設計中分別在撿球機前面與后面的左右兩邊上各裝一個紅外模塊，當左前方檢測到障礙物后，撿球機后退并向右轉彎，當右前方檢測到障礙物后，撿球機后退并向左轉彎，然后再繼續執行尋找乒乓球的程序指令。同理，當后方紅外檢測到障礙物，撿球機向前行走躲避。

3、收集框中球滿的處理

當乒乓球自動檢球機撿滿乒乓球時，無法在收集球時需要設計相應的電路。設計一個報警電路進行提醒，該報警電路為紅外感應模塊與蜂鳴器模塊共同組成。單片機兩個引腳被分配來分別連接紅外感應模塊和蜂鳴器摸塊，分別對應連接為PB4和PA4接口，當紅外模塊感應到丘丘我滿時，黑要報警，單片機PA43購輸出高電平在S850放大作用下，電酒接通 電路導通，蜂鳴器長響，實現聲音報警。報警聲音響時，單片機驅動電機停止轉動，即讓撿球機停止撿球。
