GP-01是一種高性能BDS/GNSS多星座衛星導航接收機SOC模塊。

利用STM32和GP-01定位模塊獲取經緯度信息

GP-01模塊簡介

GP-01是一種高性能BDS/GNSS多星座衛星導航接收機SOC模塊。

它集成了射頻前端、數字基帶處理器、32位RISC CPU、電源管理和有源天線檢測和保護功能。它支持多種衛星導航系統，包括中國的BDS，美國的GPS和俄羅斯的GLONASS，實現多系統聯合定位。

本文以GP-01 - Kit開發板為例，介紹如何通過STM32獲取GP-01的經緯度信息。

1. 硬件準備

該驅動程序涉及的硬件包括GP-01-Kit， stm32f103c8t6最小系統板，USB - TTL轉換器，ST - Link和幾根跳線。

1.1 GP-01 - Kit

GP-01開發板需要5V電源。

1.2 STM32F103C8T6核心板或最小開發板

編程可以通過串行端口或使用ST - Link或J - Link來完成。

1.3布線

GP-01 - Kit開發板與STM32F103C8T6之間以及STM32F103C8T6與USB - TTL轉換器之間的接線如下表所示。

另外，請使用Android線纜將GP-01-Kit與串口連接，為設備供電。

2. 軟件準備

2.1 MDK (Keil v5)

下載方法請參考在線示例。

2.2串口調試助手(SSCOM)

用于查看STM32 UART驅動器從GP-01獲取的經緯度輸出信息。

3. n mea

GP-01支持NMEA - 0183協議，上電后將數據輸出到串口。該數據采用所有GPS接收機的格式，是最通用的數據輸出格式。NMEA - 0183協議定義了許多語句，但最常用和最廣泛兼容的是GPGGA、GPGSA、GPGSV、GPRMC、GPVTG和GPGLL。要獲取經緯度，請關注$GNRMC信息。

GPRMC協議如下：

GPRMC(建議使用最小的GPS數據格式)

GPRMC美元,< 1 >,< 2 >,< 3 >,< 4 >,< 5 >,< 6 >,< 7 >,< 8 >,< 9 >,< 10 >,< 11 >

(1)標準定位時間(UTC時間)格式：hmmss.sss。

(2)定位狀態，A =有數據，V =無數據。

(3)緯度，格式：ddmm.mm。

(4)緯度半球，北半球用N，南半球用S。

(5)經度，格式：dddmm.mmmm。

(6)經度半球，東半球?yàn)镋，西半球?yàn)閃。

(7)相對航速：0.0至1851.8節。

(8)相對航跡良好，000.0至359.9度。實際值。

(9)日期格式：ddmyy。

(10)磁差：0000.0 ~ 180.0。

(11)度。

(12)校驗和。

4. STM32程序?qū)崿F(xiàn)

源代碼獲取方法：

提取代碼：AIXK

4.1串口編碼

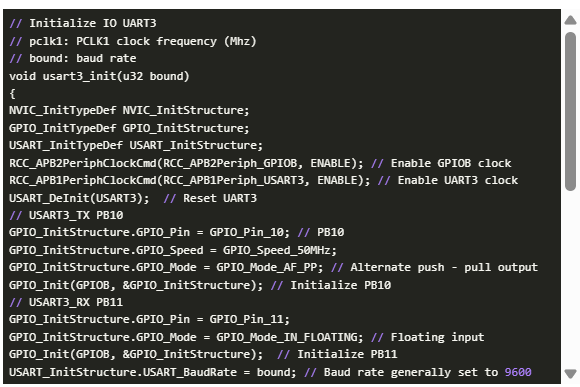

GPS和STM32之間的通信使用UART3。下面是UART3的初始化代碼：

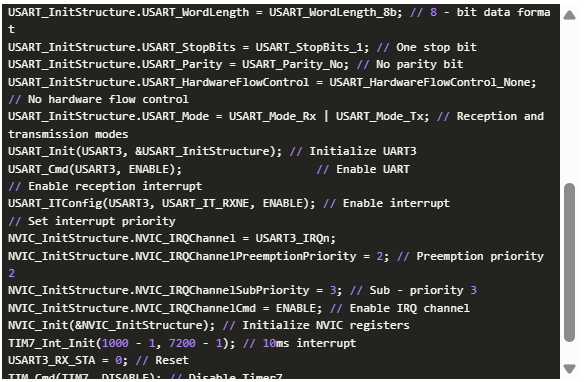

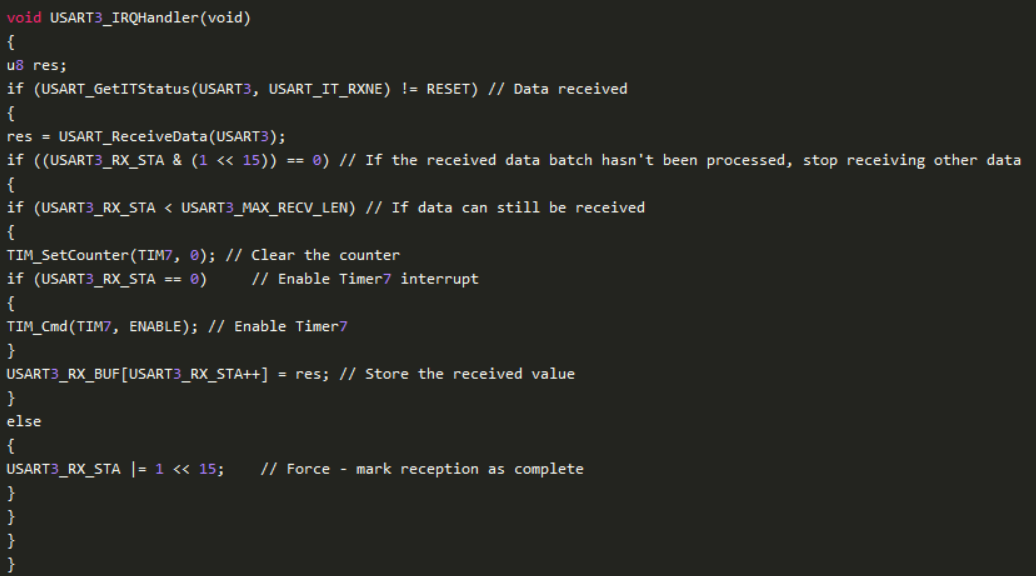

UART3使用基于中斷的接收將數據存儲在緩沖區中。代碼如下：

4.2 GPS編碼

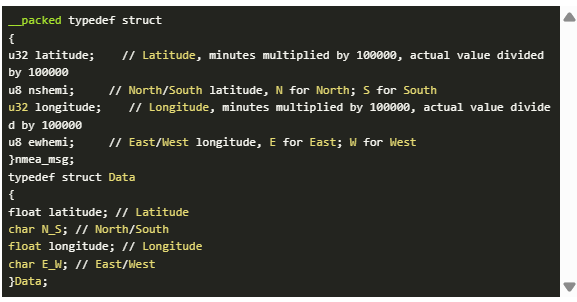

在gps.h中，定義了一個結構來存儲解析后的數據：

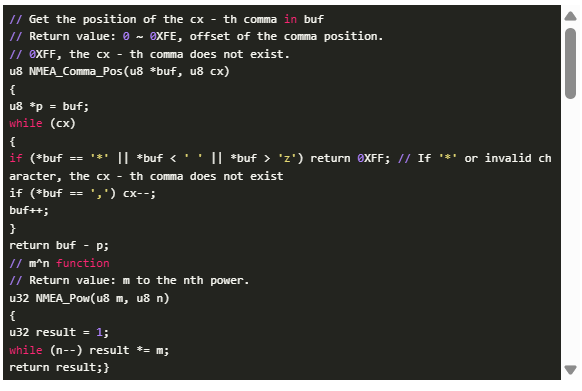

解析GPS數據：

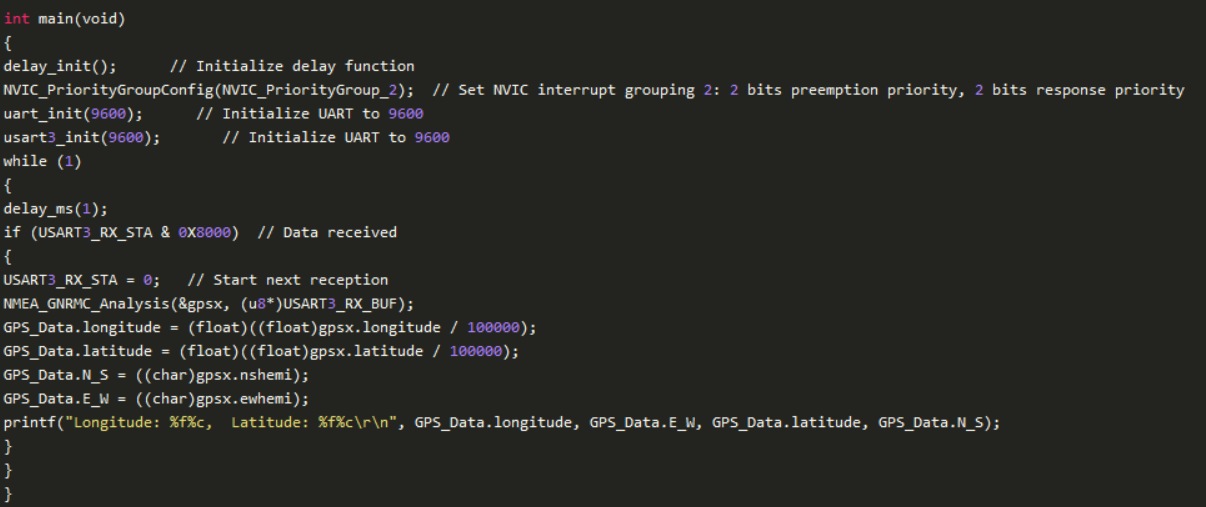

4.3主要功能

5. 實現結果

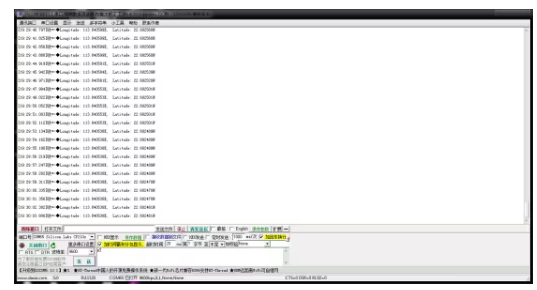

獲得的定位數據如下：

本文編譯自hackster.io
