1. 概述

IEC61850是變電站自動化系統(SAS)中通信系統和分散能源(DER)管理的國際標準。它通過標準的實現，實現了智能變電站的工程運作標準化。使得智能變電站的工程實施變得規范、統一和透明，在電力和儲能系統中應用非常廣泛。

本文基于米爾MYD-YF13X開發板，在Linux系統上移植和使用開源的libIEC61850庫，該庫提供了用C語言編寫的IEC 61850 / MMS，IEC 61850 / GOOSE和IEC 61850-9-2 /采樣值通信協議的服務端和客戶端庫。

2. 搭建配置環境

本章節講述libIEC61850庫的編譯環境配置過程。

2.1. 安裝JAVA環境

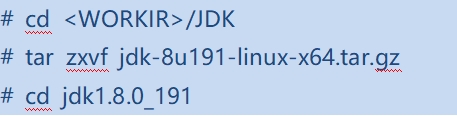

IEC61850庫中的ICD文件需要一個JAVA工具來進行轉換，所以需要先安裝JAVA運行環境。米爾提供的JDK安裝包位于光盤03-Tools目錄，拷貝jdk-8u191-linux-x64.tar.gz到ubuntu工作目錄，并解壓出來。

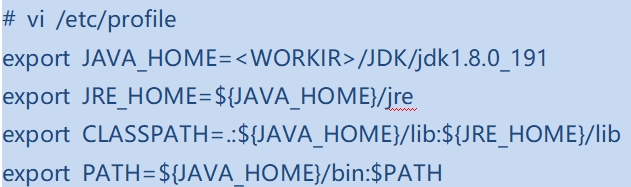

配置JAVA環境變量，修改/etc/profile文件，為用戶工作路徑在里面添加如下內容：

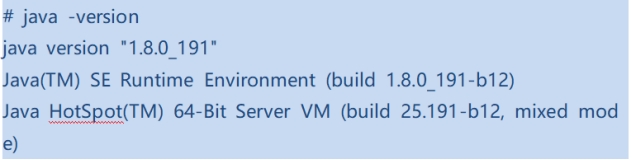

修改完成保存退出，使用下面命令來驗證JAVA運行環境是否安裝成功：

2.2. 配置交叉編譯工具鏈

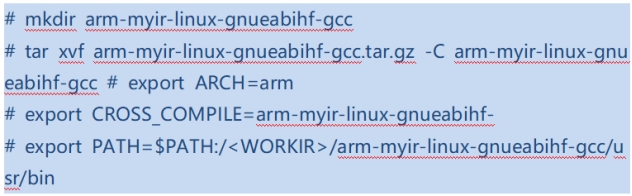

這里直接使用MYIR制作的交叉編譯工具鏈。拷貝位于光盤04-Linux_source\Toolchain\arm-myir-linux-gnueabihf-gcc.tar.gz到ubuntu的工作目錄。通過下面操作設置交叉編譯工具鏈環境變量。

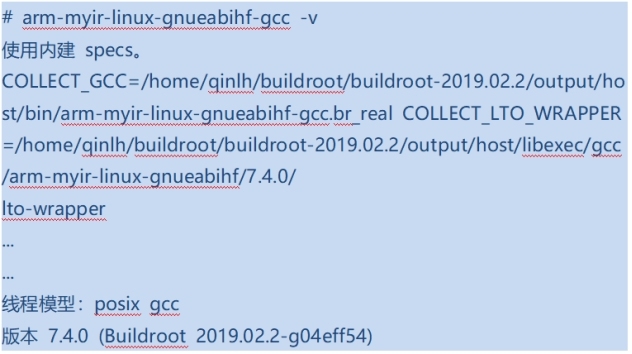

設置完成后使用如下命令驗證設置是否成功。

3. 編譯IEC61850庫

本章節講述IEC61850庫的編譯和MYIR IEC61850演示程序myir_iec61850_server的編譯過程。

3.1. 獲取IEC61850源碼包

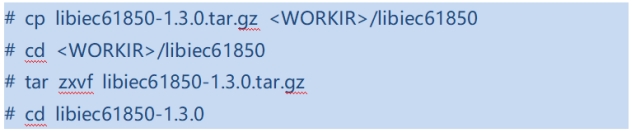

米爾提供libIEC61850源碼位于光盤文件的/04-Linux_Source/IEC61850目錄，將libiec61850-1.3.0.tar.gz拷貝到ubuntu目錄工作目錄，并解壓出來，其中為用戶工作目錄。

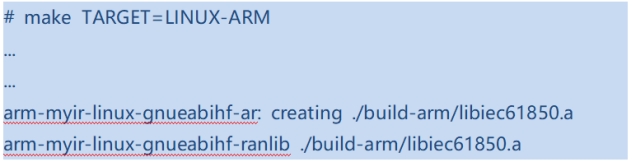

? 編譯IEC61850庫：

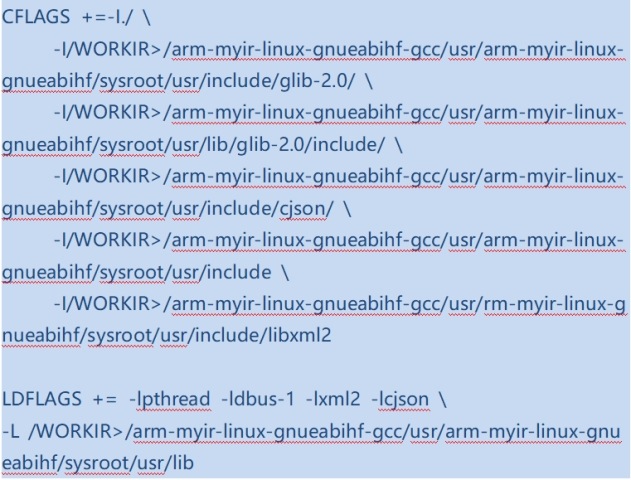

? MYIR_IEC61850演示程序用到了一些外部庫，需要修改位于examples\myir_iec61850_server\目錄下的Makefile來指定外部庫的路徑，將替換為用戶實際的工作路徑：

如果上述編譯過程報錯請檢查交叉編譯工具鏈設置是否有問題。

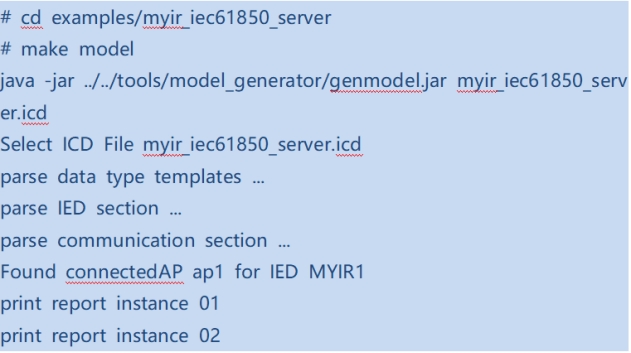

? 編譯ICD文件：

如果上述過程報錯請檢查JAVA運行環境是否設置成功。

? 編譯MYIR IEC61850演示程序：

4. 運行驗證IEC61850應用

4.1. 運行應用

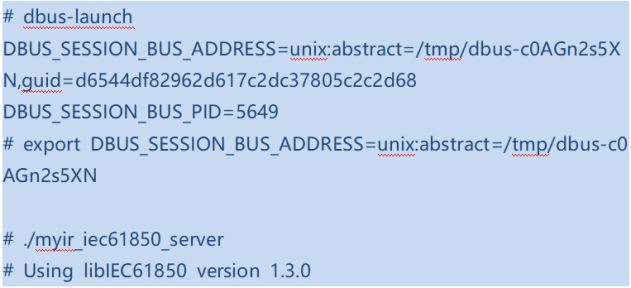

編譯完成后MYIR IEC61850應用位于examples/myir_iec61850_server/目錄下面，將myir_iec61850_server拷貝至開發板，運行過程如下所示。

4.2. 程序驗證

安裝包可以在03-Tools/IEDScout.zip文件中獲取。

? 測試驗證：

進入IEC61850應用界面，打開PC端IEDScout軟件。

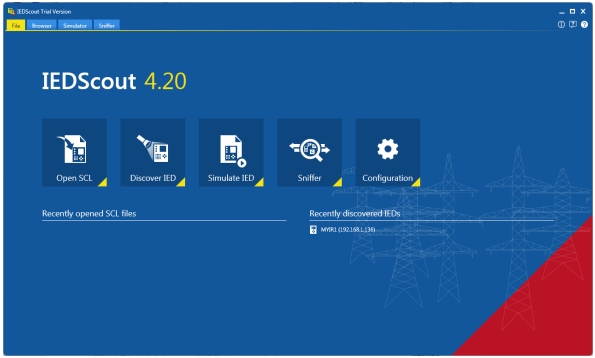

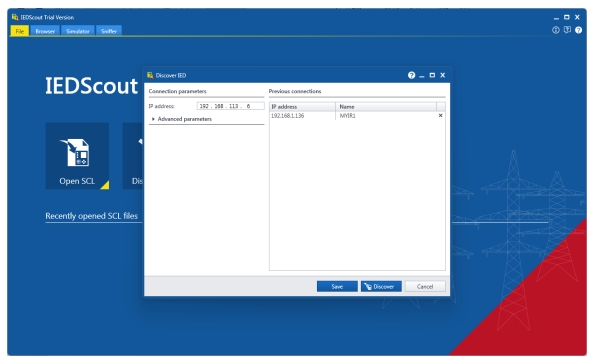

點擊IECScout主界面下面的 Discover IED 按鈕，然后輸入輸入開發板網口的IP地址 192.168.x.xxx ，輸入完成后點擊 Discover 按鈕。

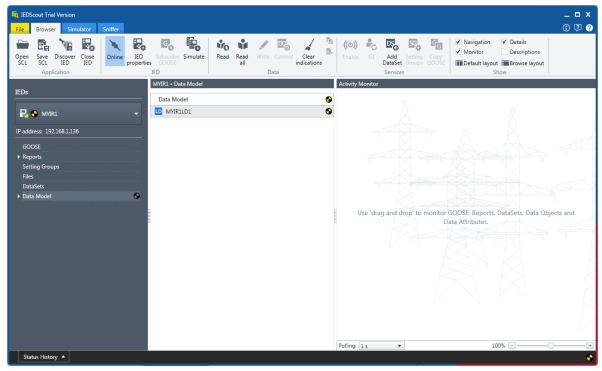

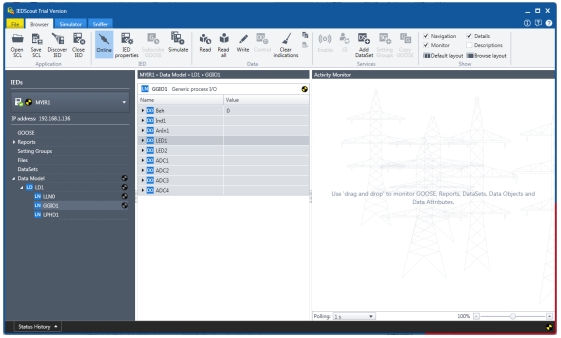

進入 Browser 頁面，可以看到以MYIR1命名的IED設備模型。

點擊IED設備模型下面的Data Models->LD1->GGIO1進入通用I/O控制界面。

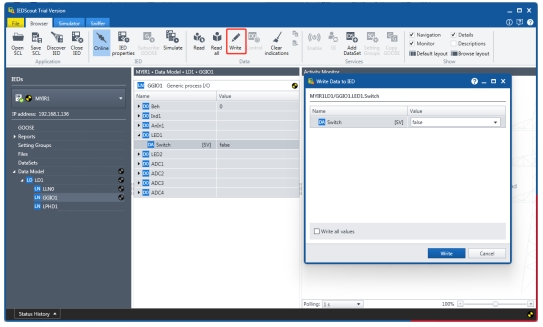

雙擊GGIO1下面的LED1數據對象，可以看到Switch這個數據屬性，然后點擊上方菜單欄的Write按鈕即可對LED1進行控制

在Value欄選擇false，然后點擊Write按鍵，此時開發板上的LED心跳燈就被點亮了，說明通訊成功。

米爾基于STM32MP135開發板

米爾STM32MP135核心板開發板，基于單核 Cortex-A7 設計的STM32MP13系列處理器，采用12V/2A直流供電，搭載了2路千兆以太網接口、1路USB2.0協議MINI PCIE插座的4G模塊接口、1路RGB顯示接口、1路音頻輸入輸出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口。開發板配套提供豐富的軟件資源以及文檔資料，助力開發者開發成功。

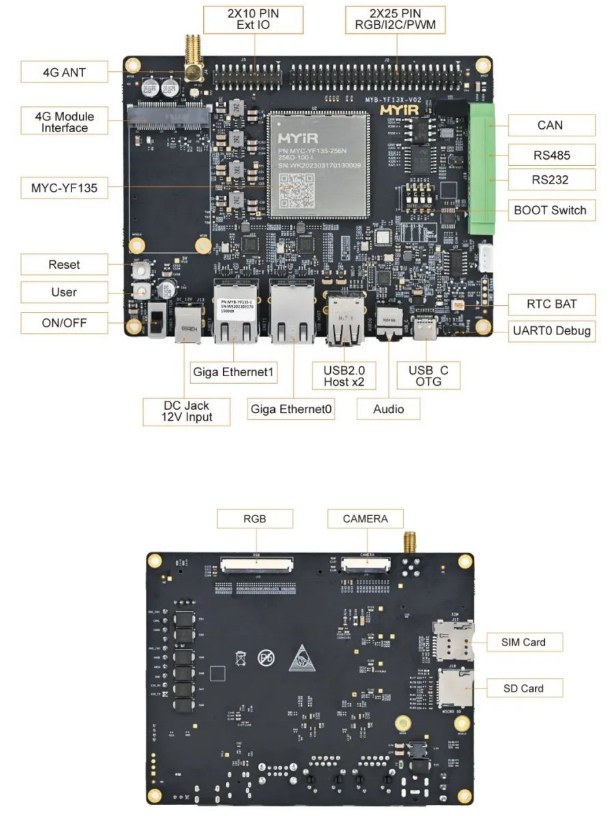

米爾STM32MP135開發板標注圖
