2. 工作描述

2.1硬件

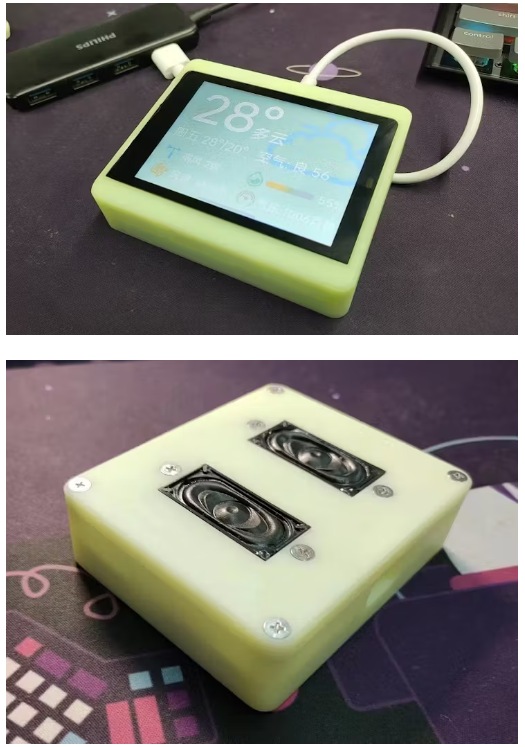

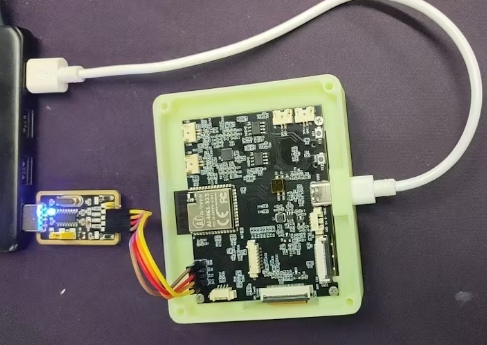

硬件采用AiPi-Eye-S1開發板和3.5英寸240*320像素電容觸摸屏。在日常使用中，設備通過開發板上的type-c接口通過USB線供電。使用USB轉TTL工具下載程序。

2.2軟件

①開發環境我使用VSCode在Windows環境下開發項目。

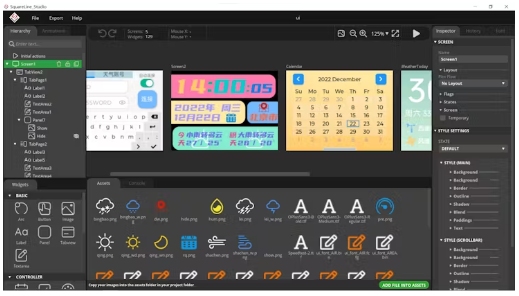

②UI設計本項目使用LVGL圖形庫和相應的輔助開發工具SquareLine Studio進行界面設計和C代碼生成。

③天氣信息獲取本項目利用易客云天氣提供的免費天氣API，獲取當前區域的七天基本天氣和實時基本天氣。由于在請求數據時使用用戶ID和鍵參數，因此需要進行帳戶注冊。

本項目方案參考官方氣象站實例(master·Ai-Thinker-Open/AiPi-Open-Kits·GitHub中的AiPi-Open-Kits/AiPi-Eyes_weather)，其總體實現思路如下：

系統初始化

基于FreeRTOS創建多個任務

(1) wifi_mainWiFi運行任務;

(2) lvgl_taskRun LVGL實現觸摸屏顯示和觸摸功能。當網絡連接條件觸發時，將WiFi名和密碼數據發送到隊列;

(3)通過串口顯示bl61x_show_heap_size_taskPrint內存使用情況(波特率設置為2000000);

(4) queue_task對隊列數據進行分析處理，并執行相應的程序。任務之間的通信基于隊列。

目前，該任務處理的隊列數據包括以下4種類型：

a. WiFi名密碼數據->數據存儲，WiFi連接，WiFi連接成功時將WiFi連接成功數據發送到隊列;

b. WiFi連接成功數據->創建https_get_weather_taska任務獲取時間和天氣信息;

c.未來七天天氣數據->更新屏幕顯示內容;

d.基本實時天氣數據->更新屏幕顯示內容。

(5) https_get_weather_task通過https獲取未來7天的天氣和基本實時天氣。采集成功后，相應的數據將被發送到隊列中。該任務使用一個定時器http_timers設置數據采集的頻率。

3. 使用說明

3.1固件燒錄

環境配置完成后，需要進行以下操作。

①程序編譯

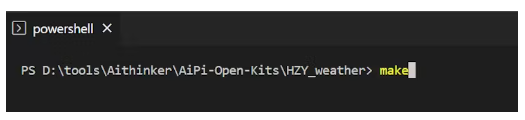

打開項目根目錄下的終端，輸入“make”

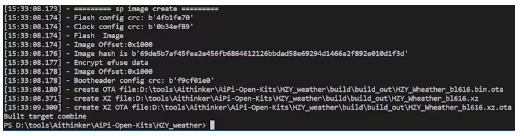

如果沒有錯誤，最后將顯示如下內容

②固件燃燒

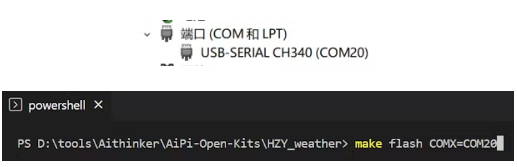

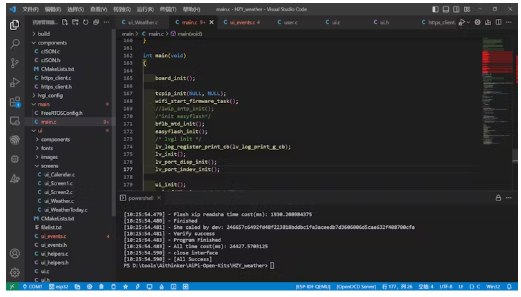

在終端中輸入make flash COMX=COMxxxx，其中xx為實際連接的下載程序的COM端口號。在下圖中，COM端口為20。

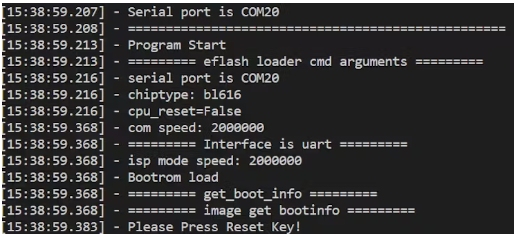

按提示按復位鍵燒錄

3.2網絡配置和天氣賬號

(1)在網絡配置菜單中輸入需要連接的WiFi名稱和密碼。

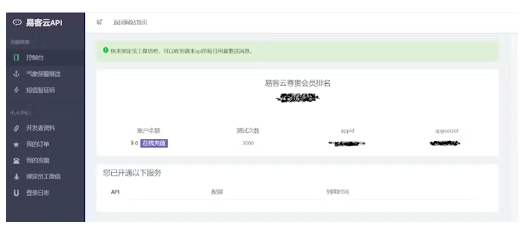

(2)在天氣賬號菜單中注冊“易似云天氣”后，輸入個人的appid和appsecret。

(3)單擊“連接”按鈕。如果配置正確，您將被重定向到以下接口。

3.3接口切換

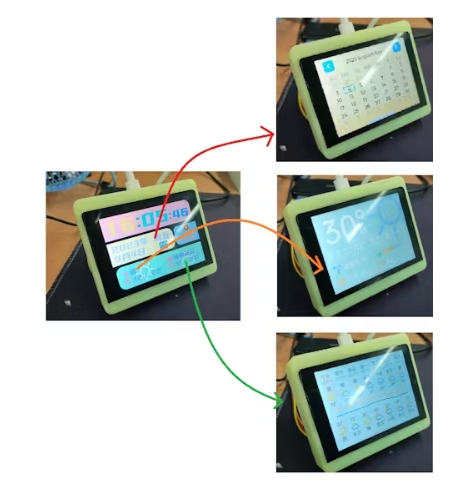

在主界面中，單擊下圖所示的對應區域，可切換到對應界面。

在子界面中，點擊底部按鈕，切換到主界面。
