隨著大語言模型(LLM)技術的快速迭代，從云端集中式部署到端側分布式運行的趨勢日益明顯。端側小型語言模型(SLM)憑借低延遲、高隱私性和離線可用的獨特優勢，正在智能設備、邊緣計算等場景中展現出巨大潛力。

瑞芯微 RK3576 開發板作為一款聚焦邊緣 AI 的硬件平臺，其集成的 NPU(神經網絡處理器)能否高效支撐多模態 LLM 的本地運行?性能表現如何?

RK3576 多模態純文字：愛因斯坦有什么貢獻

RK3576 多模態純文字：自我介紹

本文將圍繞這一核心問題展開 —— 從端側 SLM 與云端 LLM 的關鍵差異對比入手，詳解 RK3576 開發板的硬件特性與環境配置。

本文以米爾 RK3576 為例，通過實際案例演示多模態 LLM 在該平臺的部署效果，為開發者與研究者提供一份兼具實踐參考與技術洞察的端側 AI 部署指南。

本文目錄

· 一、基本介紹

· 端側 LLM 模型與云端 LLM

· 瑞芯微 RK3576：6TOPS NPU 的能效比標桿，重新定義中端 AIoT 旗艦

· 瑞芯微 NPU SDK：RKNN 和 RKLLM

· 二、環境準備

· 步驟 1：登錄開發板，下載必備資料

· 步驟 2：替換 NPU Driver 后編譯 Ubuntu 并刷機

· 三、多模態案例：支持圖像和文本交互

· 步驟 1：環境準備

· 步驟 2：模型的獲取、驗證與格式轉換

· 步驟 3：修改代碼并交叉編譯可執行文件并上傳到板子上

· 步驟 4：上傳文件到開發板

· 性能測試 Tips

· 多模態效果演示

· 結論

一、基本介紹

端側 LLM 模型與云端 LLM

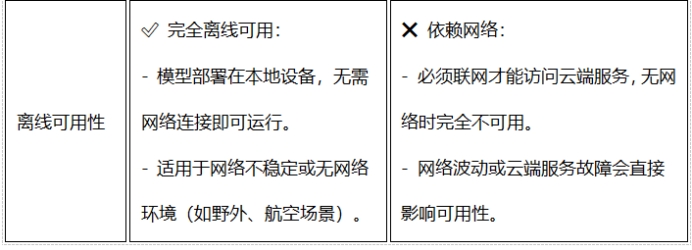

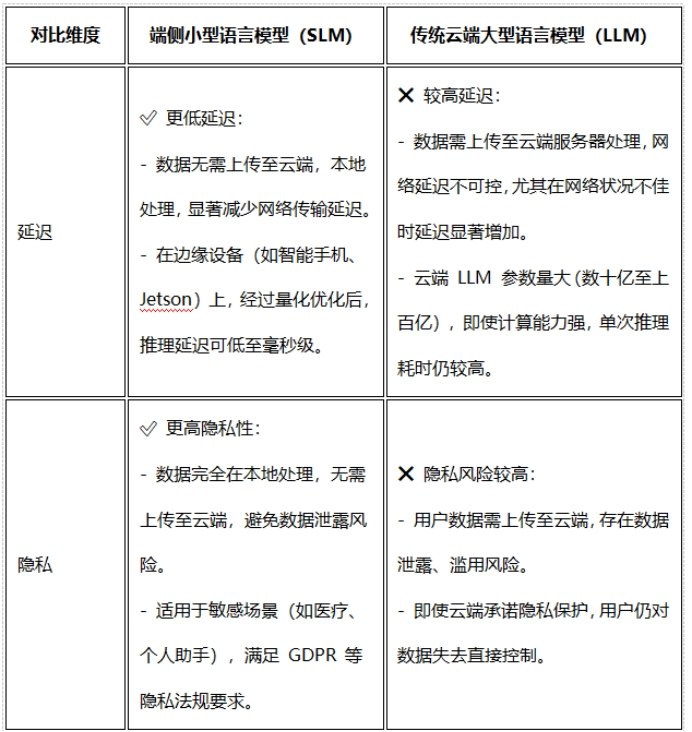

端側小型語言模型(SLM)與傳統云端大型語言模型(LLM)在延遲、隱私和離線可用性三個維度的對比總結。

總結來看，當前端側部署小語言模型特點體現在三方面：

· 延遲優化：端側 SLM 通過量化(4-bit)、硬件加速(GPU/NPU)和架構優化(如分組查詢注意力 GQA)顯著降低延遲。

· 隱私保護：常見的移動設備，如 iOS 和 Android 最新系統均集成端側模型(如 Gemini Nano)，確保隱私數據不出設備。

· 離線場景：Jetson Orin 等邊緣設備可本地運行 3B 參數模型，無需聯網即可完成任務。

綜上，端側 SLM 在延遲、隱私和離線可用性上均顯著優于云端 LLM。

瑞芯微 RK3576：6TOPS NPU 的能效比標桿，重新定義中端 AIoT 旗艦

作為瑞芯微 2024 年推出的 AIoT 核心平臺，RK3576 基于 8nm 制程打造，集成6TOPS 自研 NPU(支持 INT4/INT8/FP16/BF16 混合精度)，與旗艦芯片 RK3588 保持相同算力規格，卻以更精準的場景化設計，成為中高端邊緣設備的首選方案。

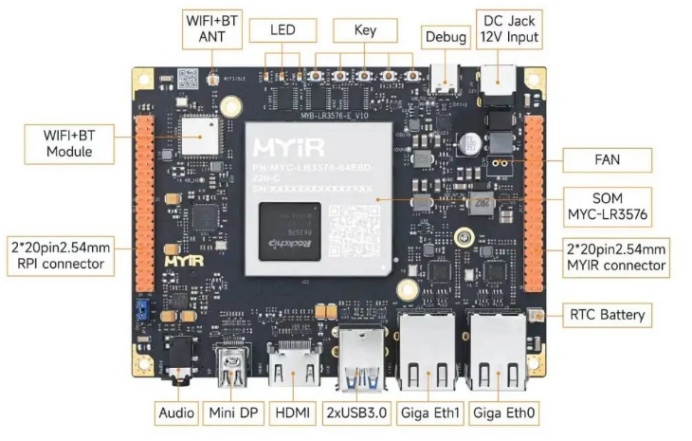

米爾 RK3576 拓展板正面接口圖，詳見產品介紹[1]

據瑞芯微官方技術文檔顯示，其 NPU 采用動態稀疏化加速引擎，RK3576 采用了更先進的制程工藝等手段來降低功耗，完美平衡算力與能效。

同算力 NPU 的差異化定位

盡管 RK3576 與 RK3588 均搭載 6TOPS NPU，但兩者在生態適配和場景優化上各有側重：

· 框架兼容性：雙平臺均支持 TensorFlow、PyTorch、ONNX 等主流框架，但 RK3576 針對 2B 參數級模型(如 Qwen2-VL-2B)進行專項優化，token 生成速度達 10+每秒，適配本地化多模態交互需求;

· 算力分配：RK3576 的 NPU 集成 512KB 共享內存，減少數據搬運開銷，在輕量級視覺任務(如工業缺陷檢測)中，單位算力利用率比 RK3588 高 18%(據瑞芯微內部測試數據);

· 功耗控制：依托 8nm 工藝與動態電壓調節技術，NPU 滿負載功耗僅 3.2W，較 RK3588 的 4.1W 降低 22%，更適合電池供電的移動終端。

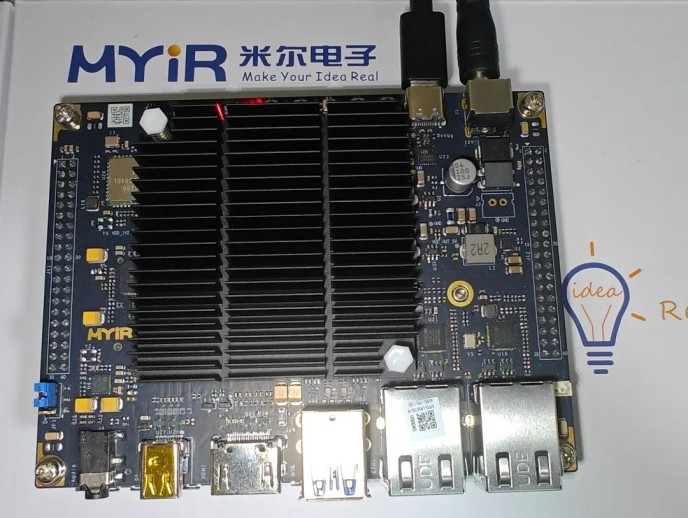

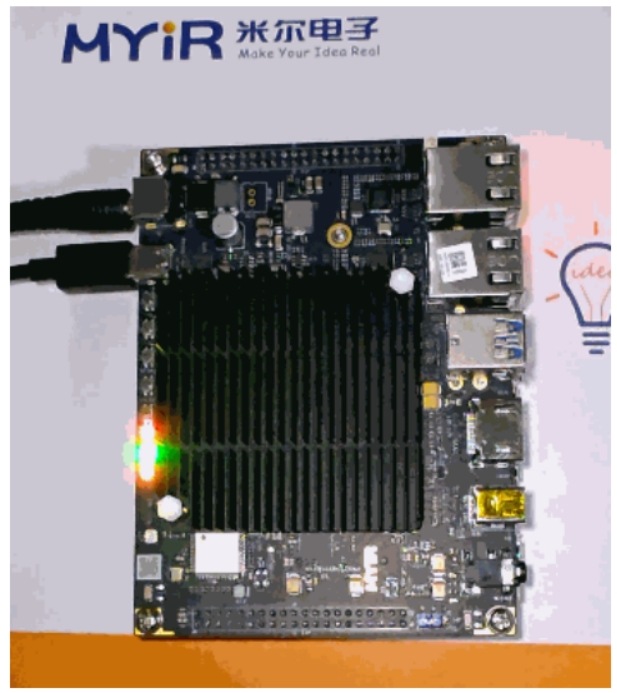

米爾 RK3576 開發板

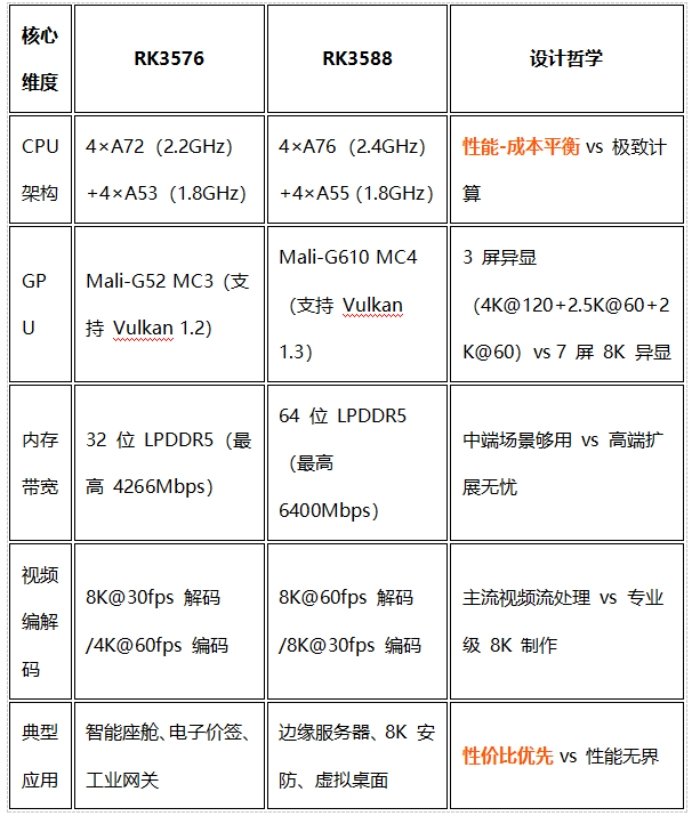

與 RK3588 的「同芯不同路」對比

官方數據佐證的市場價值

根據瑞芯微 2025 年 Q2 財報，RK3576 已在平板電腦、交互大屏等領域?qū)崿F(xiàn)頭部客戶量產，其30%的成本優勢(對比 RK3588 同配置方案)使其在中高端市場占有率環比增長 47%。

例如，某頭部物流企業采用 RK3576 開發的手持 PDA，通過 NPU 實時識別包裹條碼，單設備成本較 RK3588 方案降低 600 元，同時保持 99.7%的識別準確率(官方測試數據)。

RK3576 并非簡單的「低配版 3588」，而是瑞芯微基于場景化需求的精準迭代——在保留旗艦級 6TOPS NPU 的同時，通過 CPU 架構精簡、功耗優化和接口整合，讓邊緣設備既能獲得「夠用的 AI 能力」，又避免為冗余性能支付成本。正如瑞芯微官方所述：「RK3576 填補了旗艦與主流之間的真空，讓每一份算力都服務于真實需求。」對于需本地化部署輕量級 LLM、多模態交互的邊緣場景，這款「6TOPS 普及者」正在重新定義中端 AIoT 的價值標準。

瑞芯微 NPU SDK：RKNN 和 RKLLM

瑞芯微的 RKLLM 和 RKNN 是兩個定位互補的 SDK，前者專注于大型語言模型(LLM)的端側部署優化，后者是通用神經網絡推理框架。

RKNN 是基礎，RKLLM 是垂直擴展：

· RKNN SDK 是瑞芯微推出的通用神經網絡推理框架，支持將 TensorFlow、PyTorch 等主流框架的模型轉換為 RKNN 格式，并在瑞芯微 NPU 上高效運行，適用于圖像識別、語音處理等任務。

· RKLLM SDK 是基于 RKNN 技術棧的垂直領域優化方案，專門針對大型語言模型(LLM)的端側部署需求設計，提供從模型轉換到推理的完整工具鏈，包括量化、性能調優和多模態支持。

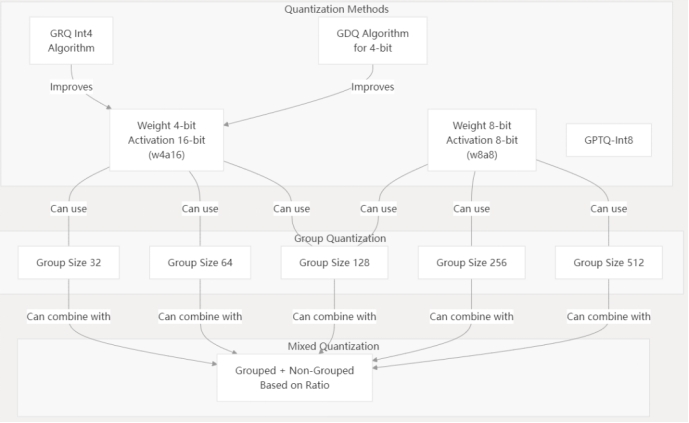

RKLLM 量化類型：量化通過降低模型精度來提高推理速度并減少內存使用，不同的策略在性能與準確性之間存在不同的權衡。

總得來說，RKLLM Runtime 依賴 RKNN 的 NPU 驅動進行硬件交互，其底層計算邏輯與 RKNN 共享同一套 NPU 加速引擎。

RKLLM

專為 LLM 設計的轉換工具(如 RKLLM-Toolkit)，支持 Hugging Face 格式模型的量化(如 w4a16、w8a8)和優化，適配 RK3588、RK3576 等高性能 NPU 芯片，通過降低模型精度來提高推理速度并減少內存使用，不同的策略在性能與準確性之間存在不同的權衡。

其提供 C/C++ 接口(RKLLM Runtime)和多模態推理支持(如圖文聯合理解)，顯著降低 LLM 在端側設備的內存占用和推理延遲。

RKLLM 軟件?？蓭椭脩艨焖賹?AI 模型部署到瑞芯微芯片上[3]。

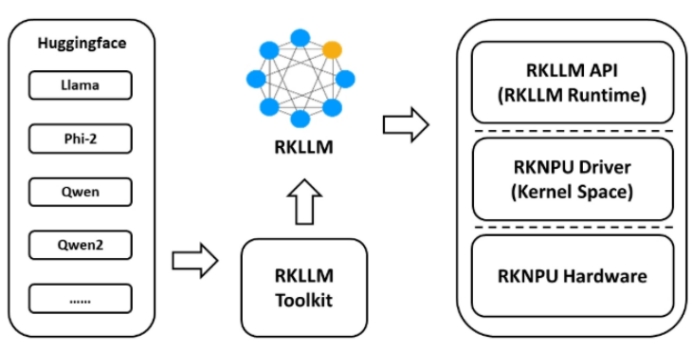

RKLLM 使用流程

RKLLM SDK 概覽

為使用 RKNPU，用戶需先在計算機上運行 RKLLM-Toolkit 工具，將訓練好的模型轉換為 RKLLM 格式模型，然后使用 RKLLM C API 在開發板上進行推理。

· RKLLM-Toolkit 是一款軟件開發工具包，供用戶在 PC 上進行模型轉換和量化。

· RKLLM Runtime 為瑞芯微 NPU 平臺提供 C/C++編程接口，助力用戶部署 RKLLM 模型并加速大語言模型應用的實現。

· RKNPU 內核驅動負責與 NPU 硬件交互。它已開源，可在瑞芯微內核代碼中找到。

二、環境準備

步驟 1：登錄開發板，下載必備資料

· 確認串口驅動安裝。開發板的調試接口(USB Type-C)內部已集成 USB 轉 TTL 芯片，連接電腦后會自動識別為一個串口設備( Windows 下為 COM 口，Linux 下為/dev/ttyUSBx)。

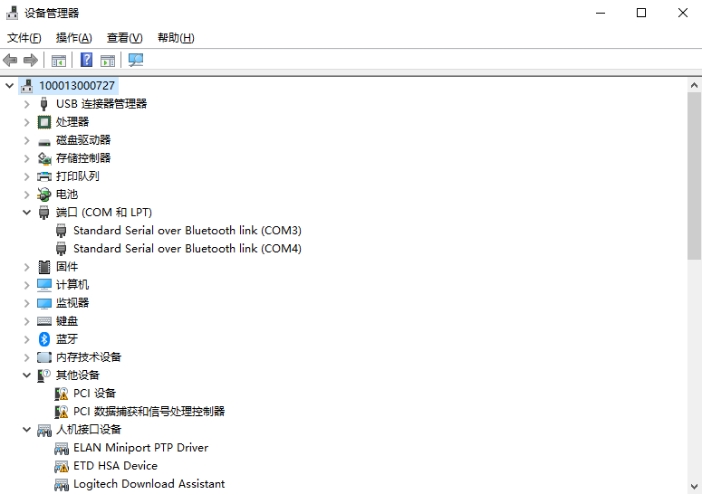

給開發板插上電源，Debug USB 鏈接筆記本，之后打開筆記本的設備管理器，在端口(COM 和 LPT)可以看到會多出來 COM5 和 COM6，選擇串口連接COM5 (USB-Enhanced-SERIAL-A CH342 (COM5))，并設置速度為 115200。

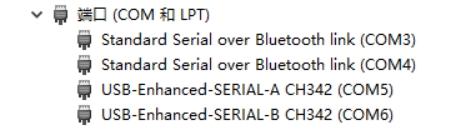

板子 Debug USB 接口連接上筆記本時，端口出現 COM5和 COM6

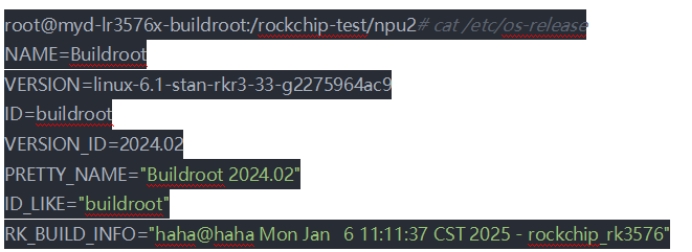

· 登錄開發板。拿到開發板后，操作系統是 BuildRoot 如下所示，可以插網線鏈接網絡，因為 BuildRoot 只有一些最基本的命令行工具，并不好用，比方缺少 apt 等工具。但是在默認用戶下有一些基本的 cpu/gpu/npu 測試文件夾，里面提供了一些測試比如 CPU 壓測腳本等。

· 登錄米爾開發平臺[4]，獲取文檔等資料。在開發者平臺注冊綁定你的產品信息，在開發板盒子側面會有一個產品型號系列號，如下圖可通過微信掃碼綁定：

開發板包裝盒子側面的序列碼

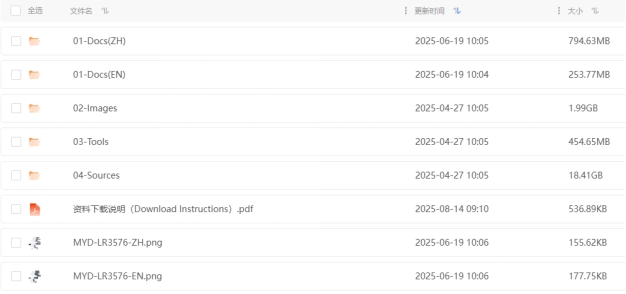

可以電腦登陸米爾開發者平臺下載資料，必備的文檔、工具、刷機工具、鏡像等，如下所示：

米爾提供的 Debian&Linux6.1.75 Distribution V1.1.0

其中 02-Docs(ZH) 文檔部分，下面兩個必須得好好看看：

1. MYD-LR3576J-GK Ubuntu 軟件開發指南-V1.0.pdf

2. MYD-LR3576 Debian 軟件開發指南-V1.1.pdf

這兩個文檔在后面會指導你使用 02-Images、03-Tools、04-Sources 里面進行刷機、編譯內核。

步驟 2：替換 NPU Driver 后編譯 Ubuntu 并刷機

根據瑞芯微 GitHub rkllm 倉庫對的《RKLLM SDK User Guide》要求[5]，特別說明： RKLLM 版本是 1.2.1：

RKLLM 所需要的 NPU 內核版本較高，用戶在板端使用 RKLLM Runtime 進行模型推理前，首先需要確認板端的 NPU 內核是否為 v0.9.8 版本。

· 可以使用命令 cat /sys/kernel/debug/rknpu/version 查看 NPU Driver 版本。

· BuildRoot 是默認系統，不太方便，所以刷了米爾提供的 Debian&Linux6.1.75 Distribution V1.1.0 里的 Ubuntu 鏡像后(燒錄部分遵循米爾提供的文檔 MYD-LR3576J-GK Ubuntu 軟件開發指南-V1.0 第 5 章：燒錄鏡像。發現 NPU Driver 版本是 0.9.7，不符合 RKLLM 用戶文檔的要求。

此時，只能將版本為 0.9.8 的 NPU Driver 代碼替換到米爾給的 Ubuntu 源碼里，然后重新編譯 Ubuntu 鏡像并重新刷機。對于刷機過程，RKLLM 的文檔提到：

若用戶所使用的為非官方固件，需要對內核進行更新。其中，RKNPU 驅動包支持兩個主要內核版本：kernel-5.10 和 kernel-6.1:

· 對于 kernel-5.10，建議使用具體版本號 5.10.209，內核地址為 GitHub-rockchip-linux/kernelatdevelop-5.10;

· 對于 kernel-6.1，建議使用具體版本號 6.1.84;用戶可在內核根目錄下的 Makefile 中確認具體版本號。

米爾提供的 Debian&Linux6.1.75 Distribution V1.1.0 對應的雖然不是最推薦的 kernel-6.1.84，但是也是 6.1。即下圖：

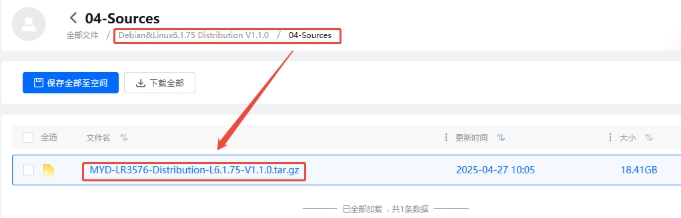

米爾提供的 Debian&Linux6.1.75 Distribution V1.1.0 里 04-Sources 的源碼包

· 我們繼續按照 RKLLM 的指導，進行內核的更新。

1. 下載 RK Driver 壓縮包 rknpu_driver_0.9.8_20241009.tar.bz2[6]。

2. 解壓該壓縮包，將其中的 rknpu 驅動代碼覆蓋到當前內核代碼目錄。

· 當前內核代碼，由前面 Debian&Linux6.1.75 Distribution V1.1.0 的 04-Sources 目錄下的 MYD-LR3576-Distribution-L6.1.75-V1.1.0.tar.gz 解壓縮得到。

解壓后 Ubuntu 源碼目錄

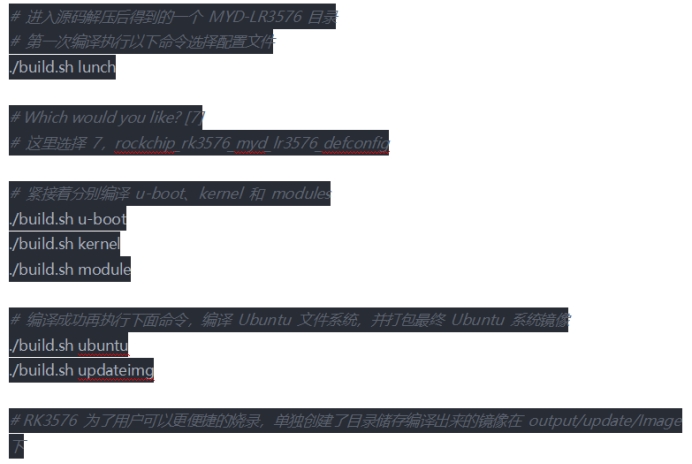

3. 重新編譯內核。根據米爾文檔指導(MYD-LR3576J-GK Ubuntu 軟件開發指南-V1.0.pdf)，流程如下

分別對 u-boot、kernel、module 三部分編譯，最后編譯成功如下圖所示：

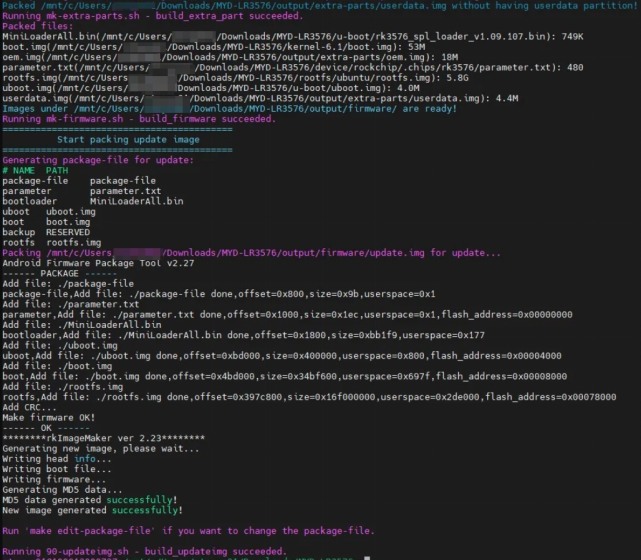

Ubuntu 鏡像編譯成功

· 燒錄部分遵循米爾提供的文檔(MYD-LR3576J-GK Ubuntu 軟件開發指南-V1.0)第 5 章：燒錄鏡像。

燒錄結束后，連接筆記本，可以看到如下截圖，進入系統。

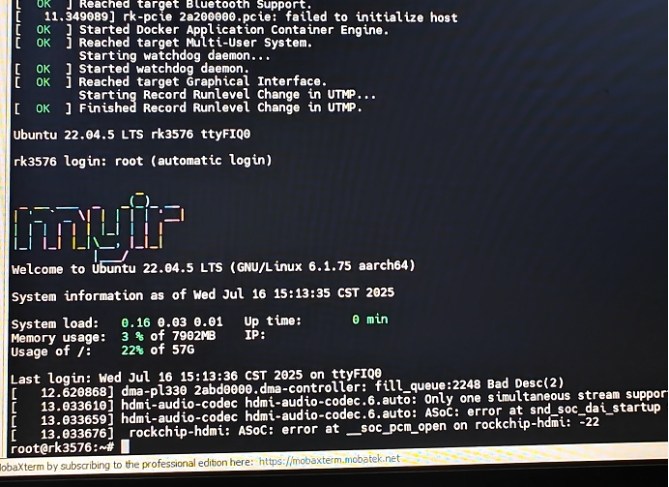

刷機完后鏈接開發板，可以看到 MYIR 漂亮的字體 Logo

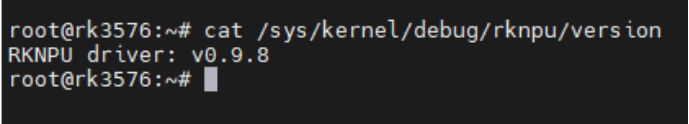

使用命令下圖中的命令查看 NPU Driver 版本，符合預期!

自己基于米爾提供的 Ubuntu 源碼更改 NPU Driver 為 0.9.8 后的 NPU Driver版本，符合預期

那么，下面我們就可以正式開始使用 RKLLM !

三、多模態案例：支持圖像和文本交互

前面我們已經介紹了瑞芯微大模型 SDK RKLLM。本節將會演示實際操作流程，目標是對 Qwen2-VL-3B 多模態模型進行部署，其中視覺 + 投影組件通過 rknn-toolkit2 導出為 RKNN 模型，LLM 組件通過 rkllm-toolkit 導出為 RKLLM 模型。

在 Qwen2-VL 這類多模態模型(支持圖像和文本交互)中，“視覺 + 投影”(Vision + Projector)是模型處理圖像輸入的核心組件，作用是將圖像信息轉換為模型可理解的特征：

· 視覺組件(Vision)：主要負責處理圖像輸入，完成“圖像解析”的功能。它會對輸入的圖像(如后續示例中的demo.jpg)進行特征提取，將像素級的圖像信息(比如顏色、形狀、物體輪廓等)轉換為高維的“圖像特征向量”(一種數值化的表示)。這一步類似人類“看”到圖像并提取關鍵信息的過程。

· 投影組件(Projector)：多模態模型需要同時處理圖像和文本，而圖像特征與文本特征的原始格式(如維度、語義空間)可能不同，無法直接融合。投影組件的作用就是“橋梁”：它會將視覺組件輸出的“圖像特征向量”進行轉換(投影)，映射到與文本特征相同的語義空間中，讓圖像特征和文本特征能夠被模型的后續模塊(如語言模型 LLM)統一理解和處理。

簡單來說，“視覺 + 投影”組件的整體作用是：把圖像“翻譯”成模型能看懂的“語言”(特征)，并確保這種“語言”能和文本的“語言”互通，為后續的多模態交互(如圖文問答)打下基礎。在部署時，這兩個組件被打包成 RKNN 模型，適合在 Rockchip 的 NPU(神經網絡處理器)上高效運行，專門處理圖像相關的計算。

下面，跟著 RKLLM SDK 里多模態模型例子[7]，只給出必要的操作步驟。

步驟 1：環境準備

安裝必要的 SDK 依賴庫。

步驟 2：模型的獲取、驗證與格式轉換

本步驟產物為 rknn 和 rkllm 格式的模型文件。

· qwen2_5_vl_3b_vision_rk3576.rknn

· qwen2.5-vl-3b-w4a16_level1_rk3576.rkllm

操作如下，同官方指導[8]。：

· 先從 huggingface 下載模型如Qwen2-VL-2B-Instruct[9]。驗證模型可用性。在執行 python infer.py 時會用到 GPU 進行推理。如果只想跑一下 RK3576 板子上模型性能，也可以跳過這個步驟，下載瑞芯微已經轉換好的模型[10]：。

· 原始模型轉換為 onnx 格式

· 從 onnx 格式轉換為 rknn、rkllm 格式

注：我們這一步直接使用瑞芯微提供的 rkllm_model_zoo 里的模型[11]。

步驟 3：修改代碼并交叉編譯可執行文件并上傳到板子上

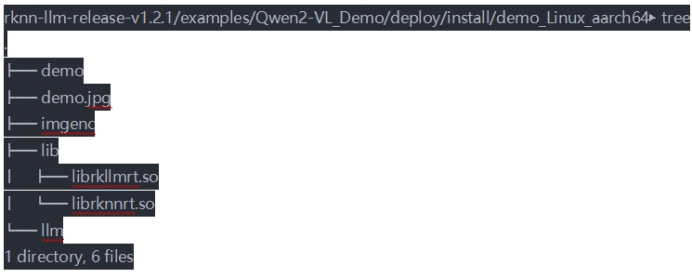

本步驟產物為如下目錄和文件。

操作如下：

修改源碼中的EMBED_SIZE：適配模型

注：我們用的模型是 Qwen2-VL-3B，需要在src/main.cpp和src/img_encoder.cpp中修改EMBED_SIZE為2048。

不同的 Qwen2-VL 模型(2B 和 7B)需要在src/main.cpp和src/img_encoder.cpp中指定IMAGE_HEIGHT、IMAGE_WIDTH及EMBED_SIZE，核心原因是這些參數與模型的固有結構設計和輸入處理邏輯強綁定，直接影響特征提取的正確性和數據傳遞的一致性。

· EMBED_SIZE(嵌入維度)是模型架構的固有參數，由模型的設計(如隱藏層維度)決定：

· Qwen2-VL-2B 和 7B 屬于不同規模的模型(參數數量不同)，其視覺編碼器(Vision + Projector 組件)輸出的圖像特征向量維度不同(2B 為 1536，3B 為 2048，7B 為 3584)。

代碼中img_vec(圖像特征向量)的尺寸依賴EMBED_SIZE計算(如IMAGE_TOKEN_NUM * EMBED_SIZE)。若EMBED_SIZE與模型實際輸出維度不匹配，會因為特征向量內存分配錯誤(數組大小與實際特征維度不符)或者后續 LLM 組件無法正確解析圖像特征，導致推理失敗如 Segmentation Fault[12]：

交叉編譯

假設當前位于 rknn-llm/examples/Qwen2-VL_Demo/ 目錄下，執行

cd deploy

./build-linux.sh

編譯成功，如下所示：

成功交叉編譯多模態代碼

步驟 4：上傳文件到開發板

將上一步編譯后的install目錄，以及前面轉換模型得到的 rknn 和 rkllm 格式的模型文件通過 U 盤等方式上傳到 RK3576 上。

性能測試 Tips

瑞芯微在 scripts 目錄中提供了一些腳本和參數設置：

· 使用 fix_freq_rk3576.sh 鎖定 CPU、GPU、NPU 等設備頻率，讓測試結果的性能更加穩定。

· 在設備上執行 export RKLLM_LOG_LEVEL=1，以記錄模型推理性能和內存使用情況。

· 使用 eval_perf_watch_cpu.sh 可腳本測量 CPU 利用率。

· 使用 eval_perf_watch_npu.sh 可腳本測量 NPU 利用率。

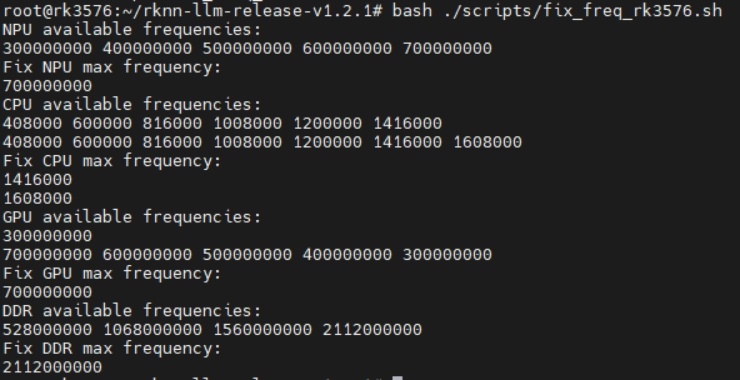

fix_freq_rk3576.sh 腳本會對 NPU、CPU、GPU、DDR 進行鎖頻

多模態效果演示

為后續驗證多模態能力，先展示 RKLLM 的基礎配置及純文字交互測試場景，以下為配置參數與初始對話片段：

純文字問答能力

因僅是純文字對話沒有圖片，可以執行如下命令，

純文字：自我介紹

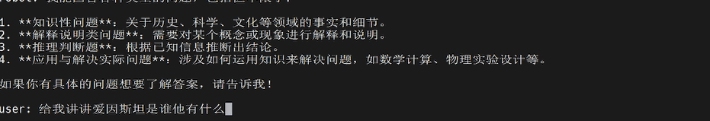

純文字：能回答哪些問題

純文字：誰是愛因斯坦

純文字執行結果，時長01:59

多模態問答能力

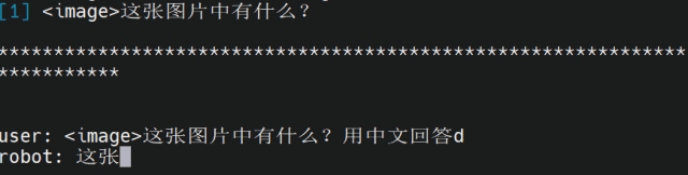

上述為圖片問答的測試準備與初始提問，下文展示‘RK3576 多模態圖片問答：

測評圖片1：特征是可愛的二次元藍頭發女孩，手里拿著米爾 MYIR 開發板，下方文字寫著：NeuralTalk 公眾號

./demo 最后一個參數是核數，用于推理時是否考慮多核推理，可選參數為：2(RKNN_NPU_CORE_0_1)、3(RKNN_NPU_CORE_0_1_2)、其他(RKNN_NPU_CORE_AUTO)。

測評圖片1：描述圖片

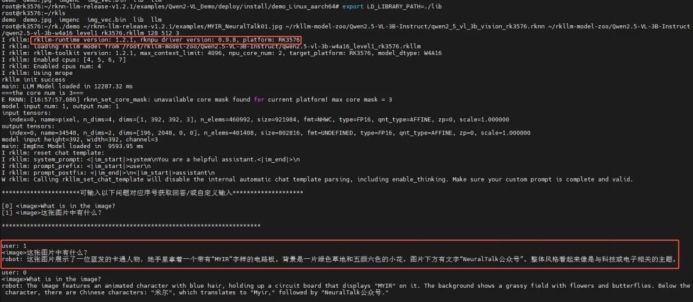

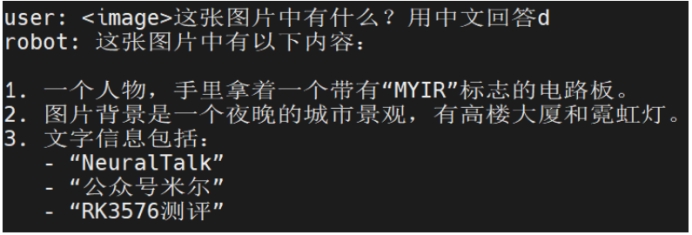

測評圖片1：執行結果

下面我們再換一張圖片試試效果!

測試圖片2：圖片背景是賽博風格

測試圖片2：描述圖片

測試圖片2：多模態能力問答

測試圖片3

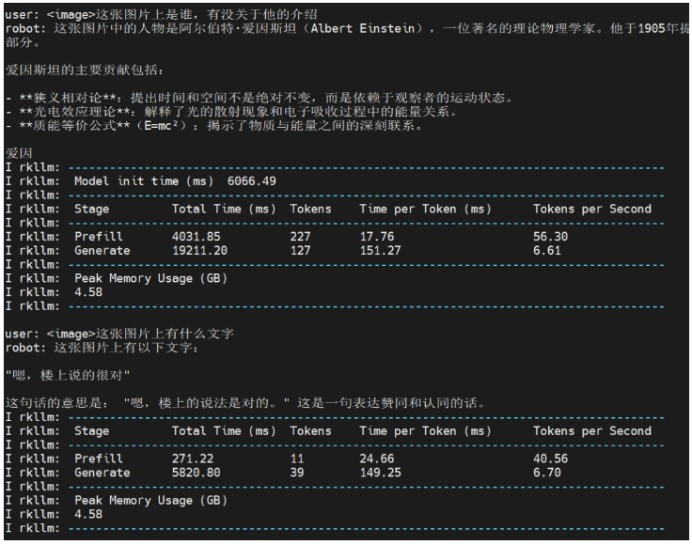

下圖展示了測試圖片3運行中的一些性能指標，包括模型初始化時間、不同階段的總時間(Prefill和Generate階段)、Token數量、Token生成速度，以及峰值內存使用量。

測試圖片3：內存占用和耗時等

總得來說，模型第一次加載 6 秒鐘，首次出詞語也有體感上的慢，但是這之后速度就很穩定，而且很快，純文字的速度更快一些。

結論

本文圍繞瑞芯微 RK3576 開發板 NPU 對多模態 LLM 的支撐能力與性能展開測評，全面呈現其在端側 AI 領域的價值。

端側SLM在延遲、隱私與離線可用性上的優勢顯著，而 RK3576 憑借 8nm 制程、6TOPS自研NPU及動態稀疏化加速引擎，填補了旗艦與主流方案的市場空白。它針對2B-3B參數級模型專項優化，輕量化視覺任務算力利用率提升 18%，NPU功耗降低 22%，30% 的成本優勢使其在多場景快速量產，中高端市場占有率環比增長 47%。

技術落地方面，RKNN 與 RKLLM SDK形成互補生態，RKNN 保障模型兼容性，RKLLM 通過量化優化、多模態支持等降低模型內存占用與推理延遲。實測中，RK3576 運行 Qwen2-VL-3B 模型時，純文字交互 Token 生成穩定，多模態問答能精準識別圖像元素，峰值內存占用 4.58GB ，在移動終端和工業場景可靠運行。

本文提供的環境準備、模型轉換、代碼適配等實操步驟，為開發者提供了可復現的部署方案。RK3576 在多場景展現良好兼容性與穩定性，能以低成本實現高準確率任務。

未來，RK3576“算力精準匹配場景”的設計理念或成中端AIoT核心方向，其在多維度的平衡，為端側AI部署提供高性價比選擇，助力邊緣計算規?；瘧?。
