郭堉說，自動駕駛測試有三大部分：傳感器采集道路數據信息;數字孿生與仿真測試;硬件在環HIL。其中，數字孿生與仿真測試最為關鍵。

文︱立厷

圖︱NI

如果沒記錯，早在2015年，大陸集團(Continental)就提出以無事故“零愿景(Vision Zero)”為目標最終實現自動駕駛;2017年，博世(Bosch)將“零事故、零排放、零擔憂”的“三零愿景”作為未來核心目標;同年6月，采埃孚(ZF)再次強調以“零愿景”戰略打造汽車行業歷經百年的領先供應商。不用說，“零愿景”都是由Tier 1推動的。

汽車“零愿景”

今天，消費者對自動駕駛的興趣日益濃厚，主機廠和Tier 1都在積極布局自動駕駛技術，ADAS也已成為技術攻關的關鍵，技術的迭代需要不斷測試，如何加快測試速度、節約測試成本越來越受到關注。

自動駕駛測試挑戰很多

電動汽車多了三電：電池、電機、電控，少了發動機、變速箱和底盤，應該說比傳統汽車的結構簡單了，但是動力系統以外的各種功能卻比之前復雜很多。特別是要實現自動駕駛，從L2到L3，再到更高級別的L4，所需要測試的場景數量呈幾何倍數增長，讓汽車系統復雜性陡然增加，給自動駕駛測試帶來了最大挑戰。與此同時，測試需求更是瞬息之間千變?nèi)f化，留給專業人員的測試時間越來越緊迫。

挑戰測試機構的趨勢

在自動駕駛驗證測試流程中，獲取真實場景非常關鍵，必須利用道路采集的真實數據進行數據重構，包括使用數字孿生技術手段重建完整的高保真度道路駕駛場景，再通過平臺及完整的軟件工具鏈對數據進行硬件仿真測試，最后還要生態圈攜手克服測試挑戰。

在成本方面，電動汽車功能越來越多，價格卻逐年下降，對測試成本也有很大影響。隨著汽車復雜度的增加，汽車測試成本隨之增加，如果不改變傳統測試策略，可能難以達到預期的盈利目標。

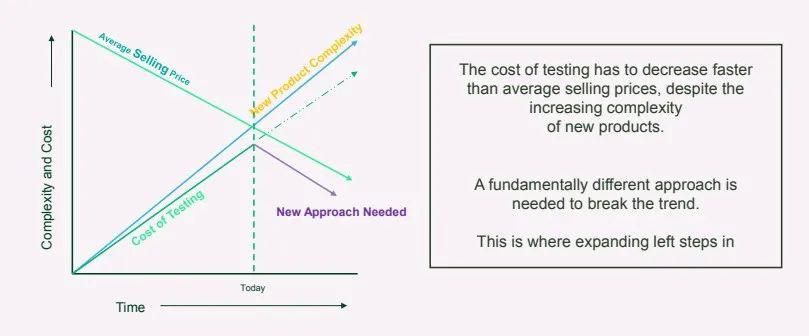

系統復雜度、測試成本和整車價格的關系

因此，我們必須采用新的測試方法，改變傳統汽車的測試思路，例如對ADAS使用全新的技術框架，找到一個新的測試方法。

省錢神器仿真測試

NI(美國國家儀器)資深汽車行業客戶經理郭堉表示，最常見的汽車研發測試和驗證流程是一個V字型，左邊是設計環節，從最底層系統部署到每一個子部件研發，主要依賴于軟件，包括原型驗證環節;右邊是從部件測試上升到整車級，如NVH(噪聲、振動與聲振粗糙度)可靠性測試。以往是把更多精力放在右邊測試環節，尤其是整車測試。隨著ADAS技術的不斷完善，我們更需要的是左邊，測試需求向左移，用更多軟件測試來提高測試效率。

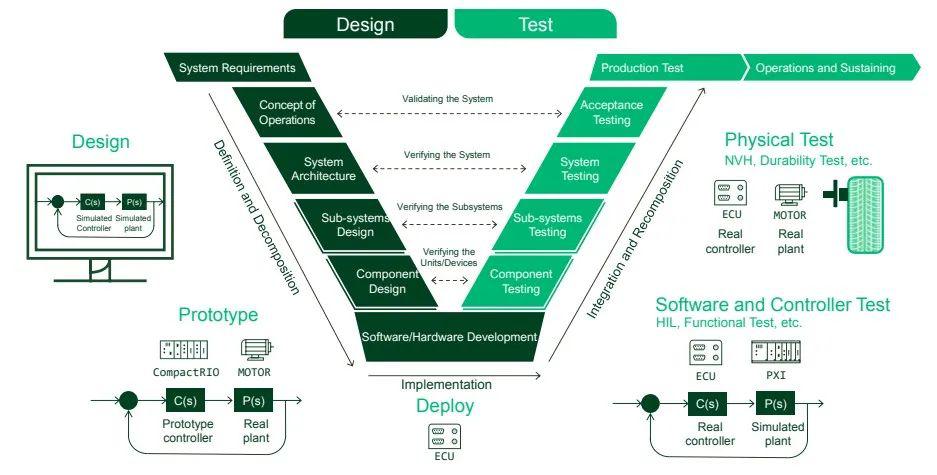

汽車研發測試和驗證流程

5月份對測試總監、測試主管做的問卷調查顯示，目前所有測試手段還是基于硬件測試或真實道路測試。對于仿真測試，很多客戶驗證出來的數據不是特別可靠，但未來共同的需求是通過仿真測試來加快測試進程。

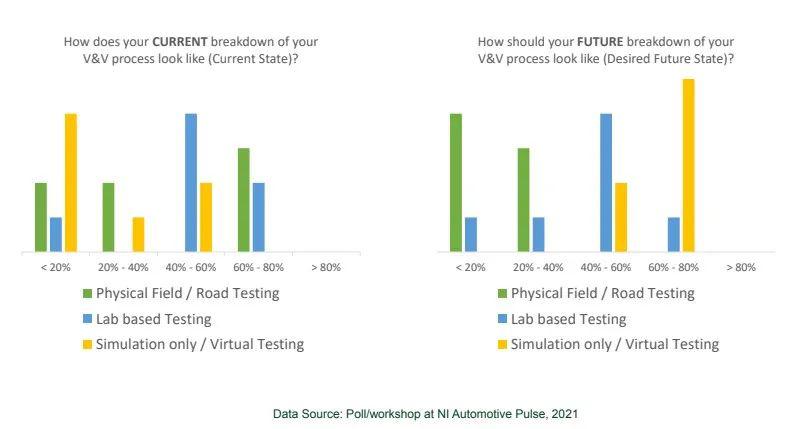

仿真測試問卷調查

之所以目前還不能達到未來的目標，主要有以下難點：

缺少高保真度的模型和場景，無法媲美真實采集的道路狀況，或保證ADAS在路面和場景中跑的結果一樣。

目前很多廠商之間的鏈路沒有打通，工程師需要做很多這方面的工作，測試流程和工具鏈需要重新學習，需要學習不同廠商不同硬件。

沒有出臺非常明確的法規，特別是中國，現在的場景庫很多都是歐美來的，急需搭建中國自己的高保真仿真庫。

典型ADAS測試驗證工作流程中左邊是動態數據，需要用一套系統把它錄制下來，錄制越真實，數據可靠性越高。錄制的數據首先要打標簽，之后對數據進行重構。這里要用到數字孿生技術，通過軟件把數據重構為一個可靠性比較高的虛擬場景。另外，還需要管理數據，然后再進行測試。最后對數據和高保真場景一起進行硬件在環(HIL)仿真。

從復雜到連接的ADAS/AD雙V模型工作流

郭堉說，自動駕駛測試有三大部分：傳感器采集道路數據信息;數字孿生與仿真測試;硬件在環HIL。其中，數字孿生與仿真測試最為關鍵。

數字孿生為什么這么火?

我們來看看走在自動駕駛領域前沿的公司都是如何做測試的。Waymo每天要做2000萬英里虛擬測試，至今為止，已經做了超過150億英里測試，但是在真實道路上的路測只有2000萬英里。通過數據對比可以看出，虛擬測試占比高達約99.9%。因此，仿真測試數據可靠性非常重要，如何保證數據是真實的，可以跟真實道路匹配，且給傳感器一個真實的反饋，這是一個挑戰。

Waymo一天內獲得100多年經驗

首先，通過激光雷達、毫米波雷達、攝像頭、IMU和GPS等采集道路數據。將采集到的數據進行融合。這個過程的難點在于數據同步。NI基于PXI的采集系統，一個傳感器對應一個板卡，可確保數據同步。測試系統的集成度高，可擴展性強，還能滿足未來車上安裝更多傳感器、攝像頭的測試需求。

下一步是數字孿生與仿真測試。數字孿生技術是建立虛擬場景庫的利器，旨在解決前面提到的建立場景庫的問題。數字孿生指的是將真實的場景一比一地放在虛擬環境中，生成一個孿生系統。

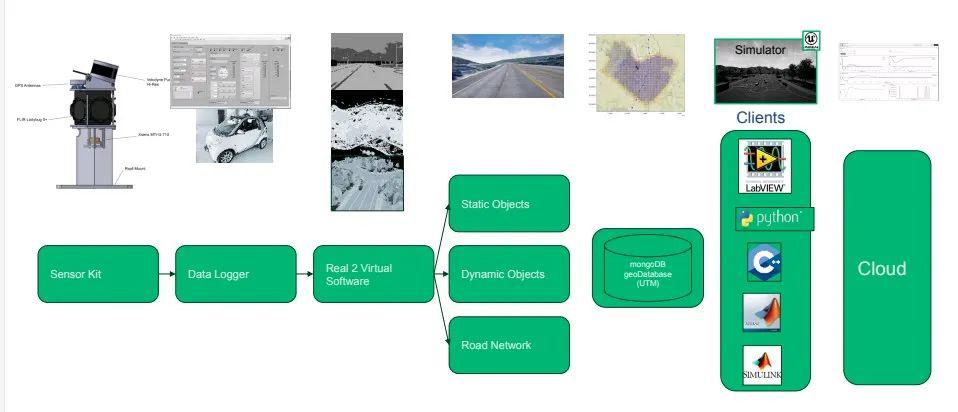

monoDrive實到虛流水線

monoDrive是NI今年收購的公司，monoDrive的數據有助于實現數據重構和孿生。有一段視頻可以看到孿生的效果，上面是在美國奧斯汀實際錄制的場景，下面是monoDrive的數字孿生，它重構了一個非常高保真度的場景，對面來車等都可以還原出來，比手工費時費力創建這樣的場景提高了效率，而且效果非常真實。monoDrive可以把樹葉、欄桿、地面上的標志圖形完整地復現出來，還原度非常高。這一點，目前只有monoDrive軟件可以做到。

數字孿生與仿真測試需要關注的核心要素包括：對傳感器和環境的高精度仿真基于真實道路場景構建數字孿生場景;對汽車動力學模型的仿真;基于云的測試方法滿足高數據量的測試環境。

具體講，不僅是道路狀態，天氣環境也可以仿真出來，包括影響傳感器反射條件的路面積水狀況、路燈、垃圾筒表面的參數、反射系數的實時表現，甚至日落黃昏都可以快速創建出本地場景，以便驗證和快速迭代ADAS算法。

記錄道路信息只是仿真還不夠，還要用軟件平臺采集道路實時數據，這是實車錄制情況下需要用的。目前特斯拉都是用攝像頭，但現在絕大部分主機廠會有毫米波雷達、激光雷達、超聲波雷達等傳感器，目前算力可以支持12路攝像頭，甚至是高清攝像頭，所以對錄制會有很多挑戰，其中包括很多硬件接口。

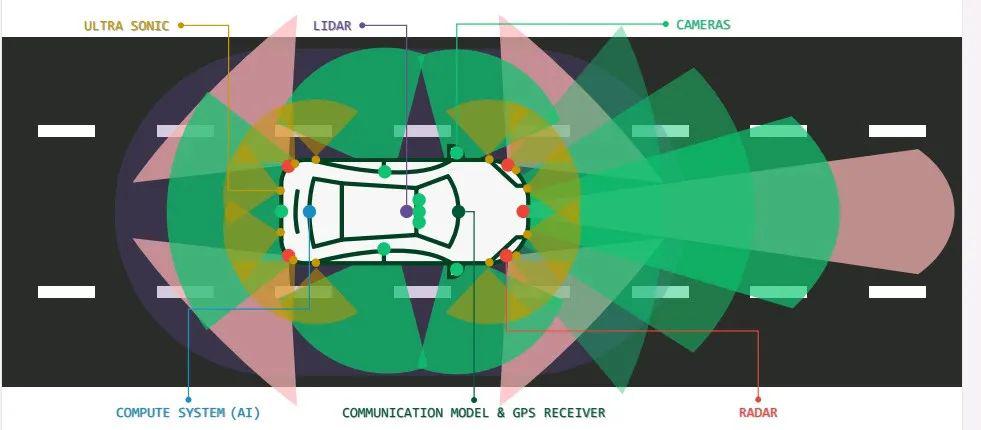

AV的更多傳感器和計算系統

只有這些數據都被同步記錄下來，才是真實有效的。由于數據量非常大，NI提供了PXI平臺，可以把所有數據保存下來，且支持大量數據上云端，也可以上到微軟云等。

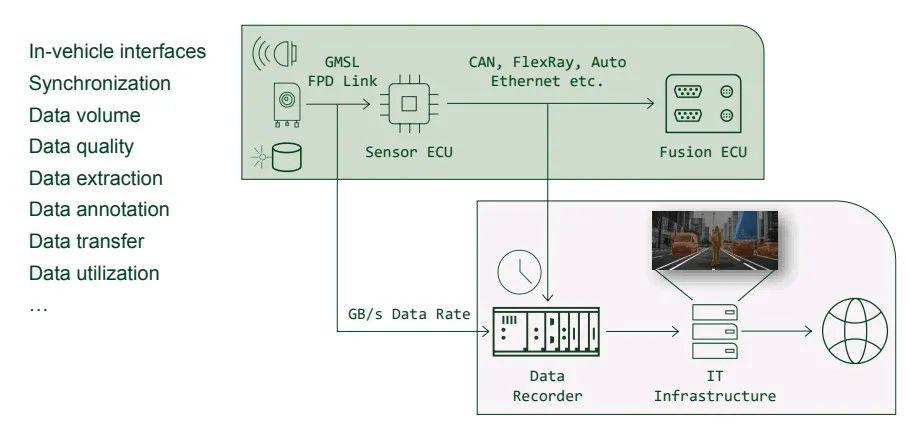

ADAS和AD數據記錄的挑戰

在硬件方面，該平臺提供了豐富的接口，不僅是攝像頭接口，還有車載以太網等接口。PXI平臺已發展了很多年，該平臺就是把所有傳感器數據無損地保存下來;利用完整的軟件工具鏈還能夠壓縮數據，可以做數據管理和數據回放。

這里要科普一下PXI(面向儀器系統的PCI擴展)，它是一種由PXI聯盟發布的基于PC的堅固的測量和自動化平臺。PXI結合了PCI的電氣總線特性與CompactPCI的堅固性、模塊化及Eurocard機械封裝的特性，已發展成適合于試驗、測量與數據采集場合應用的機械、電氣和軟件規范。制訂PXI規范的目的是為了將臺式PC的性能價格比優勢與PCI總線面向儀器領域的必要擴展完美結合起來，形成一種主流的虛擬儀器測試平臺。

在汽車應用中，恰恰需要PXI這種高性能、低成本的測量運載平臺。用基于一個PXI平臺的測試系統可以滿足純仿真實驗、錄制數據開環回放、硬件在環仿真及道路測試四種道路場景，節省測試成本，保證數據同步。

基于PXI平臺的車載ADAS記錄

硬件在環仿真優化開發

什么是HIL?通常要測的對象都是ECU的控制部分或ECU中的算法，因此需要模擬外圍設備,讓ECU以為連接的是真實的電機。比如用軟件導入模型，這些模型是用數學方式表達的。

在硬件在環仿真階段，可以使用NI PXI實時控制器運行仿真模型來模擬受控對象的運行狀態，配合NI FPGA模塊可適應更高動態特性及更高精度的模型應用需求。NI硬件在環測試平臺具有開放的軟硬件技術架構，可以減少工程師的開發時間、成本和風險。

NI提供的硬件包括FPGA板卡，可以提供納秒級運算，實現電機模型非?？斓捻憫?yīng)。如果編輯到系統中運算可以達到毫秒級，運行車輛動力學模型，真實反饋車輛在虛擬場景中的運轉狀態。然后連到DUT(在測設備)，這樣就用AI完整鏈路和平臺軟件實現了一個框架。

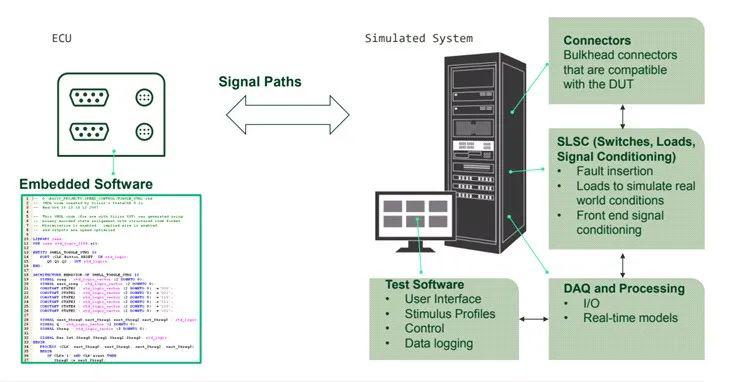

HIL測試：DUT的虛擬現實

開放平臺助自動駕駛落地

NI產品框架包括模塊化硬件，也就是PXI平臺，提供豐富的接口，包括攝像頭接口、射頻I/O板卡。工程師不需要了解各廠商的不同接口，學習各廠商的硬件平臺怎么操作，學習新軟件的使用方法。用NI的應用軟件結合硬件就可以用同樣的工具鏈實現從研發到最后生產的部署流程。

VeriStand中的模型集成

郭堉指出：“自動駕駛測試不是一家測試公司能獨立完成的工作，而是需要生態圈內很多廠商的協作。NI開放的平臺，使得NI能夠作為一個連接者的角色，連接合作伙伴，共同推動自動駕駛落地?！?
