引言

隨著我國高鐵、城際鐵路、城市地鐵等軌道交通方式的快速發展,越來越多的人們選擇將其作為主要出行方式,因此軌道交通的安全性就顯得越發重要。接觸網是電氣化鐵路牽引供電系統的關鍵部件之一,主要作用是通過受電弓為軌道交通運行車輛提供能量,實現車輛的正常運行。接觸網與受電弓的耦合關系非常復雜,在車輛運行過程中二者將產生大量摩擦,可能會造成接觸網的結構損壞,甚至發生列車斷電、停止運行等系列安全事故。因此,實現接觸網狀態的快速準確檢測,對提升軌道交通的安全性具有十分重要的意義。

1行業內現有接觸網測量方式對比

針對接觸網狀態的準確檢測,目前一般有人工靜態測量、動態接觸式檢測和動態非接觸式檢測三類。

(1)人工靜態測量主要依靠檢修人員通過傳統設備測量接觸網接觸懸掛部分的靜態幾何尺寸,并通過測量得到的靜態幾何尺寸判斷接觸網的運行狀態。使用人工靜態檢測法可以有效保證車輛在運行初期滿足線路的設計要求,是一種最為傳統的接觸網狀態檢測方法,但無法實現接觸網狀態的動態測量且效率較低下。

(2)接觸式檢測是在列車受電弓上安裝結構、性能、線性度等接觸網檢測裝置,在接觸網與受電弓相互接觸工作過程中,兩者相互作用,通過檢測受電弓的狀態,計算得到接觸網的狀態。接觸式檢測可以實現24h不間斷檢測,但其受外部設備狀態、列車運行工況及環境因素等多方面因素影響較大,對測量設備本身及安裝調試要求非常高,且后期設備維護成本較高。

(3)非接觸式檢測是目前接觸網狀態檢測的主流方向,主要有激光雷達掃描法和視覺測量法,其核心思想是通過非接觸式的傳感器對接觸網的參數進行檢測,實現接觸網的狀態檢測。視覺測量主要依靠高速相機對接觸網進行錄像,并對導高進行動態測量:激光測量主要依靠激光傳感器,通過激光測距原理,實現接觸網狀態檢測。目前較為先進的非接觸式接觸網檢測系統由德國DB公司研制,國內研究機構在消化吸收國外技術的基礎上,自主研發了系列弓網檢測系統,實現了接觸網狀態的檢測。但目前非接觸式檢測的方案還不是非常成熟,需要不斷研究改進。

本文設計了一種基于激光雷達的接觸網狀態檢測系統,通過融合激光雷達與激光測距傳感器的數據,實現對接觸網準確、高效的非接觸式狀態檢測。

2系統設計

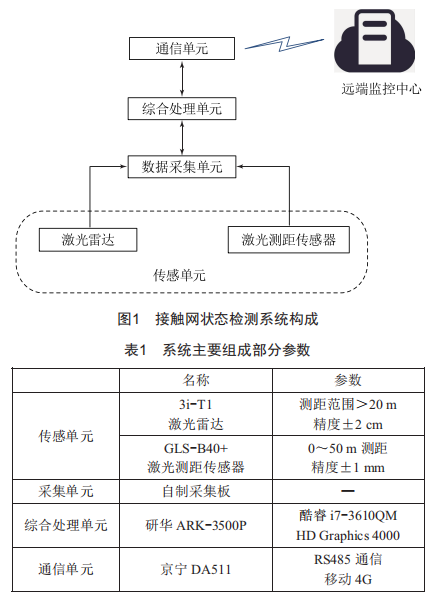

本文所設計的接觸網狀態檢測系統構成如圖1所示。系統主要包括4個部分:傳感器單元、數據采集單元、綜合處理單元和通信單元。傳感器單元包括激光雷達和激光測距傳感器,激光雷達使用杉川3i-T1激光雷達掃描儀,通過以太網RJ45接口與綜合處理單元進行通信:激光測距傳感器使用GALAxYZ的GLs-B40+,其為電容式傳感器,可通過485總線與綜合處理單元進行通信。數據采集單元使用自制數據采集板對激光雷達和激光測距傳感器獲取的接觸網信息進行采集,并將其發送給綜合處理單元。綜合處理單元使用研華ARK-3500P工控機,通過對采集單元獲取的數據進行融合,確定接觸網狀態,并進行數據的存儲與顯示。通信單元使用京寧DA5114GDTU模塊,可將綜合處理得到的接觸網狀態信息發送給遠端監控中心,方便管理人員查看與分析使用。系統主要組成部分參數如表1所示。

3檢測關鍵技術

本文所設計的接觸網狀態檢測系統,主要通過融合激光雷達與激光測距傳感器的測量數據,實現對接觸網導高與拉出值的測量,其測量的關鍵技術在于定位脈沖式測距技術和精確測量相位式測距技術,下面對這兩種關鍵技術分別進行介紹。

3.1基于時間飛行法的脈沖式測距技術

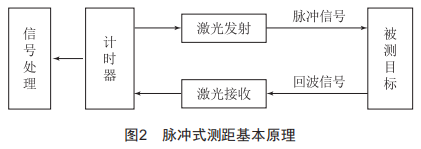

激光雷達基于飛行時間(TimeofF1ight,ToF)原理進行距離檢測,通過對激光脈沖反射時間的高精度測量,獲取準確的位置信息,同時結合電機旋轉運動實現環境掃描構圖。脈沖測距的基本原理如圖2所示,高精度計時器通過測量發送激光和接收激光之間的時間差計算被測目標與傳感器之間的距離,測量距離的表示如下:

式中:L為被測目標與傳感器之間的距離:c為光在空氣中傳播的速度:A1為計時器采集到的發送激光和接收激光間的時間差。

由式(1)可知,ToF測距的精度主要取決于時間間隔測量的精度,但受限于計時裝置的精度和其他非線性因素,該方法測距精度較低,但響應速度快,適用于快速定位。為提高測量精度,可通過多次測量求平均值的方式計算時間間隔,但該方法需要更長的處理時間。

3.2基于時間飛行法的相位式測距技術

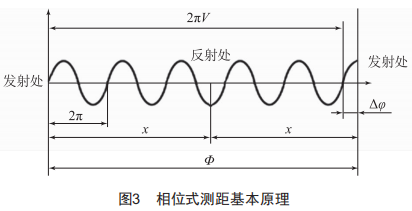

相位式激光檢測技術通過調制信號對發射光波的光強進行調制,根據測量相位差計算被測目標與傳感器之間的距離,具體原理如圖3所示。

假設激光發射處與反射處之間的距離為x,光在空氣中傳播的速度為c,光在兩者之間的往返時間為1,則有:

調制信號的周期為T,頻率為f,激光發射處與反射處接收信號的相位差為o,則o可以表示為:

式中:N為獲取完整周期波的數量:Ao為不足一個完整周期的波相位。

綜上可得被測目標與傳感器之間的距離為:

4現場試驗

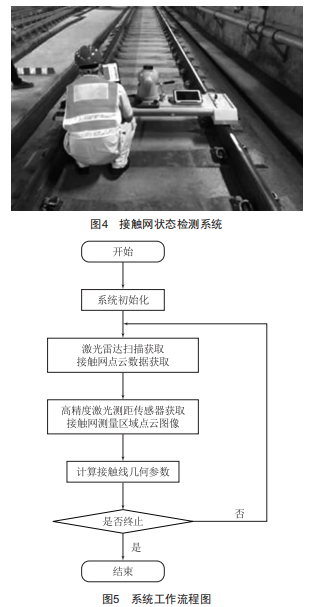

基于上述方案,研制的接觸網狀態檢測系統如圖4所示(已與華東交通大學軌道試驗中心共同研制)。系統工作流程如圖5所示。

使用所研制的接觸網狀態檢測系統,測量得到接觸網差高和拉出值如表2所示。由表中數據可知,所設計的系統可以有效測量接觸網的差高與拉出值,實現對接觸網狀態的有效檢測。

5結語

本文設計了一種融合激光雷達與激光測距傳感器的城市軌道交通接觸網狀態檢測系統,通過激光雷達粗定位和激光測距傳感器精確測量,獲取接觸網的差高與拉出值。該系統為城市軌道交通接觸網狀態檢測技術的發展提供了參考,對提升軌道交通運維能力具有十分重要的現實意義。
