定時器T2和連接到這個寄存器上的4個16位捕捉寄存器及1個比較器組成定時器T2與捕捉比較邏輯。當在相應引腳上電平發生變化時，捕捉寄存器將捕捉定時器T2的內容，比較邏輯是以固定的時間去設置、復位和觸發P4口的輸出。

定時器T2和捕捉比較邏輯如圖10.22所示。

圖10.22定時器T2和捕捉比較邏輯

1.定時器T2

8XC552單片機的定時器T2是一個16位的計數器，它由特殊功能寄存器TMH2(高字節)和TML2(低字節)所組成。它的輸入可由軟件編程為：fOSC/12、T2引腳輸入的外部脈沖或停止計數。當T2用作計數器時，T2引腳上的外部輸入信號經過預分頻器進入T2，預分頻器的分頻系數可編程為1、2、4、8四種，T2引腳上的輸入脈沖頻率可達每個機器周期的一次方波。特殊功能寄存器TMH2和TML2是只讀寄存器，由復位信號或RT2引腳上的上跳變清“0”(若允許)，預分頻器也同時清“0”，RT2是由置位T2ER(TM2CON.5)位使能的。當T2發生低字節溢出或16位溢出時產生中斷請求，這兩個中斷的向量是相同的，兩者能同時編程為中斷允許或禁止。

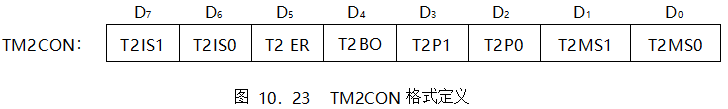

定時器T2由特殊功能寄存器TM2CON控制，TM2CON的地址為EAH，其格式如圖10.23所示。

TM2CON各位的功能如下：

T2IS1：16位溢出中斷選擇位。

T2IS0：字節溢出中斷選擇位。

T2ER：外部復位允許。T2ER=1時，T2可被RT2(P1.5)引腳上的上升沿復位。T2B0：T2字節溢出中斷標志位。

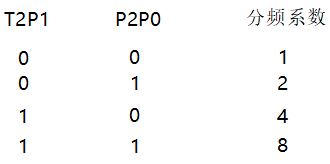

T2P1、T2P0：預分頻器系數選擇。

4種系數選擇方式如下：

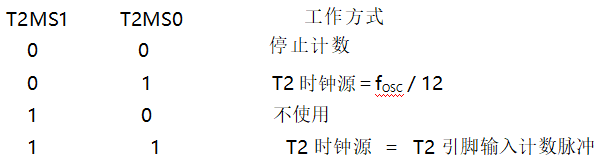

T2MS1、T2MS0：工作方式選擇。

選擇方式如下：

在使用12 MHz晶振時，定時器T2的16位溢出每隔65.5 ms、131 ms、262 ms或

524ms發生一次(具體間隔時間由分頻系數決定)，即最大的定時時間間隔為0.5s。如果要求定時時間大于0.5s，就需要擴展定時器T2。

2.捕捉邏輯

定時器T2連接4個16位捕捉寄存器：CT0~CT3，這些輸入信號與P1口復用，當引腳CT0I~CT3I上電平發生變化時，定時器T2的值裝入這些捕捉寄存器并產生中斷請求，中斷標志存放在特殊功能寄存器TM2IR中。如果不需要捕捉功能，這些中斷可作為外部中斷輸入。利用捕捉控制寄存器CTCON，可以捕捉輸入信號的上跳變、下跳變或上下跳變。在每個機器周期的S1P1，采樣輸入信號，當檢測到一個所選擇的跳變時，在該機器周期的末尾將定時器T2的內容捕捉到寄存器中。

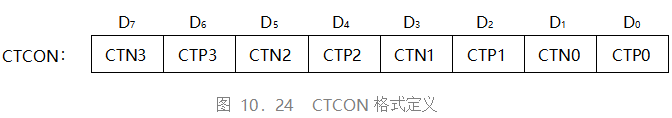

捕捉控制寄存器CTCON的地址為EBH，格式如圖10.24所示。

CTCON各位的功能如下：

CTN3~CTN0：CT3~CT0分別由CT3I~CT0I的下降沿捕捉;

CTP3~CTP0：CT3~CT0分別由CT3I~CT0I的上升沿捕捉。

利用CT3~CT0捕捉T2的功能，可方便地測量時間間隔，若一個周期變化的事件以上升或下降沿的形式加在一個捕捉引腳上，則兩個事件之間的間隔可用捕捉寄存器捕捉T2中的時間值來測量，并在中斷服務程序中計算出這兩個事件之間的時間間隔。如采用12 MHz的晶振，定時器T2最多可編程為524 ms溢出一次，當事件的時間間隔大于524ms時，則應采用T2擴展程序?qū)2的溢出計數。

3.比較邏輯

每當定時器T2加1時，3個16位比較寄存器CM0~CM2的內容與T2新的計數值進行比較，發現相等時，在同一個機器周期的末尾置位定時器T2中斷標志寄存器TM2IR中相應的中斷標志。當T2與CM0相等時，置位P4口低6位中的某些位(由置位允許寄存器STE的低6位確定);當T2與CM1相等時，復位P4口低6位中的某些位(由復位/觸發允許寄存器RTE的低6位確定);當T2與CM2相等時，觸發翻轉P4口高兩位中的某一位觸發器(由復位/觸發允許寄存器RTE的高兩位確定)。兩個附加的觸發器TG47和TG48存儲上次的結果，而被觸發的是P4口高兩位中的某一位觸發器。這樣，如果當前的操作是復位，即使在下次操作之前，此口被軟件復位也是這樣。P4口的每一位在任意時候還可以由軟件來置位或復位，但是比較結果相等時所引起的硬件修改優于軟件修改。當比較結果同時需要置位或復位時，端口寄存器將被復位。

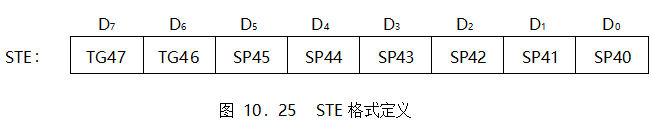

置位允許寄存器STE的地址為0EEH，格式如圖10.25所示。

STE各位的功能如下：

SP40~SP45：當某位為1時，T2與CM0匹配，則對應設置P4.0~P4.5，當某位為0時，無影響。

TG46：觸發器輸出(只讀)。

TG47：觸發器輸出(只讀)。

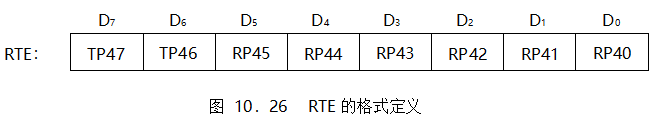

復位/觸發寄存器RTE的地址為0EFH，格式如圖10.26所示。

RTE各位的功能如下：

RP40~RP45：當某位為1時，T2與CM1匹配復位輸出P4.0~P4.5，當某位為1時，對輸出無影響。

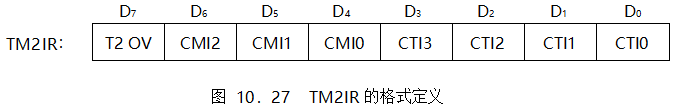

TP46、TP47：當某位為1時，T2與CM2匹配時觸發輸出P4.6、P4.7，否則無影響。定時器T2中斷標志寄存器TM2IR的地址為0C8H，格式如圖10.27所示。

TM2IR各位的功能如下：

CTI0~CTI3：CT0~CT3捕捉到T2內容時中斷標志。

CMI0~CMI2：CM0~CM2與T2比較匹配時中斷標志。

T2OV：定時器T2的16位溢出標志。

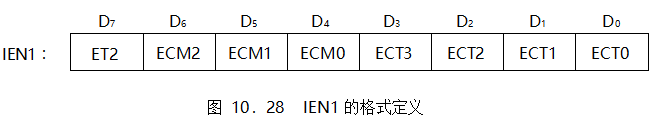

定時器T2中斷允許寄存器IEN1的地址為0E8H，格式如圖10.28所示。

IEN1各位的功能如下：

ET2：T2字節溢出或16位溢出中斷允許位;

ECM0~ECM2：比較寄存器CM0~CM2中斷允許位;

ECT0~ECT3：捕捉寄存器CT0~CT3中斷允許位。

其中各位為“1”時允許中斷，為“0”時禁止中斷。

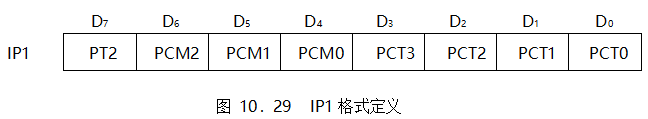

定時器T2中斷優先級寄存器IP1的地址為0F8H，其格式如圖10.29所示。

IP1各位的功能如下：

PT2：定時器T2溢出中斷優先級;

PCM0~PCM2：比較器CM0~CM2中斷優先級;

PCT0~PCT3：捕捉寄存器CT0~CT3中斷優先級。

其中各位為“1”時定義為高優先級，為“0”時定義為低優先級。
