定時器/計數器的結構及工作原理是什么
單片機定時器其實跟我們平時常說的計數器,是同一個電子元件,只不過計數器記錄的是單片機外部情況,所接收的也是外部脈沖,而定時器則是由單片機自身提供的一個非常穩定的計數器,這個穩定的計數器就是單片機上連接的晶振部件。
二、單片機定時器的類型
在單片機中,分為軟件定時器,不可編程硬件定時器,可編程定時器。
1、軟件定時:CPU每執行一條指令時,是需要固定時間的,所以,通過執行空指令可以達到延時的效果,這樣子做的代價是占用CPU時間,所以一般很少這么做。
2、不可編程硬件定時器:是由電路和硬件來完成定時功能的,一般采用基本電路,外接定時部件(電阻和電容),通過改變電阻的阻值和電容的電容值來修改定時值,一旦確定后件不能通過軟件修改,這樣子做的優點是不需要占用CPU時間。
3、可編程定時器:通過軟件來確定定時值及其范圍,可編程定時器功能強大,靈活性高。這是本文詳細講解的定時器。
MCS 51 單片機內部帶有兩個 16 位定時器/計數器(8052 則有 3 個), 以及一個全雙工的異步通信串行接口,這給用戶帶來了極大的方便。本文介紹 8051 系列單片機內部定時器/計數器和串行口的結構及工作原理。
定時器/計數器的結構及工作原理
定時器/計數器實質上是加法計數器,當它對具有固定時間間隔的內部機器周期進行計數時,它是定時器;當它對外部事件進行計數時,它是計數器。

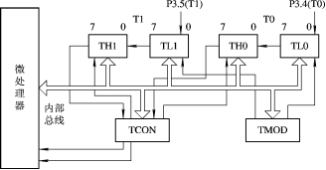

定時器/計數器的基本結構如圖 6.1 所示。
圖 6.1 定時器/計數器結構框圖
圖中,基本部件是兩個 8 位的計數器,其中 TH1 、TL1 是 T1 的計數器,TH0 、TL0 是 T0 的計數器。TH1 和 TL1 、TH0 和 TL0 構成兩個 16 位加法計數器,它的工作狀態及工作方式由定時器/計數器的工作方式寄存器 TMOD 及定時器/計數器控制寄存器 TCON 的各位決定。工作狀態有定時和計數兩種 , 由 TMOD 中的一位控制 。工作方式有方式 0~3 共四種 ,由 TMOD 中的兩位編碼決定 。TMOD 和 TCON 的內容 由軟件寫入。定時器/計數器的輸出是加法計數器的計滿 出信號,它使 TCON 的某位(TF0 或 TF1) 置 1,作為定時器/計數器的溢出中斷標志。
當加法計數器的初值被設置,用指令改變 TMOD 和 TCON 的 內容后,就會在下一條 指令的第一個機器周期的 S1P1 時按設定的方式自動進行工作。
工作方式在后面討論,這里先討論定時和計數工作狀態。在作定時器使用時,輸入的時鐘脈沖是由晶體振蕩器的輸出經 12 分頻后得到的,所 以定時器可看做是對計算機機器周期的計數器(因為每個機器周期包含 12 個振蕩周期,故每個機器周期定時器加 1 ,可以把輸入的時鐘脈沖看成機器周期信號), 故其頻率為晶振頻率的 1/12 。如晶振頻率為 12 MHz,則定時器每接收一個輸入脈沖的時間為 1 μs 。
當它用作對外部事件計數時,接相應的外部輸入端 T0(P3.4) 或 T1(P3.5)。 在這種情況下 ,當檢測到輸入端的電平由高跳變到低時,計數器就加 1(它在每個機器周期 的 S5P2 時采樣外部輸入 ,當采樣值在這個機器周期為高,在下一個機器周期為低時,則計數器加 1)。 加 1 操作發生在檢測到這種跳變后的一個機器周期中的 S3P1 ,因此需要兩個機器周期來識別一個從“1”到“0”的跳變,故最高計數頻率為晶振頻率的 1/24 。這就要求輸入信號的電平要在跳變后至少應在一個機器周期內保持不變,以保證在給定的電平再次變化前至少被采樣一次。
這里要注意的是:加法計數器是計滿溢出時才申請中斷,所以在給計數器賦初值時,不能直接輸入所需的計數值,而應輸入的是計數器計數的最大值與這一計數值的差值,設 最大值為 M,計數值為 N,初值為 X,則 X 的計算方法如下:
計數狀態:X=M-N
定時狀態:X=M-定時時間/T
其中 T=12÷晶振頻率
